K-Line адаптер это устройство передачи данных используемое для связи электронного блока управления автомобиля и персонального компьютера. Может использоваться для диагностики ЭСУД и перепрограммирования ЭБУ.

Данный адаптер — второе поколение устройств нашего производства, отличается от предыдущего прежде всего встроенной гальванической развязкой. Прибор унаследовал надежную, проверенную временем схемотехнику на FT232RL и L9637D. Конструктивно адаптер выполнен в корпусе разьема DB-25, имеет защиту от переплюсовки, статического напряжения вплоть до 2000 вольт, а так же уравнивает потенциалы в случае большего напряжения и позволяет уберечь электронику от пагубного воздействия электричества и электромагнитных помех. Может работать при напряжении питания 9-28 Вольт, с автоматической подтяжкой к-линии к напряжению источника питания.

Распиновка адаптера полностью унифицирована с распиновкой адапетров от SMS-Software для более удобной организации рабочего процесса. Соединительные кабели приобретаются отдельно.

Протестирован в работе со следующими программными продуктами: Chiploader by Chipsoft; Openbox by Roy; ST10 Flasher, а так же с большинством широко известных и популярных программ.

CombiBox предназначен для подключения блока управления к Загрузчику Combiloader и адаптеру DIALink «на столе» и коммутации напряжений питания, сигналов GPT1, GPT2, и формирования сигналов BOOT, CNF1.

Питание

Для работы CombiBox необходимо подать стабилизированное напряжение питания 12V. Ответная часть разъема входит в комплект поставки. Необходимо обратить внимание на соблюдение полярности при распайке кабеля питания. Неправильная подача питания НЕДОПУСТИМА и может привести к выходу CombiBox или подключенного к нему блока управления из строя. Для работы CombiBox и безопасного программирования блоков управления рекомендуется использовать регулируемые лабораторные источники питания с диапазоном регулировки напряжения до 30 вольт и с максимальным током не менее 3 ампер.

Подключение

На задней панели CombiBox расположены 2 разъема:

1. DIALink — разъем предназначен для подключения одноименного адаптера.

Разъем имеет следующую схему подключения:

• 4 GND
• 5 GND
• 6 CAN-H
• 7 K-LINE
• 14 CAN-L
• 15 L–LINE
• 16 POWER

2. Combiloader — разъем предназначен для подключения одноименного адаптера.

На лицевой панели прибора расположен разъем DB-25, предназначенный для подключения к ЭБУ при помощи входящего в комплект универсального кабеля. Все линии кабеля имеют соответствующую маркировку для их правильного подключения. Кабель оснащен дополнительными парами контактов по цепям «VECU» и «VKEY», что в совокупности позволяет подавать до восьми питающих напряжений (четыре маленьких контакта и четыре больших).
Для удобства линии GPT1 и GPT2 выведены отдельным пучком вместе с дополнительными CAN-H и CAN-L.

Органы управления

Переключатель — GPT.

При активации данного режима происходит коммутация сигнальных линий 7 и 15 разъема DiaLink на разъем DB-25(GPT1 и GPT2), а также одновременно снятие питания с разъема DiaLink. Используется при чтении пароля в режиме GPT. В выключенном состоянии сигнальные линии 7 и 15 выводиться на разъем DB-25 (K-line и L-line), а линии GPT1 и GPT2 обестачиваются.

Переключатель — POWER, управление питанием.

Прибор имеет три режима подачи питания на ЭБУ:

• OFF выключено, позволяет снять все питающие и управляющие сигналы с разъема DB-25.
• MANUAL включено, подает питание на клеммы VECU и VKEY, а также на управляющие выходы в зависимости от выбранной тактики работы выключателя BOOT.
• AUTO автоматическое управление, в данном режиме управление питанием производит загрузчик CombiLoader.

Переключатель BOOT, одновременное управление сигналами BOOT и CNF1 (3,3 вольта):

• OFF выключено, позволяет снять все управляющие сигналы с разъёма DB-25.
• MANUAL включено, подтягивает BOOT к сигнальному минусу, а CNF1 к +3.3 вольтам.
• AUTO автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик CombiLoader.

Прибор имеет встроенные токоограничивающие резисторы на сигнальных линиях:

• RESET- 5,1 КОм (для st10)
• BOOT — 510 Ом
• CNF1 — 510 Ом
• CAN — 120 Ом

Индикаторы:

• Светодиодный индикатор GPT указывает на активацию одноименного режима.
• Светодиодные индикаторы VECU, VKEY указывает наличие напряжения VECU и VKEY.
• Светодиодный индикатор 12V указывает наличие питающего напряжения.
• Светодиодный индикатор BOOT указывает наличие подтяжек на CNF1 и BOOT.

CombiBox предназначен для подключения блока управления к загрузчику PCMflash и адаптеру J2534 «на столе» и коммутации напряжений питания и формирования сигналов BOOT, CNF1. При использовании с адаптером Scanmatik 2 (PRO) прибор позволяет формировать сигналы GPT1, GPT2, необходимые для работы с модулями 53 и 71, а также с перспективными модулями.

Питание
Для работы CombiBox необходимо подать стабилизированное питание 12V. Ответная часть разъема входит в комплект поставки. Необходимо обратить внимание на соблюдение полярности при распайке кабеля питания. Неправильная подача питания НЕДОПУСТИМА и может привести к выходу CombiBox или подключенного к нему блока управления из строя. Для работы CombiBox и безопасного программирования блоков управления рекомендуется использовать регулируемые лабораторные источники питания с диапазоном регулировки напряжения до 30 вольт и с максимальным током не менее 3 ампер.

Подключение
На задней панели CombiBox расположены 2 разъема:

1. J2534 — разъем предназначен для подключения адаптера (Scanmatik 2 (PRO))
Разъем имеет следующую схему подключения:

• 1 — GPT1;
• 2 — GPT2;
• 4 — GND;
• 5 — GND;
• 6 — CAN-H;
• 7 — K-LINE;
• 14 — CAN-L;
• 15 — L–LINE;
• 16 — +12V.

2. DC IN 5A Max Jack — разъем предназначен для подключения питания.
На лицевой панели прибора расположен разъем DB-15, предназначенный для подключения к ЭБУ при помощи универсального кабеля. Все линии кабеля имеют соответствующую маркировку для их правильного подключения.
Разъем имеет следующую схему подключения:

• 2 — Фиолетовый, VPP;
• 3 — Зелено-коричневый, GPT2;
• 4 — Голубой, CNF1;
• 5 — Красный, VECU +12V;
• 7 — Белый, CAN-H;
• 9 — Оранжевый, VKEY +12V;
• 10 — Серый, BOOT;
• 11 — Черный, GND;
• 12 — Желто-оранжевый, GPT1;
• 14 — Желтый, K-Line;
• 15 — Зеленый, CAN-L.

Органы управления

Переключатель — «POWER», управление питанием. Прибор имеет три режима подачи питания на ЭБУ:

• «OFF» выключено, позволяет снять все питающие и управляющие сигналы с разъема DB-15.
• «ON» включено, подает питание на клеммы VECU и VKEY, а также на управляющие выходы в зависимости от выбранной тактики работы выключателя BOOT.
• «AUTO» автоматическое управление, в данном режиме управление питанием производит загрузчик PCMflash.

Переключатель «Boot SW», управление сигналом BOOT:

• «OFF» выключено, позволяет снять все управляющие сигналы с разъёма DB-15;
• «ON» включено, подтягивает BOOT к сигнальному минусу;
• «AUTO» автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик PCMflash.

Переключатель «CNF1», управление сигналом CNF1 (3,3 вольта):

• «OFF» выключено, позволяет снять все управляющие сигналы с разъёма DB-15;
• «ON» включено, подтягивает CNF1 к +3.3 вольтам;
• «AUTO» автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик PCMflash.

Прибор имеет встроенные токоограничивающие резисторы на сигнальных линиях:

• «BOOT» — 1000 Ом;
• «CNF1» — 510 Ом;
• «CAN» — 120 Ом.

Индикаторы:

• Светодиодный индикатор «Power IN» указывает наличие питающего напряжения;
• Светодиодный индикатор «Power OUT» указывает наличие напряжения на ЭБУ;
• Светодиодный индикатор «Boot ON» указывает наличие подтяжки сигнала BOOT;
• Светодиодный индикатор «CNF1 ON» указывает наличие подтяжки сигнала CNF1.

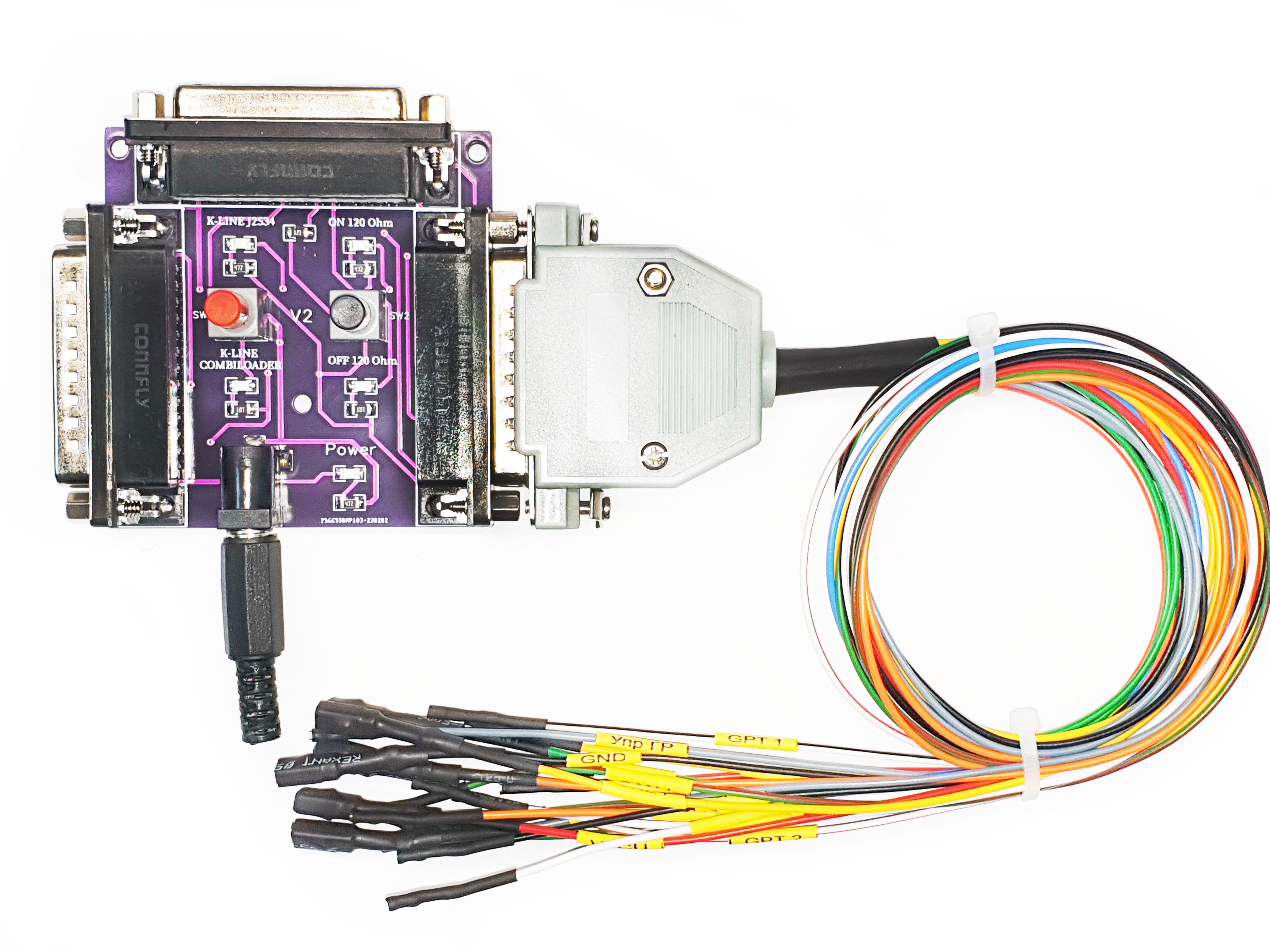

Универсальный  кабель  для  подключения  и  программирования  ЭБУ "на столе"  с помощью Combiloader и адаптера Сканматик SM2/SM2PRO/ SM3. Предназначен в том числе для использования с такими интегральными модулями, как  Bosch MEDC17 BSM, Комплект модулей Bosch EDC16 BSM и Bosch ME9 BSM и  Комплект модулей: SIMOS12/18 VAG (J2534).

Подключается  непосредственно  к  адаптеру  SM2/SM2PRO.  В настройках Combiloader необходимо указывать следующие выводы сигналов GPT.

Контакт OBDII SM2/SM2Pro  Контакт DB25 SM2/SM2Pro

Сигнал
1  23  GPT1
2  4   GPT2

Универсальный    кабель  имеет  возможность  подключения  терминального резистора 120 Ом на линии CAN.

Распиновка универсального кабеля:

Универсальный кабель с игольчатыми контактами изготовлен согласно Документации программатора Combiloader и соответствует  ее цветовой маркировке проводов. Для удобства пользователя каждый провод имеет бирку с обозначением.

Красный - ЭБУ: К30/+12В (VECU)

Желтый - ЭБУ: К15/Зажигание (VKEY)

Оранжевый - ЭБУ: К30Р/Питание после гл.реле (K30P)

Серый - ЭБУ: Управление гл.реле (Упр ГР)

Синий - ЭБУ: K-Line (K-line)

Зеленый - ЭБУ: Разрешение программирования (PRG)

Белый/черный - ЭБУ: GPT1 (GPT1)

Белый/красный - ЭБУ: GPT2 (GPT2)

Зеленый/красный - ЭБУ: CAN-L (CAN-L)

Белый - ЭБУ: CAN-H (CAN-H)

Все подключения к ЭБУ должны выполняться при отключенном напряжении питания универсальной платы в строгом соответствии с Документацией программатора Combiloader и только квалифицированным специалистом.  Неправильное подключение или ненадежная подача питания может привести к выходу из строя ЭБУ!

При чтении-записи ПО и калибровок ЭБУ грузовых автомобилей с такими
блоками управления как Bosch EDC17CV44/45, Bosch MD1CC878/WISE13, Weichai WISE13H,
EQ EDC17CV45, Bosch MD1CC878/WISE13, Bosch MD1CE100/868 и другими, возникает
необходимость использования разных линий CAN. Для оперативного переключения между
ними используется данный адаптер.
Возможные варианты CAN-H/CAN-L 6/14, 1/9, 2/10 контактов разъема OBD

Питание Адаптера осуществляется от диагностического разъема OBD автомобиля и должно
находиться в диапазоне напряжений бортовой сети 12-24 вольта.
Неправильная подача питания НЕДОПУСТИМА и может привести к выходу Адаптера
CANswitch или подключенного к нему диагностического оборудования из строя.

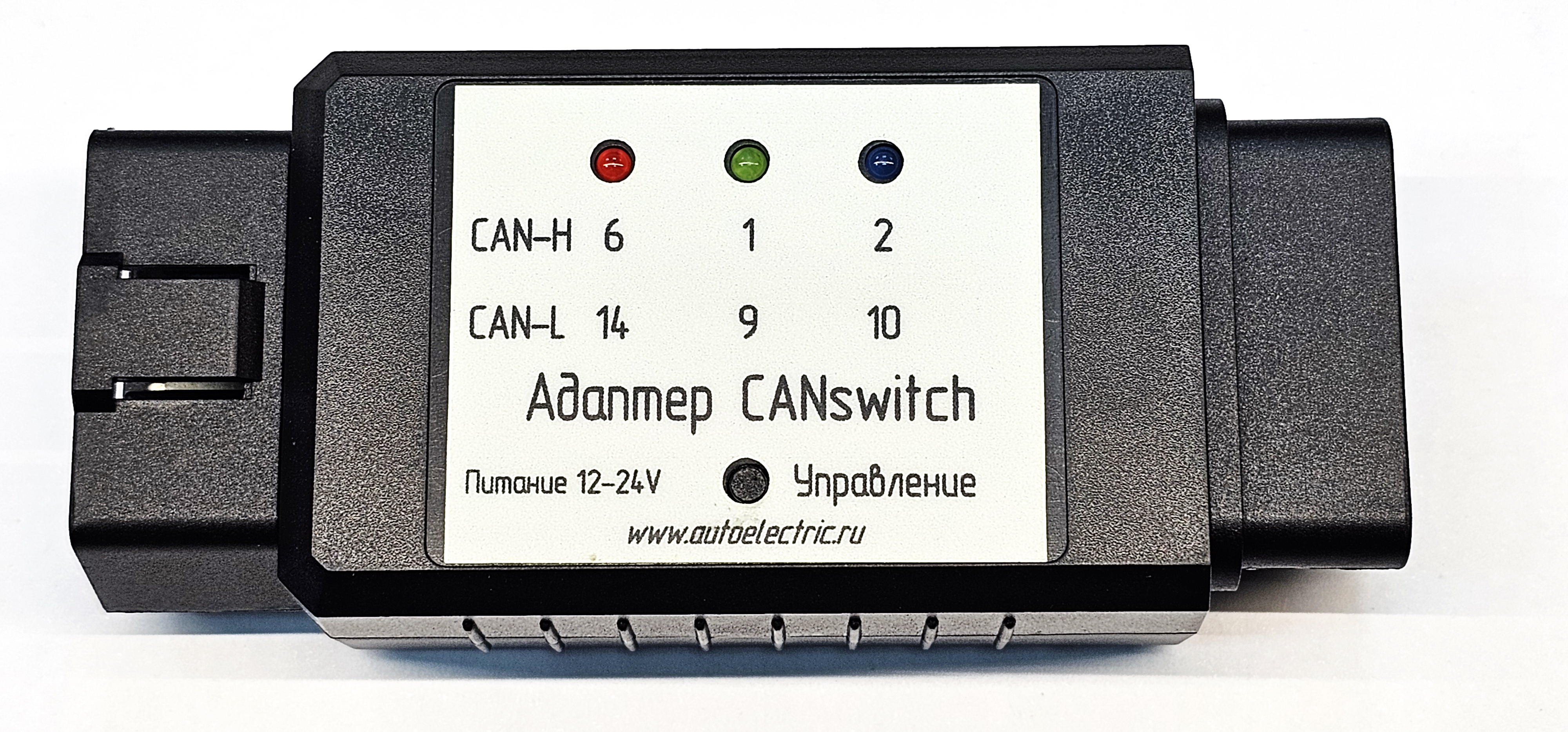

Органы управления и индикации:

Кнопка "Управление" служит для переключения между линиями CAN. Через 2
секунды после переключения происходит запоминание выбранной пары. При
отключении питания и подаче его снова включается ранее выбранная
пара.
Красный индикатор указывает на подключенную пару CAN-H/CAN-L 6/14 контактов разъема OBD
Зеленый - CAN-H/CAN-L 1/9 контактов разъема OBD
Синий - CAN-H/CAN-L 2/10 контактов разъема OBD

Адаптер подключается между разъемом OBD программатора и разъемом OBD автомобиля.

В Адаптере CANswitch линии питания, K-line (7) и L-line (15) транслируются от
входа на выход, обеспечивая питание подключенного диагностического оборудования и прямое
прохождение линий K-line и L-line.
Адаптер не имеет привязки к конкретному ПО и может работать с любым
программатором блоков управления.
В Адаптере имеется встроенный терминальный резистор 120 Ом, который подключается только к
выбранной паре CAN-H/CAN-L .
