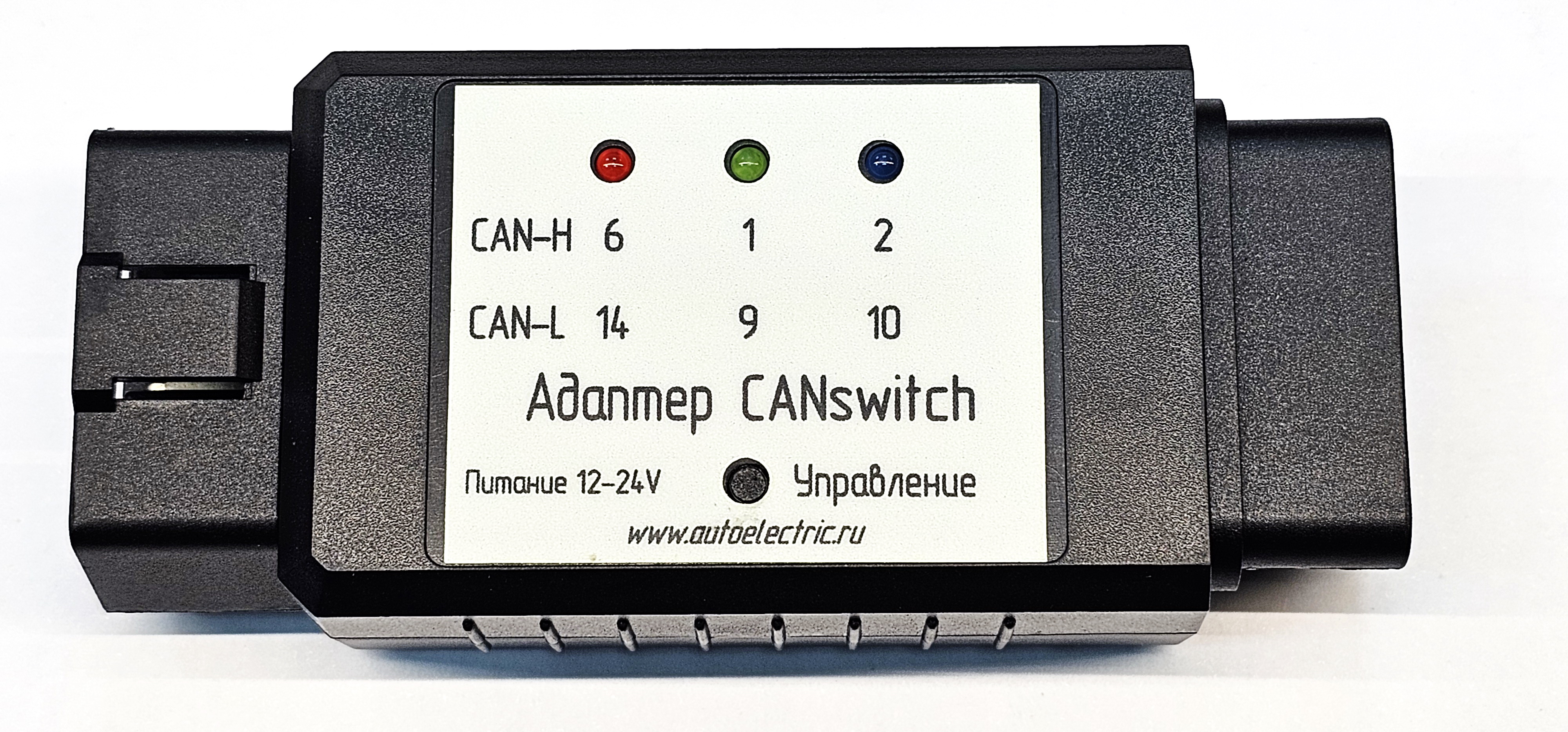

Адаптер CANswitch

При чтении-записи ПО и калибровок ЭБУ грузовых автомобилей с такими
блоками управления как Bosch EDC17CV44/45, Bosch MD1CC878/WISE13, Weichai WISE13H,
EQ EDC17CV45, Bosch MD1CC878/WISE13, Bosch MD1CE100/868 и другими, возникает
необходимость использования разных линий CAN. Для оперативного переключения между
ними используется данный адаптер.
Возможные варианты CAN-H/CAN-L 6/14, 1/9, 2/10 контактов разъема OBD

Питание Адаптера осуществляется от диагностического разъема OBD автомобиля и должно
находиться в диапазоне напряжений бортовой сети 12-24 вольта.
Неправильная подача питания НЕДОПУСТИМА и может привести к выходу Адаптера
CANswitch или подключенного к нему диагностического оборудования из строя.

Органы управления и индикации:

Кнопка "Управление" служит для переключения между линиями CAN. Через 2
секунды после переключения происходит запоминание выбранной пары. При
отключении питания и подаче его снова включается ранее выбранная
пара.
Красный индикатор указывает на подключенную пару CAN-H/CAN-L 6/14 контактов разъема OBD
Зеленый - CAN-H/CAN-L 1/9 контактов разъема OBD
Синий - CAN-H/CAN-L 2/10 контактов разъема OBD

Адаптер подключается между разъемом OBD программатора и разъемом OBD автомобиля.

В Адаптере CANswitch линии питания, K-line (7) и L-line (15) транслируются от
входа на выход, обеспечивая питание подключенного диагностического оборудования и прямое
прохождение линий K-line и L-line.
Адаптер не имеет привязки к конкретному ПО и может работать с любым
программатором блоков управления.
В Адаптере имеется встроенный терминальный резистор 120 Ом, который подключается только к
выбранной паре CAN-H/CAN-L .
