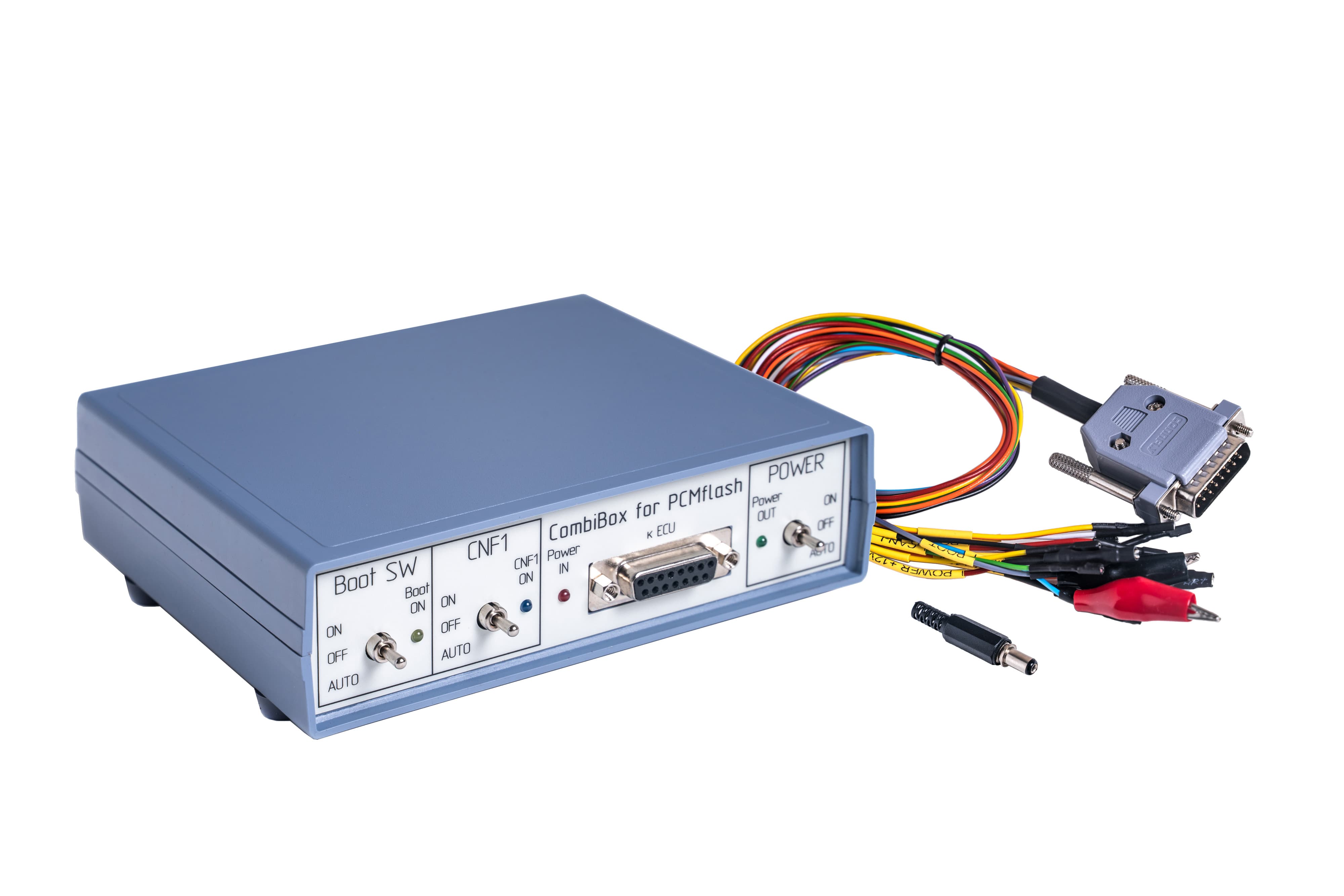

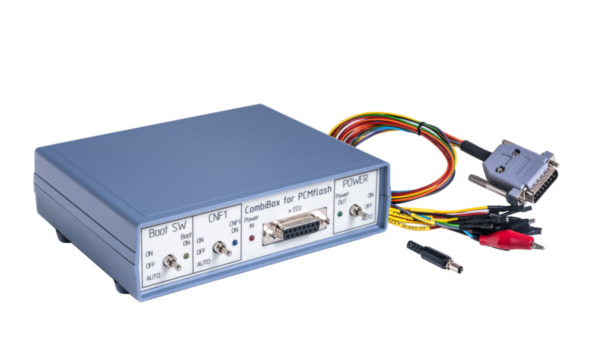

CombiBox предназначен для подключения блока управления к загрузчику PCMflash и адаптеру J2534 «на столе» и коммутации напряжений питания и формирования сигналов BOOT, CNF1. При использовании с адаптером Scanmatik 2 (PRO) прибор позволяет формировать сигналы GPT1, GPT2, необходимые для работы с модулями 53 и 71, а также с перспективными модулями.
Питание
Для работы CombiBox необходимо подать стабилизированное питание 12V. Ответная часть разъема входит в комплект поставки. Необходимо обратить внимание на соблюдение полярности при распайке кабеля питания. Неправильная подача питания НЕДОПУСТИМА и может привести к выходу CombiBox или подключенного к нему блока управления из строя. Для работы CombiBox и безопасного программирования блоков управления рекомендуется использовать регулируемые лабораторные источники питания с диапазоном регулировки напряжения до 30 вольт и с максимальным током не менее 3 ампер.
Подключение

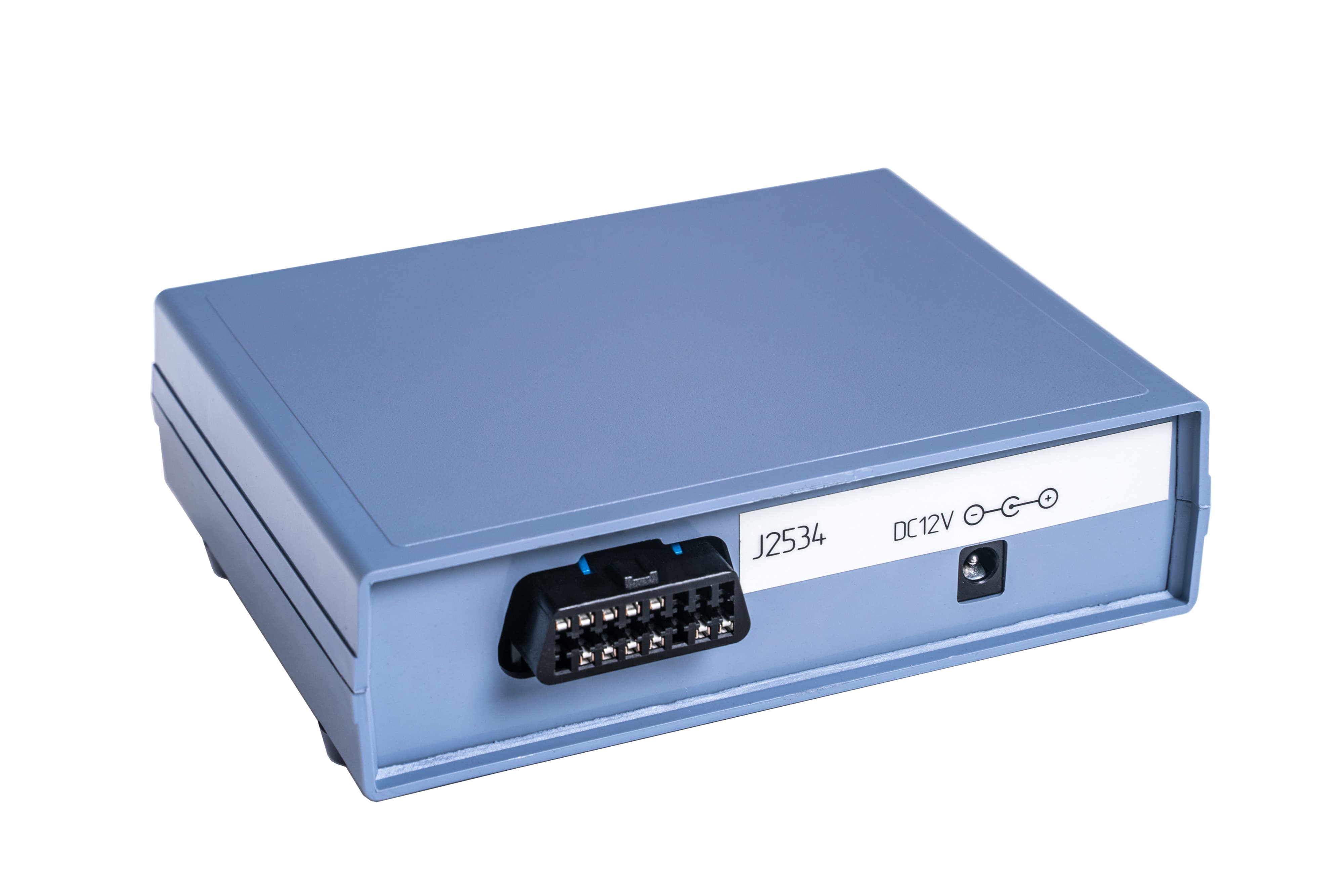

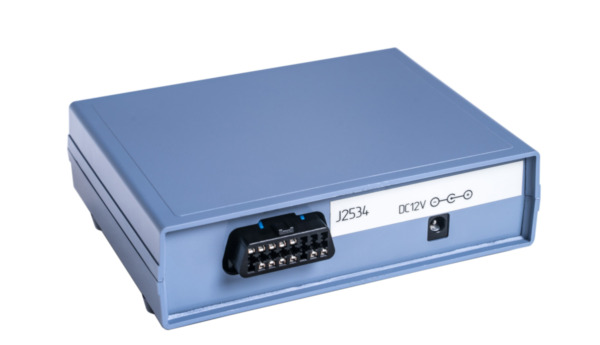

На задней панели CombiBox расположены 2 разъема:
1. J2534 — разъем предназначен для подключения адаптера (Scanmatik 2 (PRO))
Разъем имеет следующую схему подключения:
2. DC IN 5A Max Jack — разъем предназначен для подключения питания.

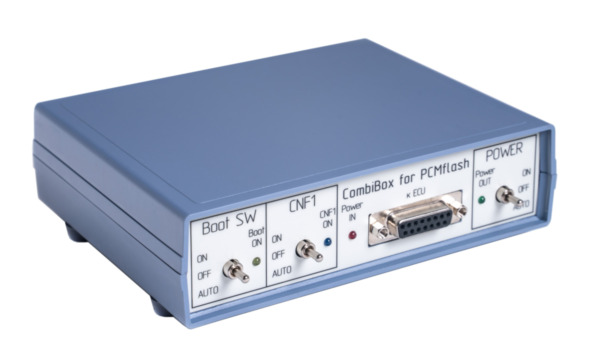

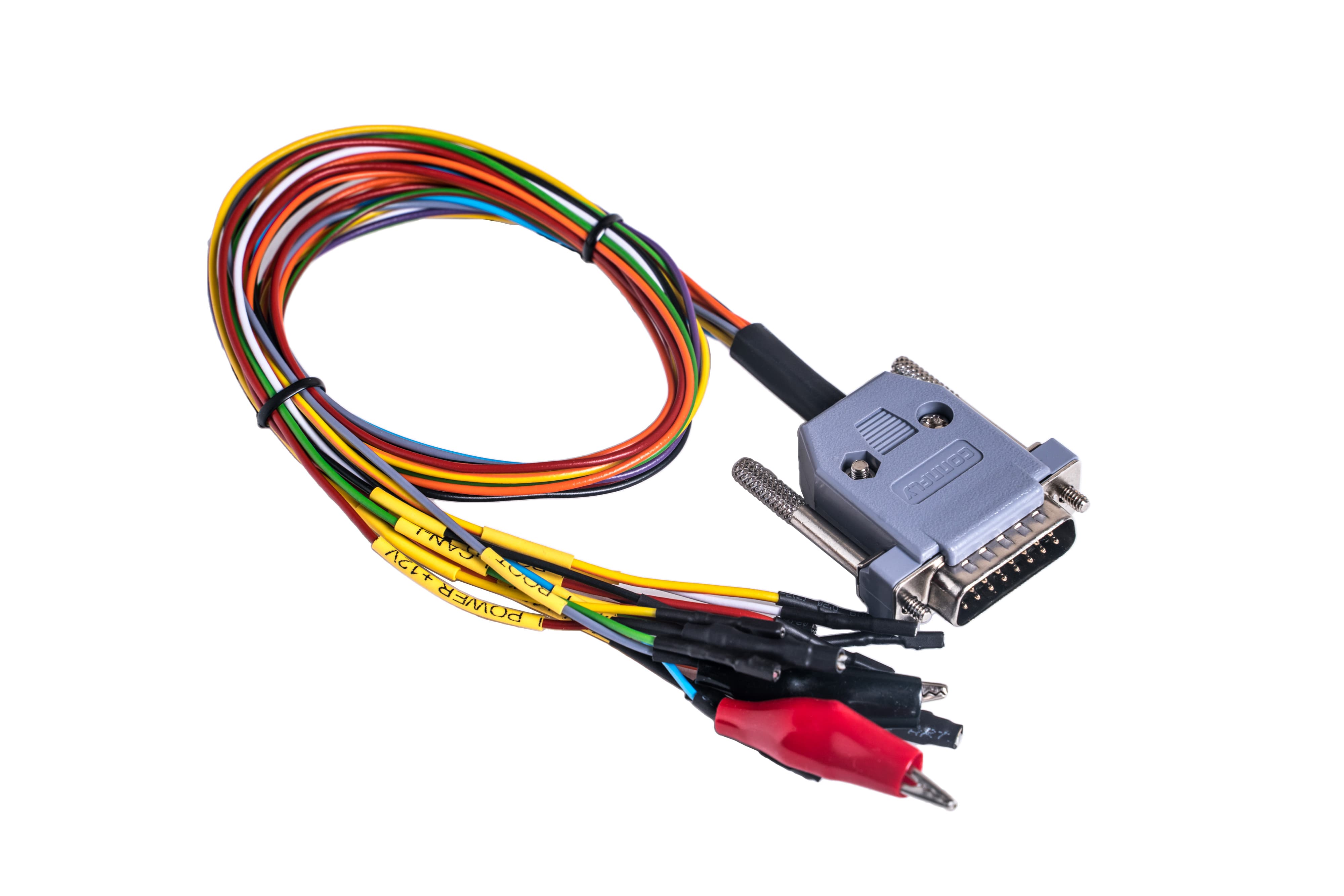

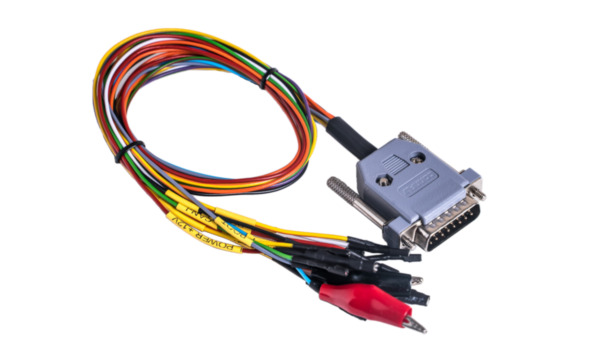

На лицевой панели прибора расположен разъем DB-15, предназначенный для подключения к ЭБУ при помощи универсального кабеля. Все линии кабеля имеют соответствующую маркировку для их правильного подключения.
Разъем имеет следующую схему подключения:

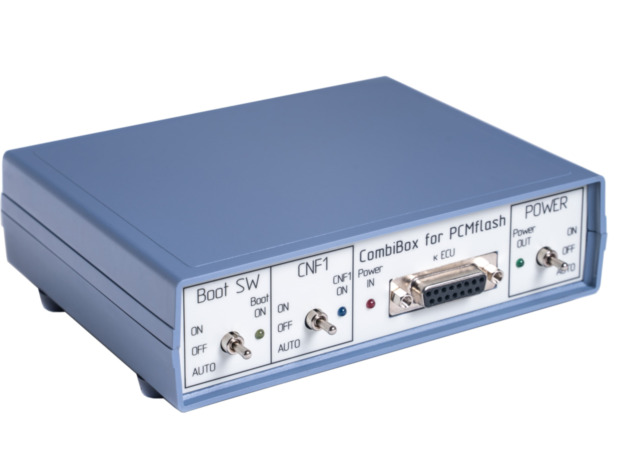

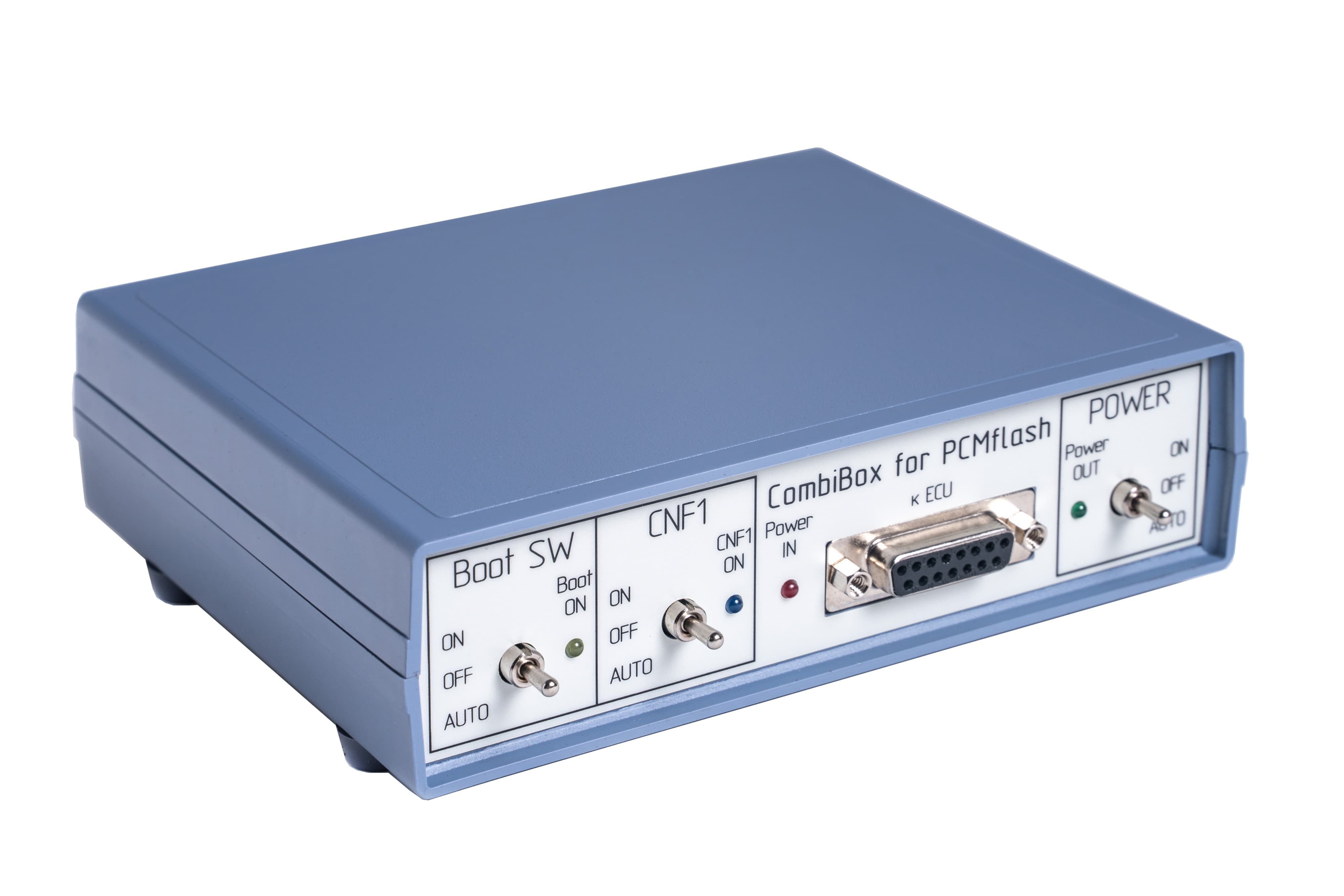

Органы управления
Переключатель — «POWER», управление питанием. Прибор имеет три режима подачи питания на ЭБУ:
Переключатель «Boot SW», управление сигналом BOOT:
Переключатель «CNF1», управление сигналом CNF1 (3,3 вольта):
Прибор имеет встроенные токоограничивающие резисторы на сигнальных линиях:
Индикаторы:
Кабель для подключения к разъему блока мехатроника DSG DL501. Совместим с загрузчиком PCMflash (Модуль № 58).
Кабель для подключения к разъему блока мехатроника DSG DQ200. Совместим с загрузчиком PCMflash (Модуль № 58).
Кабель для подключения к разъему блока мехатроника DSG DQ250. Совместим с загрузчиком PCMflash (Модуль № 58).
Кабель для подключения к разъему блока мехатроника DSG DQ500. Совместим с загрузчиком PCMflash (Модуль № 58).
Кабель для подключения к разъему блока управления мультитроника VL300. Совместим с загрузчиком PCMflash (Модуль № 58).
Кабель для подключения к разъему блока управления мультитроника VL381. Совместим с загрузчиком PCMflash (Модуль № 58).
Кабель предназначен для программирования ЭБУ К/Н ME17.9.11, ME17.9.12, ME17.9.13 (непосредственное подключение к разъёмам программируемого ЭБУ) на столе 71 модулем PCMFlash.
Кабель подключается к CombiBox, обязательно использование Сканматик 2.
Общие рекомендации по пользованию специализированными кабелями (с разъёмами для подключения к ЭБУ):
— находим распиновку интересуещего нас блока управления;
— сравниваем распиновку кабеля с распиновкой из документации на загрузчике;
— если распиновка совпадает, используем кабель для подключения к ЭБУ;
Кабель предназначен для программирования ЭБУ ME17.9.21 Hyundai/Kia (непосредственное подключение к разъёмам программируемого ЭБУ) на столе. Работа производится 71 модулем PCMflash.
Кабель предназначен для программирования ЭБУ ME17.9.71 ВАЗ/УАЗ (непосредственное подключение к разъёмам программируемого ЭБУ) на столе 71 модулем PCMFlash.
Кабель подключается к CombiBox, обязательно использование Сканматик 2.
Общие рекомендации по пользованию специализированными кабелями (с разъёмами для подключения к ЭБУ):
— находим распиновку интересуещего нас блока управления;
— сравниваем распиновку кабеля с распиновкой из документации на загрузчике;
— если распиновка совпадает, используем кабель для подключения к ЭБУ;
Кабель предназначен для программирования ЭБУ ME17.5.26 VAG (непосредственное подключение к разъёмам программируемого ЭБУ) на столе 71 модулем PCMFlash.
Кабель подключается к CombiBox, обязательно использование Сканматик 2.
Общие рекомендации по пользованию специализированными кабелями (с разъёмами для подключения к ЭБУ):
— находим распиновку интересуещего нас блока управления;
— сравниваем распиновку кабеля с распиновкой из документации на загрузчике;
— если распиновка совпадает, используем кабель для подключения к ЭБУ;
Кабель EDC16Uх VAG к CombiBox for PCMFlash для работы с блоками EDC16U1 VAG, EDC16U31 VAG/JEEP, EDC16U34 VAG. Программирование производится модулем 77 загрузчика PCMFlash, совместно с адаптером Scanmatik 2 или Scanmatik 2 PRO.
