Сканматик 2 PRO (Грузовой комплект)

Сканматик 2 PRO — профессиональный мультимарочный автосканер, предназначенный для диагностики электронных систем управления современных автомобилей американского, европейского, японского и российского производства. Прибор является логическим продолжением прибора Scanmatik 2 с учетом накопленного за 7 лет опыта эксплуатации. В дополнение к старому адаптеру новый Сканматик 2 PRO получил следующие возможности:

• Гальваническая развязка порта USB (вместе с питанием);
• Переработана защита К-линий и CAN шин на новой элементной базе;
• Увеличена скорость работы по Blueooth примерно на ~20%;
• Применены импульсные блоки питания собственной разработки (нет нагрева, + широкий диапазон входных напряжений от 5 до 55В);
• Защита по питанию от всплесков напряжения «Load-Dump» (при отключении генератора на работающем моторе).

Самая широкая поддержка стандартов J2534-1/2:

• Подача напряжения программирования (5-24В) на ножки разъема OBD 6, 8, 11, 12, 13, 14;
• Выход напряжения программирования AUX (через дополнительный кабель).

Для полной поддержки периферийных блоков на автомобилях фирмы GM (GDS2) и автомобилей ВАЗ/Renault организована:

• Дополнительная шина CAN на контактах 12–13, работает в конфигурации 12H-13L или 12L-13H.

Описание

Устройство работает с персональным компьютером, планшетом или смартфоном. Программы для Windows и Android идут в комплекте. При установке драйвера (входит в комплект) работает со сторонним программным обеспечением, сделанным под стандарты SAE J2534 и RP1210. Для подключения к адаптеру может использоваться как USB или Bluetooth интерфейсы (встроены в адаптер Сканматик 2 PRO). Комплект включает в себя полную текущую версию программы (все доступные в данный момент программные модули): ВАЗ, ГАЗ, УАЗ, Ока, ZAZ, Daewoo, Chevrolet, Ravon, Chery, BYD, Geely, Great Wall, Lifan, Mitsubishi, Kia, Hyundai, Иж, МАЗ, ПАЗ, OBD2. Работает с большим количеством диагностических программам и загрузчиков, сделанных под стандартные интерфейсы SAE J2534 и RP1210.

Технические характеристики адаптера SM2-PRO

• Интерфейсы для связи с ПК (Планшетом, Смартфоном)  — USB или Bluetooth;
• Напряжение питания: 5...36В от бортовой сети а/м или USB (гальваническая развязка вместе с питанием);
• Потребляемый ток, не более 350мА;
• Внутренние импульсные блоки питания собственной разработки (нет нагрева + широкий диапазон входных напряжений от 5 до 55В);
• Защита по питанию от всплесков напряжения “Load-Dump” (при отключении генератора на работающем моторе);
• Поддерживаемые шины данных:
  • 13 x ISO-9141/ISO-14230 (K-LINE);
  • 1 x J1850VPW;
  • 1 x J1850PWM;
  • 4 x CAN;
  • 1 x Single Wire CAN.
• Встроенный мультиплексор для коммутации диагностических линий;
• Самая широкая поддержка стандартов J2534-1/2;
• Подача напряжения программирования (5-24В) - на ножки разъема OBD2: 6, 8, 11, 12, 13, 14;

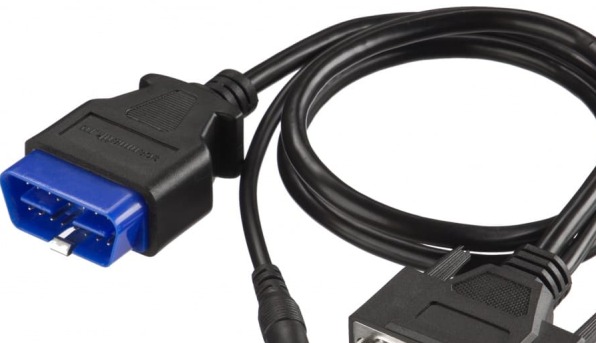

• Выход напряжения программирования AUX (через дополнительный кабель);
• Дальность действия Bluetooth, не менее: 10м (Class 2);
• Размеры адаптера (Д x Ш x В), не более: 970x750x220мм;
• Вес прибора в базовой комплектации, не более: 1 кг.

Системные требования к ПК

• Операционная система Windows XP, Vista, Windows 7, Windows 8, Windows 10
• Тактовая частота процессора, не менее (см. минимальные требования для работы ОС)
• Оперативная память, не менее (см. минимальные требования для работы ОС)
• Свободное место на жестком диске, не менее 7 Мб
• При USB подключении — наличие свободного порта USB 1.1
• При Bluetooth подключении — наличие адаптера Bluetooth (встроенного или внешнего).

Системные требования к Планшету / Смартфону

• Операционная система — Android 2.1 и выше;
• Поддерживаемая архитектура — все (ARM, X86, MIPS);
• При USB подключении — USB-Host;
• При Bluetooth подключении — Bluetooth модуль.
