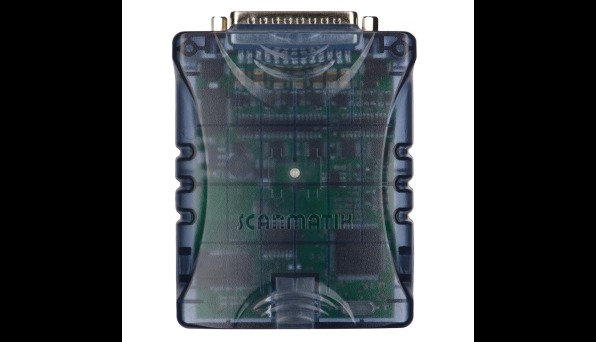

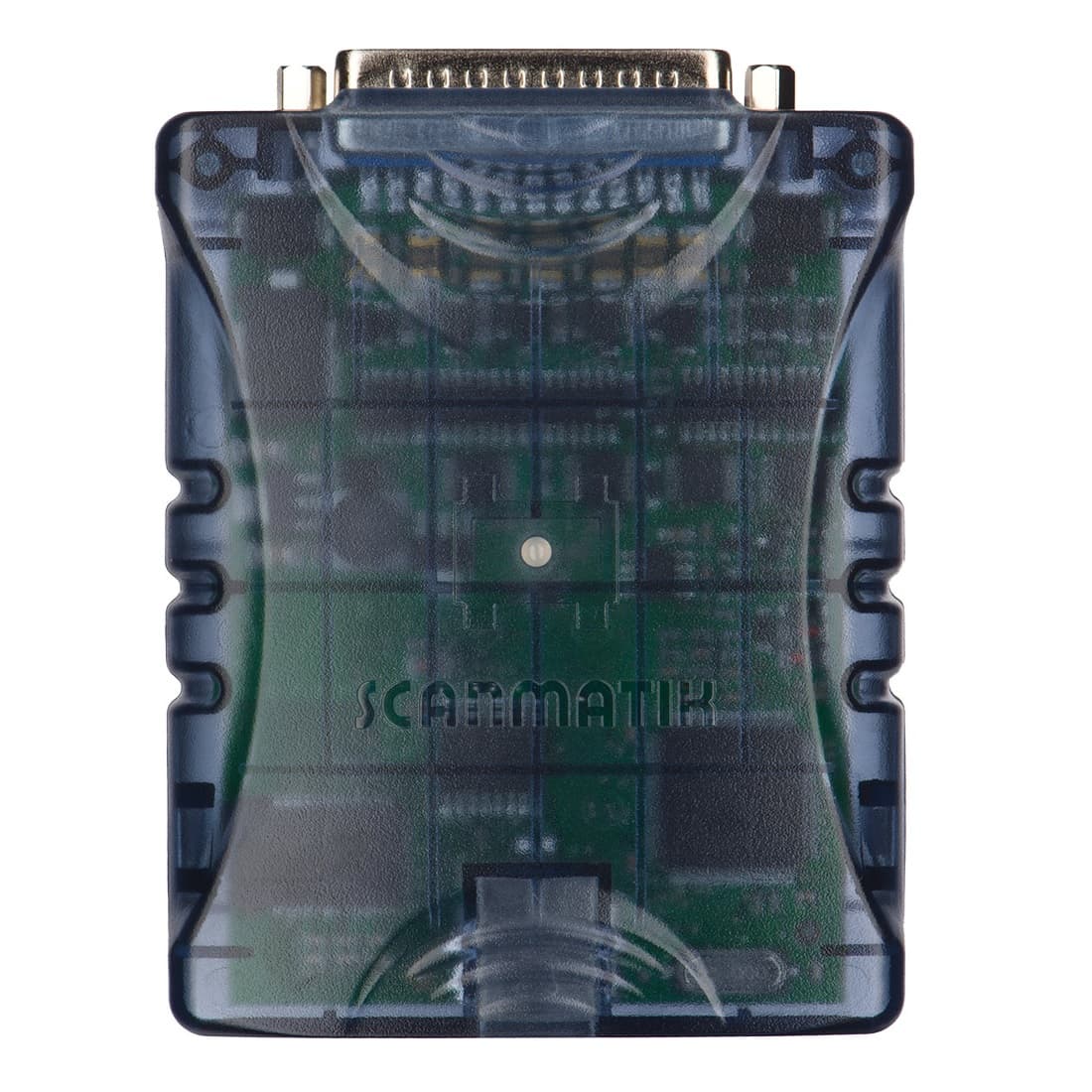

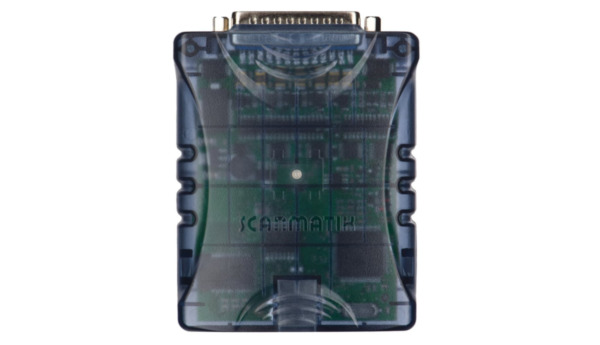

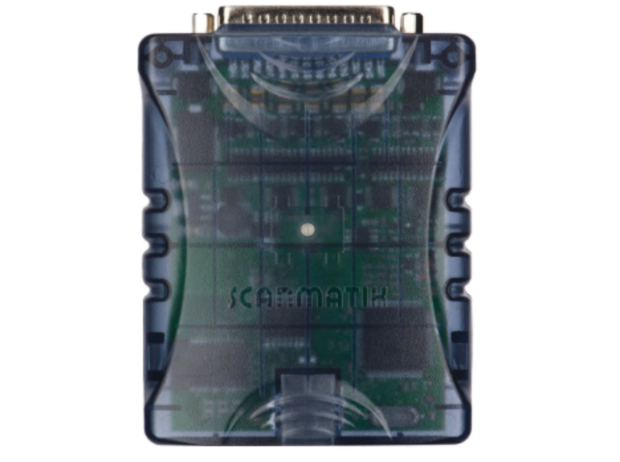

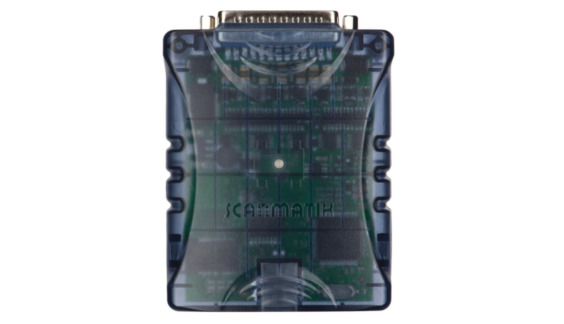

Сканматик 2 PRO — профессиональный мультимарочный автосканер, предназначенный для диагностики электронных систем управления современных автомобилей американского, европейского, японского и российского производства. Прибор является логическим продолжением прибора Сканматик 2 с учетом накопленного за 7 лет опыта эксплуатации. В дополнение к старому адаптеру новый Сканматик 2 PRO получил следующие возможности:
- Гальваническая развязка порта USB (вместе с питанием);
- Переработана защита К-линий и CAN шин на новой элементной базе;
- Увеличена скорость работы по Blueooth примерно на ~20%;
- Применены импульсные блоки питания собственной разработки (нет нагрева, + широкий диапазон входных напряжений от 5 до 55В);
- Защита по питанию от всплесков напряжения «Load-Dump» (при отключении генератора на работающем моторе).
Самая широкая поддержка стандартов J2534-1/2:

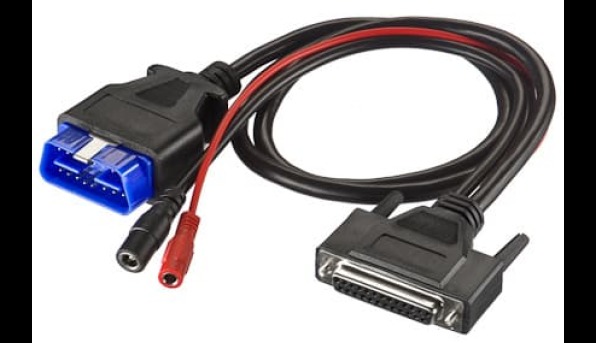

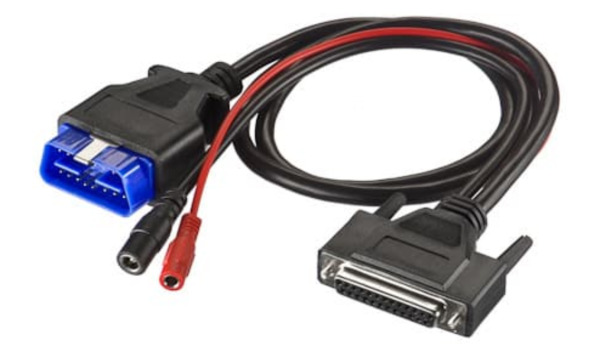

- Подача напряжения программирования (5-24В) на ножки разъема OBD 6, 8, 11, 12, 13, 14;
- Выход напряжения программирования AUX (через дополнительный кабель).
Для полной поддержки периферийных блоков на автомобилях фирмы GM (GDS2) и автомобилей ВАЗ/Renault организована:
- Дополнительная шина CAN на контактах 12–13, работает в конфигурации 12H-13L или 12L-13H.
Описание
Устройство работает с персональным компьютером, планшетом или смартфоном. Программы для Windows и Android идут в комплекте. При установке драйвера (входит в комплект) работает со сторонним программным обеспечением, сделанным под стандарты SAE J2534 и RP1210. Для подключения к адаптеру может использоваться как USB или Bluetooth интерфейсы (встроены в адаптер Сканматик 2 PRO). Комплект включает в себя полную текущую версию программы (все доступные в данный момент программные модули): ВАЗ, ГАЗ, УАЗ, Ока, ZAZ, Daewoo, Chevrolet, Ravon, Chery, BYD, Geely, Great Wall, Lifan, Mitsubishi, Kia, Hyundai, Иж, МАЗ, ПАЗ, OBD2. Работает с большим количеством диагностических программам и загрузчиков, сделанных под стандартные интерфейсы SAE J2534 и RP1210.
Технические характеристики адаптера SM2-PRO
- Интерфейсы для связи с ПК (Планшетом, Смартфоном) — USB или Bluetooth;
- Напряжение питания: 5...36В от бортовой сети а/м или USB (гальваническая развязка вместе с питанием);
- Потребляемый ток, не более 350мА;
- Внутренние импульсные блоки питания собственной разработки (нет нагрева + широкий диапазон входных напряжений от 5 до 55В);
- Защита по питанию от всплесков напряжения “Load-Dump” (при отключении генератора на работающем моторе);
- Поддерживаемые шины данных:
- 13 x ISO-9141/ISO-14230 (K-LINE);
- 1 x J1850VPW;
- 1 x J1850PWM;
- 4 x CAN;
- 1 x Single Wire CAN.
- Встроенный мультиплексор для коммутации диагностических линий;
- Самая широкая поддержка стандартов J2534-1/2;
- Подача напряжения программирования (5-24В) - на ножки разъема OBD2: 6, 8, 11, 12, 13, 14;

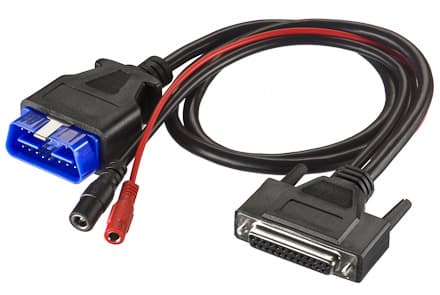

- Выход напряжения программирования AUX (через дополнительный кабель);
- Дальность действия Bluetooth, не менее: 10м (Class 2);
- Размеры адаптера (Д x Ш x В), не более: 970x750x220мм;
- Вес прибора в базовой комплектации, не более: 1 кг.
Системные требования к ПК
- Операционная система Windows XP, Vista, Windows 7, Windows 8, Windows 10
- Тактовая частота процессора, не менее (см. минимальные требования для работы ОС)
- Оперативная память, не менее (см. минимальные требования для работы ОС)
- Свободное место на жестком диске, не менее 7 Мб

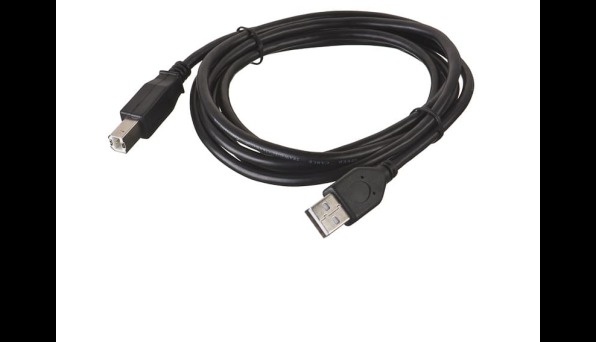

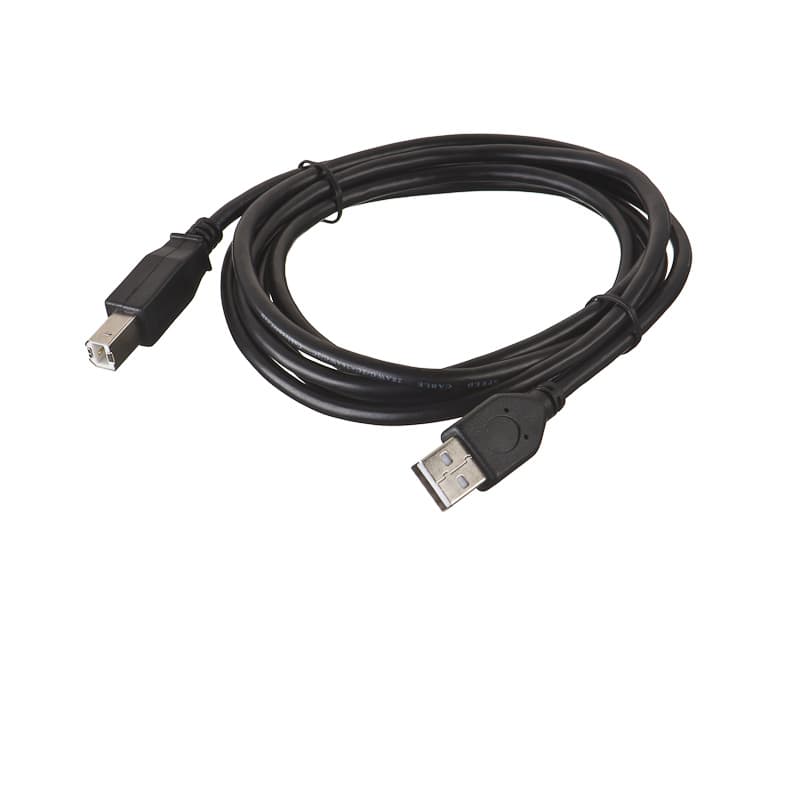

- При USB подключении — наличие свободного порта USB 1.1
- При Bluetooth подключении — наличие адаптера Bluetooth (встроенного или внешнего).
Системные требования к Планшету / Смартфону
- Операционная система — Android 2.1 и выше;
- Поддерживаемая архитектура — все (ARM, X86, MIPS);
- При USB подключении — USB-Host;
- При Bluetooth подключении — Bluetooth модуль.
