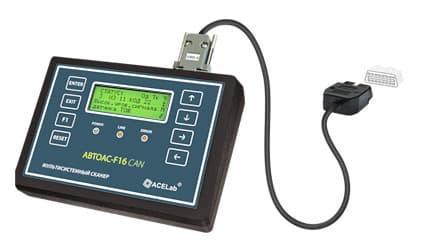

АВТОАС-F16 CAN 24

«АВТОАС-КАРГО» - специализированный компьютерный сканер для грузовых автомобилей, автобусов и спецтехники KMZ, МАЗ, ГАЗ, ПАЗ, КАвЗ, ЛиАЗ, УРАЛ, КрАЗ, ЗИЛ, НефАЗ, СИМАЗ, МЗКТ, МТЗ, ПТЗ, HYUNDAI, FUSO, ISUZU, SITRAK, SHAANXI SHACMAN, FOTON, JAC, FIAT, FORD, IVECO, PSA и др..

Основные возможности:

Диагностика двигателей

• Cummins 4ISBe, 6ISBe Евро-3 c ЭБУ CM2150C;
• Cummins 4ISBe, 6ISBe Евро-4 c ЭБУ CM2150E;
• Cummins ISB6.7 Евро-5 c ЭБУ CM2880;
• Cummins ISG12 Евро-5 c ЭБУ CM2880;
• Cummins ISF 2.8, ISF 3.8 Евро-3 c ЭБУ CM2220;
• Cummins ISF 2.8, ISF 3.8 Евро-4 c ЭБУ CM2220;
• Cummins ISF 2.8, ISF 3.8 Евро-5 c ЭБУ CM2220;
• Deutz, EMR3 с ЭБУ EDC16 и EDC7;
• Ford 2.2 TDCi и 2.4 TDCi (Transit до 2018 г.в.);
• Hyundai D4DD CRDI Eвро-3 с ЭБУ DENSO;
• Hyundai D4GA CRDI Eвро-4 с ЭБУ DENSO;
• Hyundai D6DB CRDI Eвро-3 с ЭБУ DENSO;
• Hyundai D6GA CRDI Eвро-4 с ЭБУ DENSO;
• Hyundai D4BH Eвро-3 с ЭБУ ZEXEL;
• Hyundai D4CB Eвро-3/Eвро-4 с ЭБУ BOSCH;
• Isuzu 4HV1-CNG;
• Isuzu 4HK1 Eвро-4;
• Isuzu 4HK1 Eвро-5;
• Iveco 2.3 F1AE0481 JTD CF4;
• Iveco 3.0 F1C с ЭБУ BOSCH EDC16C39;
• Iveco 3.0 F1CE3481J с ЭБУ BOSCH EDC17CP52;
• MC13.48-50 E5 с ЭБУ EDC17CV44 P1158;
• Mercedes Benz OM457LA Евро-5 c ЭБУ MR2 и модуль адаптаций ADM3;
• Mercedes Benz OM501LA Евро-4 c ЭБУ MR;
• Mitsubishi Fuso 4M42T и 4M50T Eвро-3/Eвро-4 с ЭБУ BOSCH EDC7C4 (ME194210);
• PSA (Peugeot/Citroen) 2.2 HDI с ЭБУ Continental SID208;
• PSA (Peugeot/Citroen) 2.2 HDI с Visteon DCU-102;
• Weichai Power WP7/WP10/WP12 с ЭБУ BOSCH EDC7UC31;
• Weichai Power WP7/WP10/WP12 с ЭБУ BOSCH EDC17CV44/54;
• ЗМЗ-5245.10 ГБО Евро-4/Евро-5 с ЭБУ Микас 12.48;
• ЗМЗ-405 Евро-3 с ЭБУ Микас 11ET;
• ЗМЗ-405 Евро-4 с ЭБУ Микас 12;
• ЗМЗ-405 ГБО Евро-4 с ЭБУ Микас 12;
• Камаз 740 Евро-3 с ЭБУ BOSCH MS 6.1;
• Камаз 740 Евро-4 с ЭБУ BOSCH EDC7UC31;
• Камаз 740 Евро-5 с ЭБУ BOSCH EDC7UC31;
• Камаз 740 с ЭБУ М240;
• Камаз 820 Евро-4/Евро-5 с ЭБУ М20.21;
• ММЗ Д-245 Евро-3 с ЭБУ BOSCH EDC7UC31;
• ММЗ Д-245 Евро-4 с ЭБУ BOSCH EDC7UC31 и с ЭБУ BOSCH EDC17CV54;
• ТМЗ 8481.10 Евро-3 c ЭБУ M230;
• УМЗ-4216 Евро-3 с ЭБУ Микас 10.3 4216.3763 000;
• УМЗ-42164 Евро-4 с ЭБУ Микас 12.3;
• УМЗ-421647 ГБО Евро-4 с ЭБУ Микас 12;
• УМЗ А274 (EvoTech 2.7) Евро-4 с ЭБУ Микас 12;
• УМЗ А275 (EvoTech 2.7) Евро-5 с ЭБУ Микас 12;
• УМЗ А2755 (EvoTech 2.7) ГБО Евро-5 с ЭБУ Микас 12
• УМЗ А3055 (EvoTech 3.0) ГБО Евро-5 с ЭБУ Абит А12.2;
• ЯМЗ 650.10 Евро-3 (Renault) с ЭБУ BOSCH EDC7UC31;
• ЯМЗ 651 Евро-4 с ЭБУ BOSCH EDC7UC31;
• ЯМЗ 652 Евро-4 с ЭБУ BOSCH EDC7UC31;
• ЯМЗ 653 Евро-5 с ЭБУ BOSCH EDC7UC31;
• ЯМЗ 656 Евро-3, ЯМЗ 658 Евро-3 с ЭБУ Элара 50.3763 и с ЭБУ M230.E3;
• ЯМЗ 656 Евро-4, ЯМЗ 658 Евро-4 с ЭБУ M240;
• ЯМЗ 534 Евро-4, ЯМЗ 536 Евро-4 с ЭБУ BOSCH EDC7UC31;
• ЯМЗ 534 Евро-5 с ЭБУ BOSCH EDC17CV44 (EDC17CV54);
• ЯМЗ 534 Евро-5 с ЭБУ М240;
• ЯМЗ-534, ЯМЗ 536 с ЭБУ МД22 ИТЭЛМА;
• ЯМЗ 534 CNG, ЯМЗ 536 CNG с ЭБУ Westport WP580;
• ЯМЗ 236 Евро-3, ЯМЗ 238 Евро-3 с ЭБУ M230.E3;

Диагностика компонентов систем нейтрализации ОГ

• SCR Emitec (Камаз Е4/Е5);
• Датчик NOx WG1034121032

Диагностика ABS/EBS/ECAS и других систем

• WABCO ABS-E;
• WABCO ABS-D;
• WABCO EBS3;
• WABCO ECAS 6x2;
• WABCO ECAS 6x2 BUS;
• Knorr-Bremse ABS 2X;
• Knorr-Bremse ABS 6;
• Knorr-Bremse ABS 8;
• Knorr-Bremse EBS5;
• ABS BOSCH 5.3;
• ABS BOSCH 8.1;
• ABS BOSCH 9.0;
• Экран АБС/ПБС АДЮИ.453633.016-04;
• Экран ЭСУПП АДЮИ.452925.002;
• ЦБУЭ Ителма 21.3867000-01
• и др.

Дополнительные возможности:

• Универсальная диагностика по стандартным протоколам OBD-II/EOBD: K/L-Line (ISO 9141-2, ISO 14230-4), CAN (ISO 15765-4);
• Универсальная диагностика по стандартному протоколу J1939;
• Универсальная диагностика по стандартному протоколу J1708;
• Режим "адаптера K-Line". Для использования «АВТОАС-КАРГО» с программами сторонних производителей, например «OpenBox», работающих с универсальными K-Line адаптерами;
• Режим "адаптер J2534 CAN". Для использования «АВТОАС-КАРГО» с программами сторонних производителей, например «OpenBox», работающих c CAN-шинами по стандарту J2534;
• RP1210 CAN (опционально). Для работы с программами сторонних производителей, например «Cummins INSITE», «Cummins Calterm III», «Caterpillar CAT TE», «WABCO TOOLBOX», использующих протокол RP1210.

«АВТОАС-КАРГО» работает совместно с адаптером «ECU-Link 3» под управлением персонального компьютера, ноутбука или планшета, оснащенного USB-портом и/или беспроводным модулем Bluetooth c OC Windows XP/7/8/10 (32-х и 64-ех разрядных версий).

Для подключения компьютера с программой «АВТОАС-КАРГО» к диагностическому разъему автомобиля используется адаптер «ECU-Link 3».

Адаптер «ECU-Link 3» выполнен в пластмассовом корпусе с логотипом ACELab. На корпусе расположены 2-а светодиодных индикатора “POWER” (питание) и “STATE” (адаптер готов к работе + обмен данными ), разъем USB (тип В) и разъем типа DВ15 для подключения диагностических кабелей.

Адаптер «ECU Link 3» подключается к компьютеру через порт USB или по беспроводному соединению Bluetooth. Использование в адаптере беспроводного (до 10 метров) соединения Bluetooth особенно удобно при диагностике двигателей грузовых автомобилей, так как позволяет разместить компьютер с программой в любом удобном месте.

При подключении «ECU Link 3» к компьютеру по USB питание адаптера производится от USB порта (+5В). При подключении «ECU Link 3» к компьютеру по Bluetooth питание адаптера производится от диагностического разъема автомобиля (+7В...+36В).

Адаптер «ECU Link 3» может использоваться как универсальный USB K-Line адаптер для работы с программами сторонних производителей, например «OpenBox», а также (опционально) как адаптер RP1210 (CAN) для работы с программами «Cummins INSITE», «Cummins Calterm III».

Требования к ПК

• Операционная система Windows XP
• Оперативная память 512 Мб
• USB-порт (Host, тип A)

Рекомендуемые:

• Операционная система Windows 7/8/10 (32-х или 64-х разрядные)
• Оперативная память 4 Гб
• USB-порт (Host, тип A)
• Bluetooth

Компьютерная программа-сканер «АВТОАС-СКАН» предназначена для диагностики различных систем автомобилей отечественного и импортного производства (двигатель, АБС, подушки безопасности и др.) через диагностический интерфейс электронных блоков управления (ЭБУ) типа: ALDL, K,L-Line (ISO 9141-2, ISO 14230-4, KWP-2000, KWP-1281, KW-81, KW-82), J1850 PWM, J1850 VPW, CAN (ISO 11898-2 HICAN, ISO 11898-3 MSCAN, SAE J241 SWCAN, ISO 15765-4).

«АВТОАС-СКАН» состоит из базовой программы и набора специализированных программных модулей, каждый из которых предназначен для диагностики определенного семейства автомобилей, объединенных одним автопроизводителем. Подключение компьютера к диагностическому разъему автомобиля осуществляется с помощью специализированного электронного адаптера «USB-ECU AS 3» и соответствующих диагностических кабелей. "

АВТОАС-СКАН" работает под управлением ОС Windows 2000 / XP / Vista(x32) / Windows 7 (x32). Программа-сканер может использоваться совместно с мотор-тестерами «АВТОАС-ПРОФИ», «АВТОАС-ПРОФИ-2», «АВТОАС-ПРОФИ-3» и газоанализаторами «ИНФРАКАР» (Альфа-Динамика Химавтоматика), «АСКОН» (АВЕСТА), «АВТОТЕСТ» (МЕТА) в составе единого диагностического комплекса с сохранением результатов в общую клиентскую базу данных.

Требования к компьютеру

• процессор Pentium-4 (Celeron), Pentium M, Pentium CoreDuo от 1.6 ГГц и их аналоги;
• ОЗУ 512 Мбайт; Порт USB 2.0;
• ОС Windows 2000 / XP / Vista (x32)* / Windows 7 (x32)*.

Варианты поставки программы «АВТОАС-СКАН»

Варианты поставки программы «АВТОАС-СКАН» могут быть различными в зависимости от ваших потребностей. Программа поставляется с адаптером «USB-ECU AS 24», одним или несколькими программными модулями* и соответствующими кабелями для подключения к разъемам диагностики автомобилей, см. описания программных модулей и прайс-лист.

Активация

Для активации программных модулей после получения нового прибора сообщите нам его номер, написав на email: mail@ecutools.ru
