АВТОАС-КАРГО (Базовый комплект)
Артикул: 21A6000

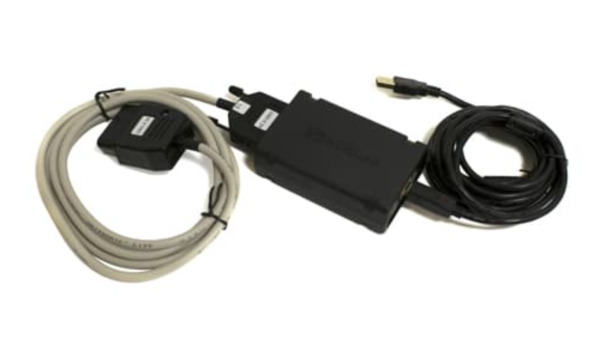

- Адаптер «ECU-Link 3»
- Кабель диагностический «OBD-II 24», 2м
- Кабель USB, 3м
- Руководство пользователя. Гарантийный талон.
- Транспортная картонная упаковка
- CD-диск инсталляционный

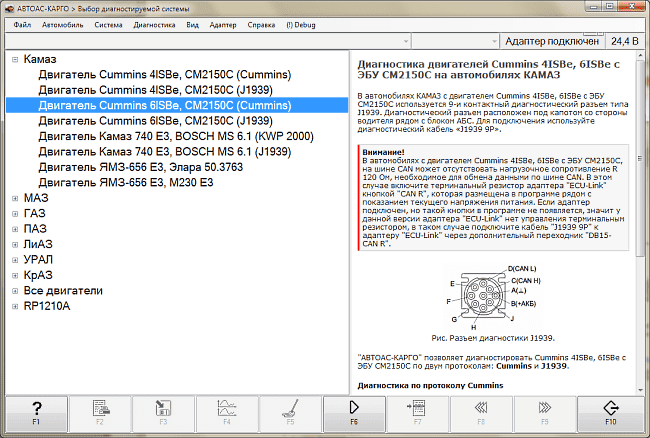

«АВТОАС-КАРГО» - специализированный компьютерный сканер для грузовых автомобилей, автобусов и спецтехники KMZ, МАЗ, ГАЗ, ПАЗ, КАвЗ, ЛиАЗ, УРАЛ, КрАЗ, ЗИЛ, НефАЗ, СИМАЗ, МЗКТ, МТЗ, ПТЗ, HYUNDAI, FUSO, ISUZU, SITRAK, SHAANXI SHACMAN, FOTON, JAC, FIAT, FORD, IVECO, PSA и др..
Основные возможности:
Диагностика двигателей
- Cummins 4ISBe, 6ISBe Евро-3 c ЭБУ CM2150C;
- Cummins 4ISBe, 6ISBe Евро-4 c ЭБУ CM2150E;
- Cummins ISB6.7 Евро-5 c ЭБУ CM2880;
- Cummins ISG12 Евро-5 c ЭБУ CM2880;
- Cummins ISF 2.8, ISF 3.8 Евро-3 c ЭБУ CM2220;
- Cummins ISF 2.8, ISF 3.8 Евро-4 c ЭБУ CM2220;
- Cummins ISF 2.8, ISF 3.8 Евро-5 c ЭБУ CM2220;
- Deutz, EMR3 с ЭБУ EDC16 и EDC7;
- Ford 2.2 TDCi и 2.4 TDCi (Transit до 2018 г.в.);
- Hyundai D4DD CRDI Eвро-3 с ЭБУ DENSO;
- Hyundai D4GA CRDI Eвро-4 с ЭБУ DENSO;
- Hyundai D6DB CRDI Eвро-3 с ЭБУ DENSO;
- Hyundai D6GA CRDI Eвро-4 с ЭБУ DENSO;
- Hyundai D4BH Eвро-3 с ЭБУ ZEXEL;
- Hyundai D4CB Eвро-3/Eвро-4 с ЭБУ BOSCH;
- Isuzu 4HV1-CNG;
- Isuzu 4HK1 Eвро-4;
- Isuzu 4HK1 Eвро-5;
- Iveco 2.3 F1AE0481 JTD CF4;
- Iveco 3.0 F1C с ЭБУ BOSCH EDC16C39;
- Iveco 3.0 F1CE3481J с ЭБУ BOSCH EDC17CP52;
- MC13.48-50 E5 с ЭБУ EDC17CV44 P1158;
- Mercedes Benz OM457LA Евро-5 c ЭБУ MR2 и модуль адаптаций ADM3;
- Mercedes Benz OM501LA Евро-4 c ЭБУ MR;
- Mitsubishi Fuso 4M42T и 4M50T Eвро-3/Eвро-4 с ЭБУ BOSCH EDC7C4 (ME194210);
- PSA (Peugeot/Citroen) 2.2 HDI с ЭБУ Continental SID208;
- PSA (Peugeot/Citroen) 2.2 HDI с Visteon DCU-102;
- Weichai Power WP7/WP10/WP12 с ЭБУ BOSCH EDC7UC31;
- Weichai Power WP7/WP10/WP12 с ЭБУ BOSCH EDC17CV44/54;
- ЗМЗ-5245.10 ГБО Евро-4/Евро-5 с ЭБУ Микас 12.48;
- ЗМЗ-405 Евро-3 с ЭБУ Микас 11ET;
- ЗМЗ-405 Евро-4 с ЭБУ Микас 12;
- ЗМЗ-405 ГБО Евро-4 с ЭБУ Микас 12;
- Камаз 740 Евро-3 с ЭБУ BOSCH MS 6.1;
- Камаз 740 Евро-4 с ЭБУ BOSCH EDC7UC31;
- Камаз 740 Евро-5 с ЭБУ BOSCH EDC7UC31;
- Камаз 740 с ЭБУ М240;
- Камаз 820 Евро-4/Евро-5 с ЭБУ М20.21;
- ММЗ Д-245 Евро-3 с ЭБУ BOSCH EDC7UC31;
- ММЗ Д-245 Евро-4 с ЭБУ BOSCH EDC7UC31 и с ЭБУ BOSCH EDC17CV54;
- ТМЗ 8481.10 Евро-3 c ЭБУ M230;
- УМЗ-4216 Евро-3 с ЭБУ Микас 10.3 4216.3763 000;
- УМЗ-42164 Евро-4 с ЭБУ Микас 12.3;
- УМЗ-421647 ГБО Евро-4 с ЭБУ Микас 12;
- УМЗ А274 (EvoTech 2.7) Евро-4 с ЭБУ Микас 12;
- УМЗ А275 (EvoTech 2.7) Евро-5 с ЭБУ Микас 12;
- УМЗ А2755 (EvoTech 2.7) ГБО Евро-5 с ЭБУ Микас 12
- УМЗ А3055 (EvoTech 3.0) ГБО Евро-5 с ЭБУ Абит А12.2;
- ЯМЗ 650.10 Евро-3 (Renault) с ЭБУ BOSCH EDC7UC31;
- ЯМЗ 651 Евро-4 с ЭБУ BOSCH EDC7UC31;
- ЯМЗ 652 Евро-4 с ЭБУ BOSCH EDC7UC31;
- ЯМЗ 653 Евро-5 с ЭБУ BOSCH EDC7UC31;
- ЯМЗ 656 Евро-3, ЯМЗ 658 Евро-3 с ЭБУ Элара 50.3763 и с ЭБУ M230.E3;
- ЯМЗ 656 Евро-4, ЯМЗ 658 Евро-4 с ЭБУ M240;
- ЯМЗ 534 Евро-4, ЯМЗ 536 Евро-4 с ЭБУ BOSCH EDC7UC31;
- ЯМЗ 534 Евро-5 с ЭБУ BOSCH EDC17CV44 (EDC17CV54);
- ЯМЗ 534 Евро-5 с ЭБУ М240;
- ЯМЗ-534, ЯМЗ 536 с ЭБУ МД22 ИТЭЛМА;
- ЯМЗ 534 CNG, ЯМЗ 536 CNG с ЭБУ Westport WP580;
- ЯМЗ 236 Евро-3, ЯМЗ 238 Евро-3 с ЭБУ M230.E3;
Диагностика компонентов систем нейтрализации ОГ
- SCR Emitec (Камаз Е4/Е5);
- Датчик NOx WG1034121032
Диагностика ABS/EBS/ECAS и других систем
- WABCO ABS-E;
- WABCO ABS-D;
- WABCO EBS3;
- WABCO ECAS 6x2;
- WABCO ECAS 6x2 BUS;
- Knorr-Bremse ABS 2X;
- Knorr-Bremse ABS 6;
- Knorr-Bremse ABS 8;
- Knorr-Bremse EBS5;
- ABS BOSCH 5.3;
- ABS BOSCH 8.1;
- ABS BOSCH 9.0;
- Экран АБС/ПБС АДЮИ.453633.016-04;
- Экран ЭСУПП АДЮИ.452925.002;
- ЦБУЭ Ителма 21.3867000-01
- и др.
Дополнительные возможности:
- Универсальная диагностика по стандартным протоколам OBD-II/EOBD: K/L-Line (ISO 9141-2, ISO 14230-4), CAN (ISO 15765-4);
- Универсальная диагностика по стандартному протоколу J1939;
- Универсальная диагностика по стандартному протоколу J1708;
- Режим "адаптера K-Line". Для использования «АВТОАС-КАРГО» с программами сторонних производителей, например «OpenBox», работающих с универсальными K-Line адаптерами;
- Режим "адаптер J2534 CAN". Для использования «АВТОАС-КАРГО» с программами сторонних производителей, например «OpenBox», работающих c CAN-шинами по стандарту J2534;
- RP1210 CAN (опционально). Для работы с программами сторонних производителей, например «Cummins INSITE», «Cummins Calterm III», «Caterpillar CAT TE», «WABCO TOOLBOX», использующих протокол RP1210.
«АВТОАС-КАРГО» работает совместно с адаптером «ECU-Link 3» под управлением персонального компьютера, ноутбука или планшета, оснащенного USB-портом и/или беспроводным модулем Bluetooth c OC Windows XP/7/8/10 (32-х и 64-ех разрядных версий).

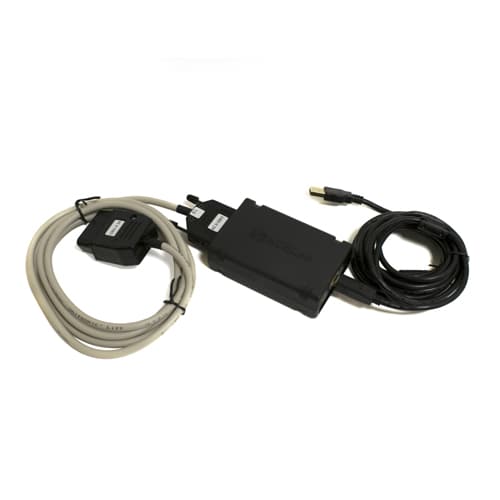

Для подключения компьютера с программой «АВТОАС-КАРГО» к диагностическому разъему автомобиля используется адаптер «ECU-Link 3».

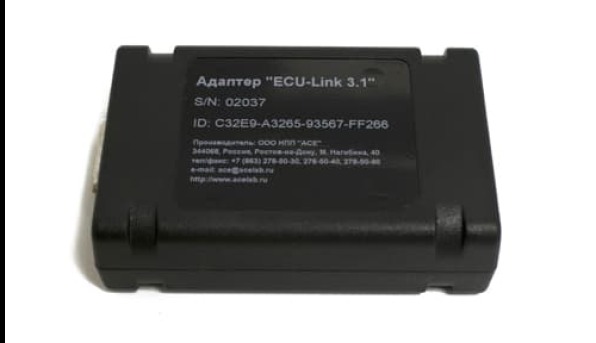

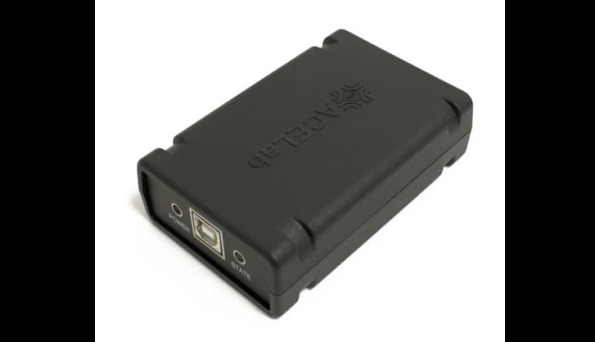

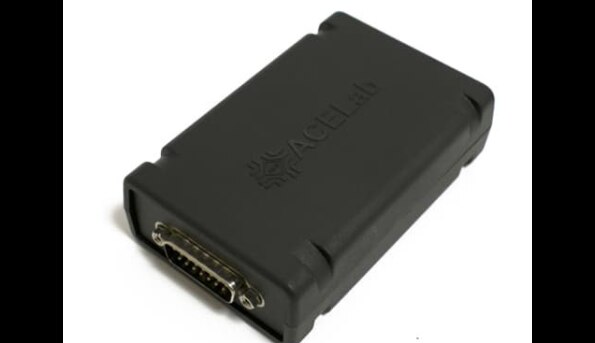

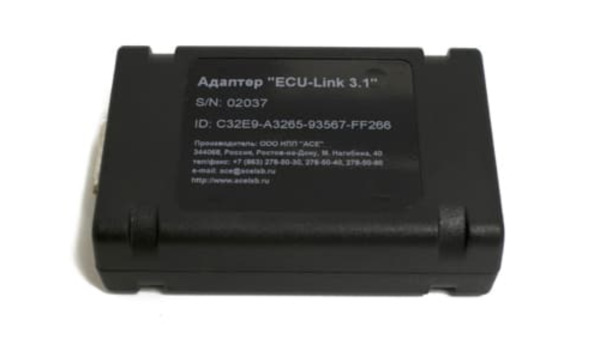

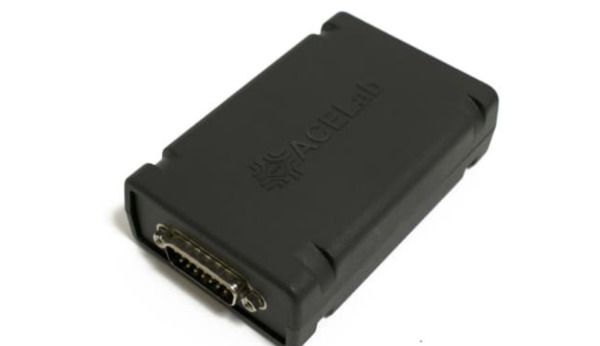

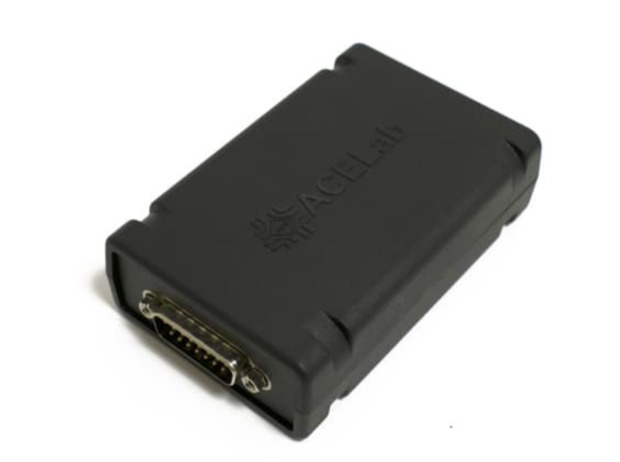

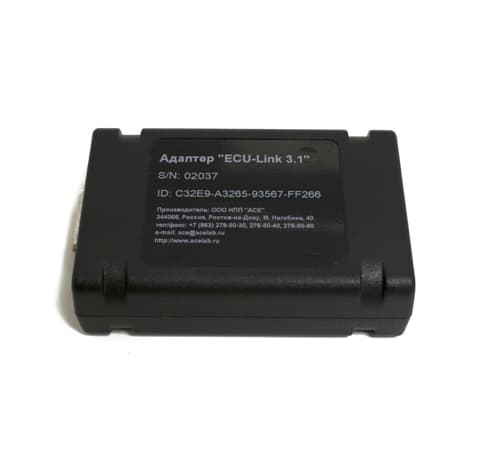

Адаптер «ECU-Link 3» выполнен в пластмассовом корпусе с логотипом ACELab. На корпусе расположены 2-а светодиодных индикатора “POWER” (питание) и “STATE” (адаптер готов к работе + обмен данными ), разъем USB (тип В) и разъем типа DВ15 для подключения диагностических кабелей.
Адаптер «ECU Link 3» подключается к компьютеру через порт USB или по беспроводному соединению Bluetooth. Использование в адаптере беспроводного (до 10 метров) соединения Bluetooth особенно удобно при диагностике двигателей грузовых автомобилей, так как позволяет разместить компьютер с программой в любом удобном месте.
При подключении «ECU Link 3» к компьютеру по USB питание адаптера производится от USB порта (+5В). При подключении «ECU Link 3» к компьютеру по Bluetooth питание адаптера производится от диагностического разъема автомобиля (+7В...+36В).
Адаптер «ECU Link 3» может использоваться как универсальный USB K-Line адаптер для работы с программами сторонних производителей, например «OpenBox», а также (опционально) как адаптер RP1210 (CAN) для работы с программами «Cummins INSITE», «Cummins Calterm III».
Требования к ПК
Минимальные:- Операционная система Windows XP
- Оперативная память 512 Мб
- USB-порт (Host, тип A)
Рекомендуемые:
- Операционная система Windows 7/8/10 (32-х или 64-х разрядные)
- Оперативная память 4 Гб
- USB-порт (Host, тип A)
- Bluetooth
Обновление программы «АВТОАС-КАРГО» до версии 7.x. Для пользователей «АВТОАС-КАРГО» с адаптером «ECU-Link 3»
Дополнительный программный модуль для работы «АВТОАС-КАРГО» с адаптером «ECU-Link 3» с программным обеспечением сторонних производителей, например «Cummins INSITE», «Cummins Calterm III».
Для подключения к круглому 16-контактному диагностическому разъему ABS автомобилей МАЗ и др.
Переходник для диагностики ABS на грузовых автомобилях с выводом диагностической линии ABS K-Line на 9-ый контакт разъема OBD-II. Используется вместе с кабелем «OBD-II 24».
Переходник для диагностики ABS или ECAS на грузовых автомобилях с выводом диагностической линии K-Line ABS или ECAS на 1-ый контакт разъема OBD-II. Используется вместе с кабелем «OBD-II 24».
Переходник для подключения к диагностическому разъему автомобилей с двигателями ЯМЗ 656 Е3, ЯМЗ 658 E3 c ЭБУ Элара 50.3763.
Переходник для подключения к диагностическому разъему автомобилей HYUNDAI HD-65, HD-78, HD-120 и автобусов County с дизельными двигателями D4DD CRDI Евро-3, D6DB Eвро-3. Используется вместе с кабелем «OBD-II 24».
Переходник для подключения к шине CAN двигателей Cummins ISF2.8 Евро-3 (Газель) без нагрузочного сопротивления 120 Ом. Используется вместе с кабелем «OBD-II 24».
Для подключения к диагностическому разъему типа SAE J1939 грузовых автомобилей, автобусов ЛиАЗ, ПАЗ, НефАЗ, КАвЗ с двигателем Cummins ISBe Евро-3.
Для подключения к диагностическому разъему типа ОВD-II автомобилей с бортовым напряжением 12В и 24В.
Переходник для диагностики EBS 3 (WABCO) на грузовых автомобилях семейства 5490. Используется вместе с кабелем «OBD-II 24».
Для подключения к ЭБУ Cummins CM2220, CM2150; BOSCH MS6.1, EDC7UC31, EDC17CV54/44 "на столе" для загрузки калибровок (перепрошивки ЭБУ) с применением программного обеспечения сторонних производителей («Cummins INSITE», «Cummins Calterm III», «OpenBox»).
Переходник для подключения к диагностическому разъему автомобилей с двигателями ЯМЗ 534/536 CNG c ЭБУ Westport WP580. Используется вместе с кабелем «OBD-II 24».
Универсальный диагностический кабель со сменными щупами и адаптерами «Игла». Предназначен для подключения к линиям CAN в различных разъемах диагностики и в разъемах электронных блоков управления двигателей, ABS и т.д.
Для подключения к круглому фирменному разъему Deutz автомобилей МАЗ, тракторов МТЗ и др.
Универсальный диагностический кабель со сменными щупами и адаптерами «Игла». Предназначен для подключения к контакту диагностической линии K-Line в различных разъемах диагностики и в разъемах электронных блоков управления двигателей, ABS и т.д.
Для «АВТОАС-СКАН», «АВТОАС-КАРГО», «АВТОАС-F16 G2».
Комплект поставки:
Мультиплексор «MUX CAN+KLine» - 1шт.
Кабель «DB15–DB15» - 1 шт.
Руководство пользователя - 1шт.
Гарантийный талон - 1шт.
Транспортная картонная упаковка — 1шт.
Переходник для подключения диагностических кабелей с разъёмом DB15 к адаптеру «USB-ECU AS» и портативным сканерам «АВТОАС-F16», «АВТОАС-F16 CAN».
Специализированный компьютерный сканер для диагностики грузовых автомобилей, автобусов, спец. техники: МАЗ, ГАЗ, ПАЗ, КАвЗ, ЛиАЗ, УРАЛ, КрАЗ, ЗИЛ, НефАЗ, МЗКТ, Hyundai, Fuso, Fiat, Iveco, PSA и др.. В комплект входит: адаптер “ECU-Link 3”, диагностические кабели “OBD-II 24”, “SAE J1939”, переходник «DB15-CAN R», переходник «DB15-ECU57», переходник «DB15-D4DD», переходник «DB15-WP», кабель USB 3м, инсталляционный CD-диск.
