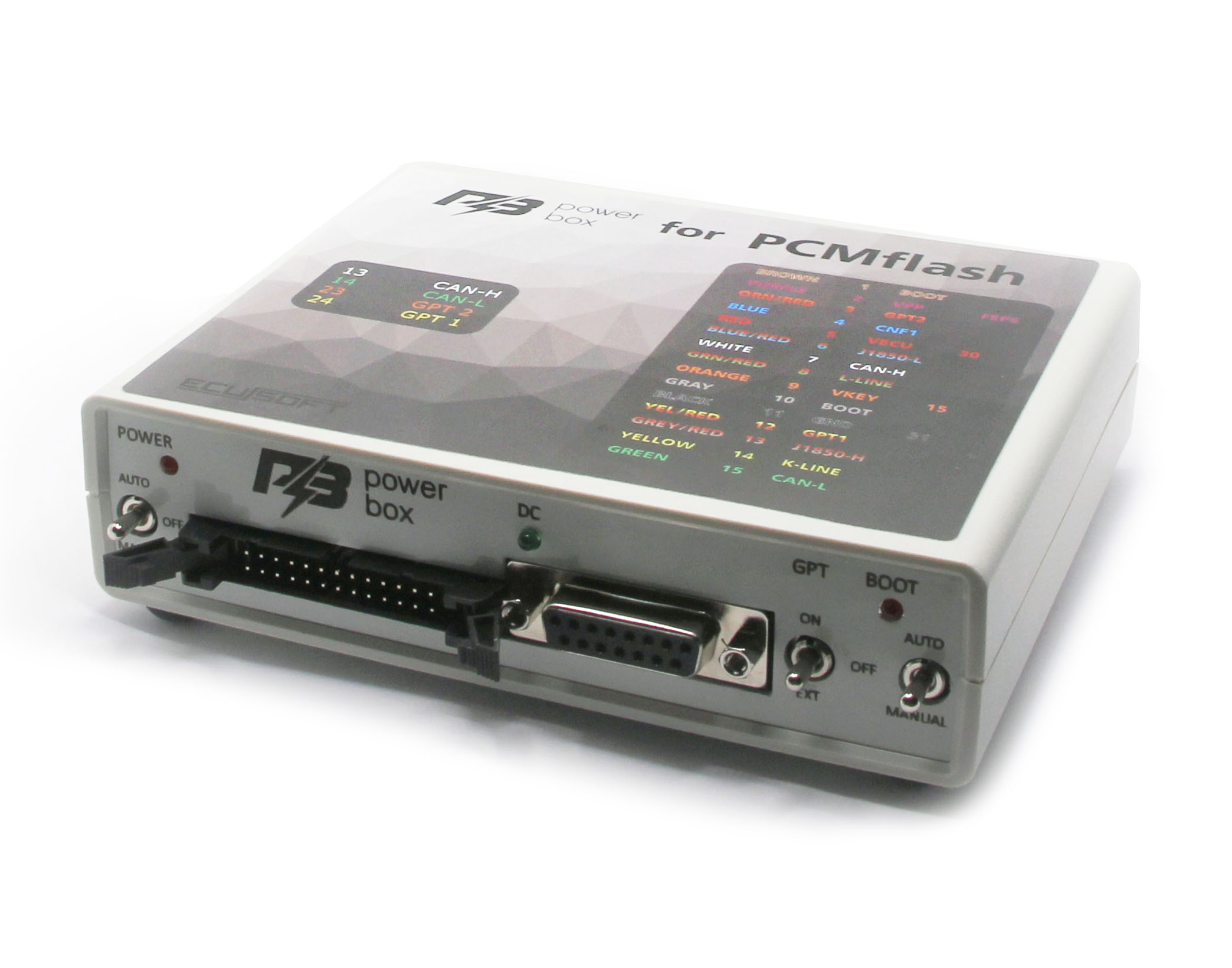

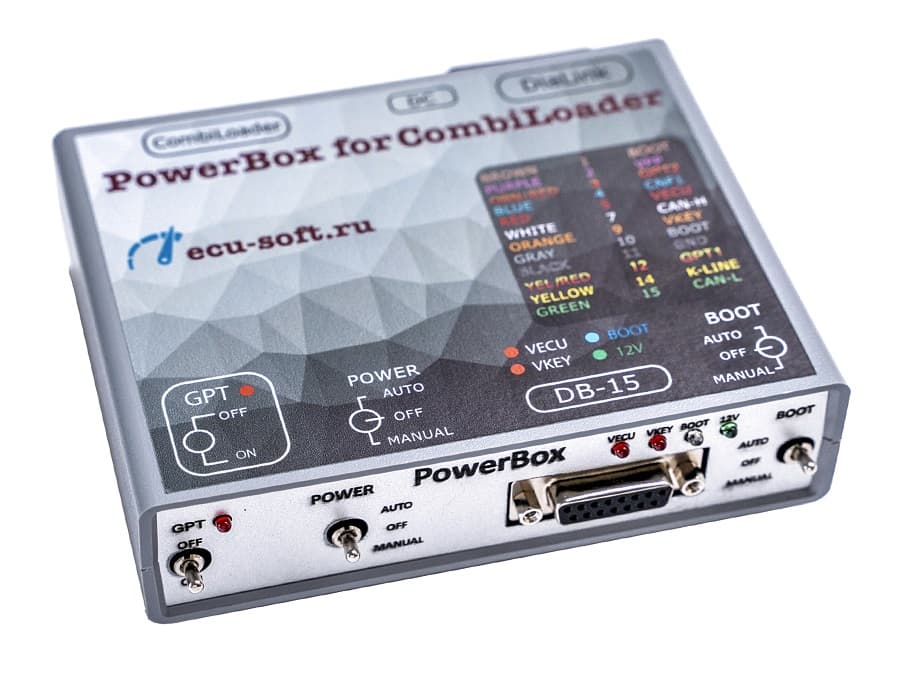

Коммутационный прибор PowerBox for PCMflash предназначен для подключения блока управления к загрузчику программного обеспечения «на столе» и автоматической (если поддерживает загрузчик и адаптер J2534) или ручной коммутации напряжений питания и формирование сигналов RESET, BOOT, CNF1, GPT1, GPT2, WATCHDOG.

Модель 2022 (имеет новое расположение выключателей) года выпуска имеет улучшенный генератор сигнала GPT.

Совместим в автоматическом режиме с загрузчиками, которые используют для управления:

BOOT - OEM12, 12 контакт OBD-II.

Управление подачей питания - L-LINE, 15 контакт OBD-II.

Важно:

Для работы с 71 и 77 модулем PCMflash переключатель BOOT должен быть в положении AUTO или MANUAL. (Индикатор BOOT должен светиться, при подаче питания на ЭБУ).
В режиме MANUAL - питание нужно подавать именно переключателем на PowerBox , а не с внешнего источника.
В режиме GPT позволяет работать c 5V и 12v сигналами, а так же с дифференциальными входами без использования конденсаторов.

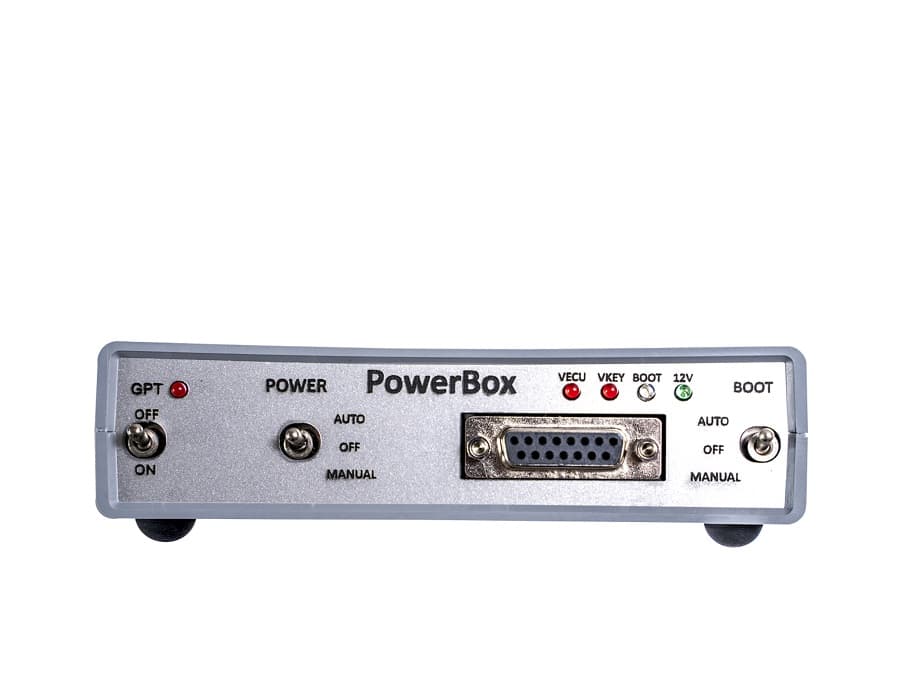

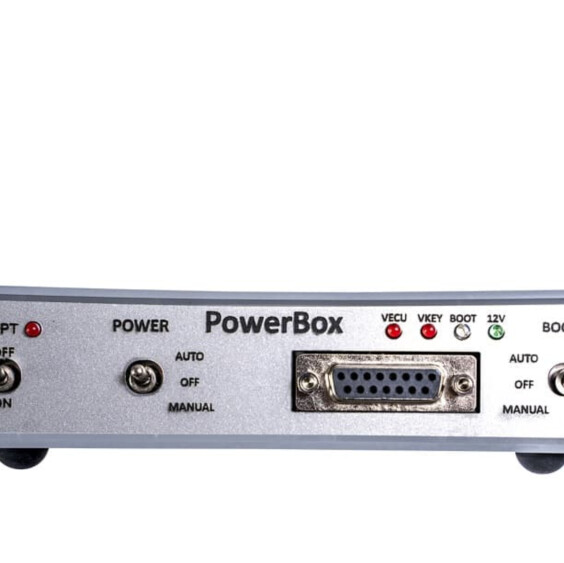

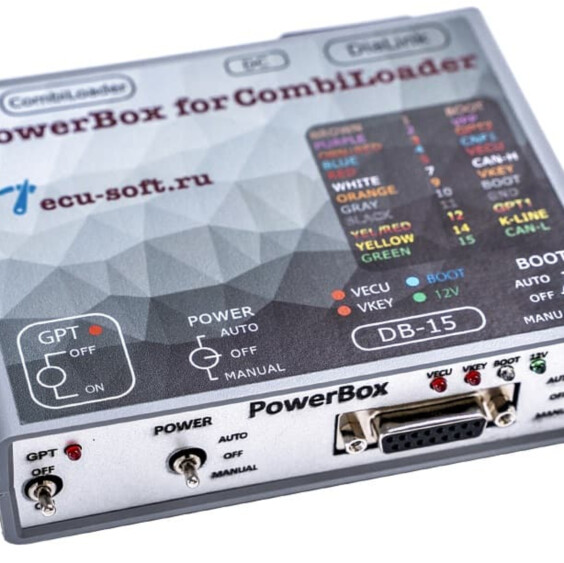

Органы управления

Прибор оснащен тремя переключателями для обеспечения работы в разных режимах.
Переключатель - POWER, управление питанием.
Прибор имеет три режима подачи питания на ЭБУ:

• OFF, выключено, позволяет снять все питающие сигналы с разъёмов IDC-26 и DB-15.
• MANUAL, включено, подает питание на клеммы VECU и VKEY, а также на управляющие выходы в зависимости от выбранной тактики работы.
• AUTO, автоматическое управление, в данном режиме управление питанием производит загрузчик сигналом L-Line (15 контакт OBD-II).

Переключатель BOOT, одновременное управление сигналами BOOT, RESET и CNF1 (3,3 вольта):

• OFF, выключено, позволяет снять все управляющие сигналы с разъёма DB-15.
• MANUAL, включено, подтягивает RESET и BOOT к сигнальному минусу, а CNF1 к +3.3 вольтам.
• AUTO, автоматическое управление, в данном режиме одновременное управление сигналами BOOT, RESET и CNF1 производит загрузчик (12 контакт OBD-II, OEM12).

Для работы встроенного генератора с 71 и 77 модулем PCMflash, переключатель BOOT должен быть в положении MANUAL или AUTO (светодиод BOOT должен светится).
Переключатель GPT:

• OFF, выключено, позволяет снять все управляющие сигналы на сигнальных линиях GPT. Можно использовать для диагностики и "OBD программирования".
• ON, используется встроенные генератор GPT.
• EXT, используется сигнал GPT напрямую с разъёма OBD-II (сигнал формирует scanmatik).

Нельзя использовать сигнал GPT с прибора для подключения напрямую к сигнальным цепям процессора на плате ЭБУ.
Прибор имеет встроенные токоограничивающие резисторы на сигнальных линиях:

• BOOT КОРИЧНЕВЫЙ – 5,1 KОм (Рекомендуется для Infineon C16X и семейства ST10)
• BOOT СЕРЫЙ – 510 Ом (Рекомендуется для TriCore)
• CNF1 - 220 Ом

Шина CAN имеет терминальный резистор 120 Ом, который при необходимости можно отключить - извлечь одноименный джампер (расположен ближе к разъёму DC).

Джампер BOSCH (расположен ближе к разъёму USB) - для работы с блока BOSCH в режиме GPT, для работы с блоками SIMOS12/SIMOS18 в режиме GPT нужно извлечь данный джампер.

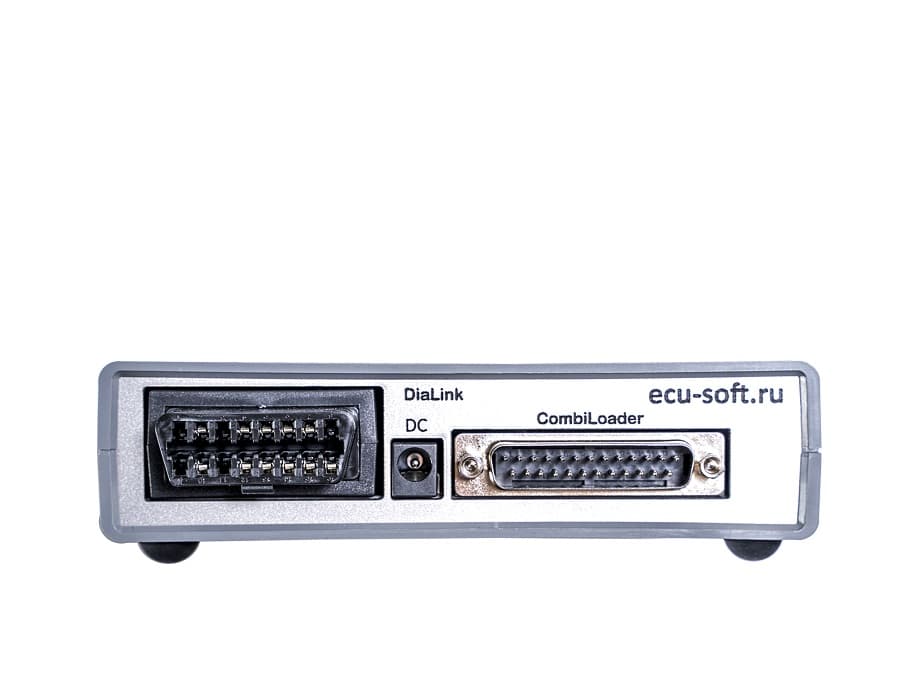

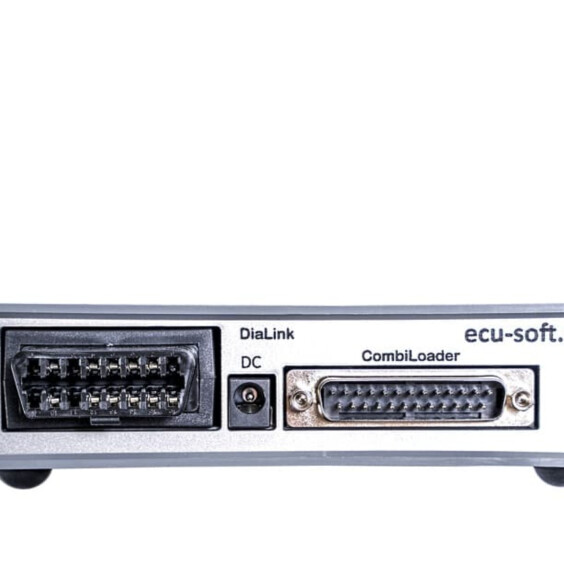

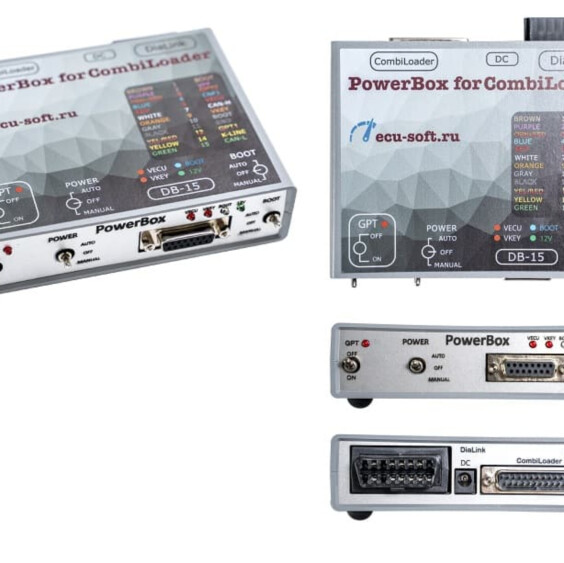

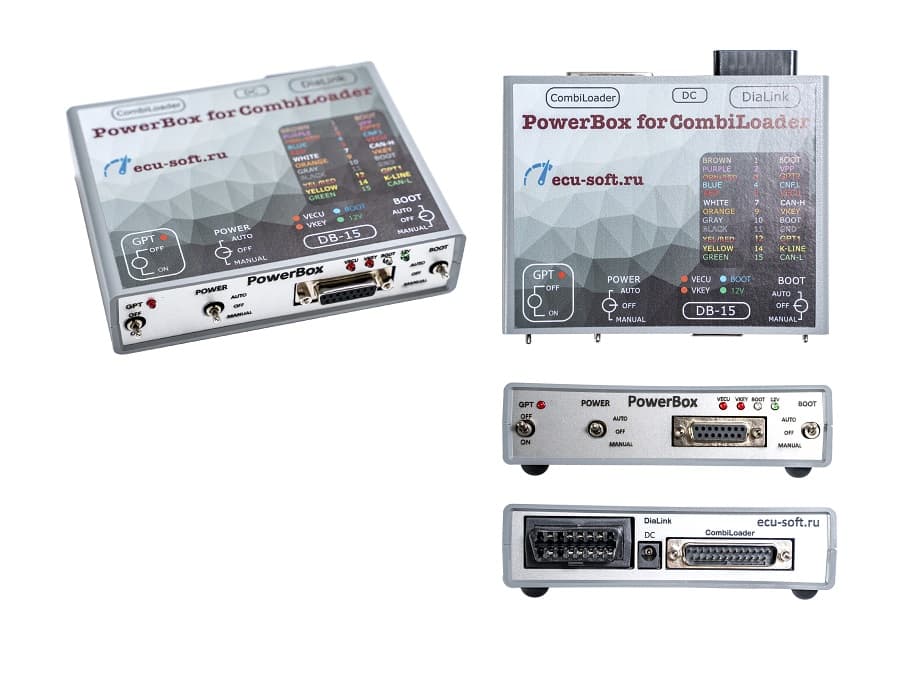

Разъемы:
Прибор оснащен многоцелевыми разъемами, что позволяет гибко производить подключения.

USB разъем предназначен для подключение к компьютеру. Разъем требует подключение при задействовании встроенного преобразователя USB – UART, для обновления программного обеспечения прибора PowerBox, а также при программировании процессоров марки Renesas.

DC разъем предназначен для питания встроенной схемы прибора, а также подключаемого ЭБУ. Рекомендуются к применению только качественные блоки питания. Центральный пин предназначен для +, боковой для -. Имеется защита входа от неверной полярности. При чтении пароля, когда это невозможно на автомобиле, нужно учитывать, что высоковольтные преобразователи в ЭБУ при старте потребляют достаточно большой ток, что может привести к срабатыванию защиты или даже вызвать поломку блока питания.

J2534 разъем предназначен для подключение одноименного интерфейса с разъемом OBD-II.
Разъем имеет следующую схему подключения:

1 GPT1 EXT
2 GPT2 EXT / J1850
4 GND
5 GND
6 CAN-H
7 K-LINE
10 J1850
12 SELECT BOOT
13 VPP
14 CAN-L
15 L-LINE
16 POWER

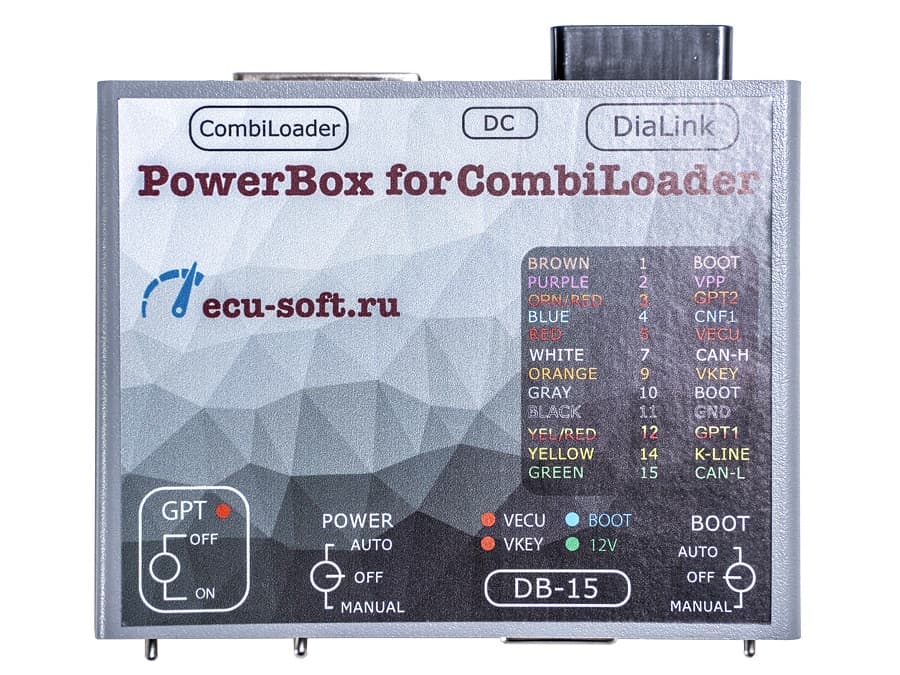

DB-15 разъем предназначен для подключение ЭБУ.
Рекомендуется использовать кабель DB15 - PIN .

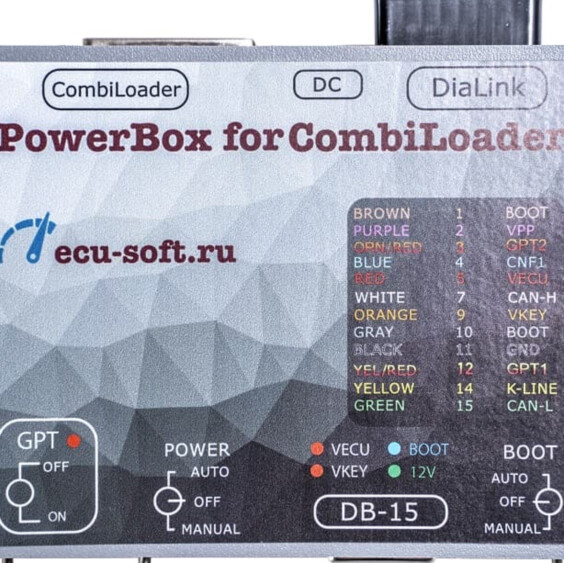

Разъем имеет следующую схему подключения:

1 BOOT BROWN
2 VPP PURPLE
3 GPT2
4 CNF1 BLUE
5 VECU RED
6 J1850 L
7 CAN-H WHITE
9 VKEY ORANGE
10 BOOT GRAY
11 GND BLACK
12 GPT1
13 J1850 H
14 K-LINE YELLOW
15 CAN-L GREEN

IDC-26 разъем предназначен для подключение ЭБУ.
Разъем имеет следующую схему подключения:

1 GND SIGNAL
2 VECU
3 VPP (Pin 13 OBD-II, OEM13)
5 5V
6 GND
7 RXD
8 TXD
10 WATCHDOG
11 5V
12 K-LINE
13 CAN-H
14 CAN-L
15 GND
21 GND
23 GPT2
24 GPT1

Индикаторы:

• Светодиодный индикатор POWER указывает что подано питание на ЭБУ. Мигание индикатора указывает на неустойчивое питание прибора, рекомендуется обесточить прибор минимум на 1 минуту.
• Светодиодный индикатор DC указывает наличие питающего напряжения.
• Светодиодный индикатор BOOT указывает наличие напряжения 3.3 вольта на выходе CNF1, подтяжки к минусу на BOOT и RESET, а так же указывает на режим GPT (светится - 71 или 77 модуль\ выключен - 53 модуль).

ПАК Загрузчик — программа для чтения и записи прошивок в контроллерах с флеш-памятью, устанавливаемых на российские и зарубежные автомобили. Позволяет производить запись калибровок без снятия ЭБУ с автомобиля, используя диагностический метод записи, для тех типов ЭБУ, где это возможно. Загрузчик удобен в работе, надежен, имеет много дополнительных функций, обновляется и обеспечивается технической поддержкой.

Техподдержка осуществляется разработчиком по email .

Кабель с 55-контактным разъемом и кабель с 81-контактным разъемом продаются отдельно.

Дополнительные возможности программы

— Возможность создания двухрежимных прошивок для Январь-5.1, Январь-7.2, VS-5.1 и Микас-7.1
— Удаление дополнительной маски ошибок в последних версиях заводского ПО
— Защита от считывания путем самоуничтожения прошивки при попытке считывания
— Встраивание в код программы функций блокировки стартера
— Встраивание в код программы маршрутного компьютера с 20 функциями
— Защита от копирования путем установки количества нелегальных запусков
— Одновременная работа с парой FLASH / EEPROM
— Коррекция всех идентификаторов прошивок
— Считывание статуса иммобилайзера и его отключение
— Коррекция паспортных данных, хранящихся в EEPROM
— Удаление дополнительной проверки контрольной суммы
— Исправления контрольной суммы
— Коррекция ошибок в серийном ПО

Модули, входящие в базовый комплект:

— BSL режим C16x: широкий перечень импортных и отечественных автомобилей, оснащенных ЭБУ на базе микроконтроллеров семейства C16x.

— BSL режим ST10F168: любые типы ЭБУ на процессорах семейства ST10F168, например, MagnetiMarelli IAW 59F, устанавливаемые на автомобили Fiat.

— BSL режим ST10F27x: широкий перечень импортных и отечественных автомобилей, оснащенных ЭБУ на базе микроконтроллеров семейства ST10F27x.

— BSL режим ST10F280: любые типы ЭБУ на процессорах семейства ST10F280, например, MagnetiMarelli 6LPB, устанавливаемые на автомобили Peugeot.

— BSL режим ST10F296: любые типы ЭБУ на процессорах семейства ST10F296, например, MagnetiMarelli 4HV, устанавливаемые на автомобили Skoda Octavia/Fabia с двигателем 1.4L (BUD).

— Январь-5.1: автомобили ВАЗ.

— Январь-7.2: автомобили ВАЗ.

— VS-5.1: автомобили ВАЗ.

— Bosch C509 Hyundai/Kia: автомобили Hyundai/Kia c ЭБУ на процессора C509 с внешней FLASH Am29F010.

— Bosch MP7.0: автомобили ВАЗ (Модуль предоставляется по запросу).

— Bosch M7.9.7(+): автомобили ВАЗ, ЭБУ Bosch M7.9.7.

— Микас-7.1: автомобили ГАЗ и УАЗ.

— Микас-7.6: автомобили ЗАЗ и Daewoo.

Минимальные требования к ПЭВМ:

• Компьютер под управлением Microsoft Windows™  7/8/10, 2048 МБ ОЗУ, CPU Pentium™ 1 ГГц, видеоадаптер SVGA, 2 свободных USB-порта для подключения хост-адаптера и ключа.
• Работа под управлением систем Microsoft Windows™ XP/2000/2003/Vista возможна не в полном объёме.

Активация

1. Для активации КомбиЛоадер (CombiLoader) и дополнительных модулей требуются два серийных номера: номер хоста и номер ключа защиты. После получения загрузчика сообщите их нам, написав на e-mail: mail@ecutools.ru.
2. Оба номера можно посмотреть в самой программе через меню («Помощь» — «О программе») и скопировать в буфер обмена по двойному клику.
3. После получения кодов активации выберите в программе пункт меню «Помощь» — «Ввести код активации». В появившееся диалоговое окно скопируйте код. Если вы заказали несколько модулей, коды необходимо ввести по очереди, каждый по отдельности.
4. Для активации дополнительных модулей необходимо указывать email, на который вы зарегистрировали прибор. Email, который вы указываете при регистрации прибора, — это важная часть регистрационных данных, о смене Email необходимо сообщать разработчику (support@sms-soft.ru).

При утере всего комплекта (адаптер, хост и ключ) прибор и модули не восстанавливаются, необходимо все покупать заново.

Правила передачи лицензии на продукцию SMS-Soft:

• Новый владелец обязан ДО ПЕРЕДАЧИ ЛИЦЕНЗИИ ознакомиться и принять условия Лицензионного соглашения на приобретаемое ПО и оборудование.
• Прежний владелец должен ДО ПЕРЕДАЧИ ЛИЦЕНЗИИ получить разрешение от правообладателя на передачу лицензии, для этого он должен направить письмо в свободной форме (EMAIL) со своего зарегистрированного почтового ящика, содержащее намерение владельца продать лицензию на ПО и (или) оборудование, полную регистрационную информацию (ФИО, серийные номера, регистрационный EMAIL) и регистрационные данные нового владельца (фамилию, имя, отчество, адрес электронной почты).
• Письмо направлять на адрес support@sms-soft.ru
