Openport 2.0 — самый распространенный в России и один из самых доступных оригинальных J2534-совместимых адаптеров с поддержкой шины CAN, который может использоваться для диагностики и перепрограммирования ЭБУ автомобилей. Является промышленным стандартом для разработчиков программного обеспечения в области чип-тюнинга. Производится, собирается и тестируется в Сан-Франциско, США.

Прибор разработан компанией Tactrix Inc. на замену устаревшей версии 1.3, которая не имела поддержки шины CAN. Изначально, адаптеры серии Openport создавались для работы совместно с ПО EcuFlash, предназначенного для перепрограммирования и редактирования прошивок блоков управления, устанавливаемых на автомобили Mitsubishi и Subaru. Для этих целей в адаптере были реализованы возможности подачи напряжения разрешения программирования на 1,3,9,11,12,13 пины OBD-II разъема или AUX 2.5mm, для использования внешнего коннектора. Отличительной особенностью нового адаптера, помимо поддержки шины CAN, решено было сделать возможность работы со сторонним ПО по протоколу J2534. Для этого был создан специальный драйвер и библиотека, с которой может взаимодействовать любая программа. Такая особенность позволила прибору получить широкую популярность как у разработчиков ПО, так и у специалистов в области диагностики и чип-тюнинга автомобилей.

EcuFlash

EcuFlasher — freeware проект от создателя адаптера Openport. Последнюю актуальную версию (релиз) вы всегда можете скачать с официального сайта производителя. Последнюю актуальную beta-версию, а так же предыдущие официальные и неофициальные релизы вы можете скачать с сайта проекта EvoScan. ПО распространяется бесплатно, может быть установлено и использовано всеми желающими на свой страх и риск. Обращаем ваше внимание, что не смотря на свой статус, публичные beta-версии достаточно стабильны чтобы вы могли использовать их для работы с автомобилями. В своей повседневной работе мы сами используем последнюю актуальную beta-версию. Дистрибутив программы содержит все необходимые для работы драйверы и библиотеки включая Windows J2534 DLL обеспечивающую поддержку работы со сторонним ПО. Если вы собираетесь использовать Openport 2 только для работы со сторонним ПО вы можете скачать драйверы и J2534 DLL отдельно. Подробнее о работе с этим программным продуктом, вы можете узнать из нашей статьи.

Альтернативное ПО

Openport 2.0 — универсальный J2534-совместимый адаптер, а значит он может использоваться с большим количеством программных продуктов, поддерживающих данный протокол. Без его использования, на сегодня, не возможен нормальный тюнинг современных ЭБУ, как отечественного так и импортного производства, с использованием отечественных загрузчиков. Даже чип-тюнинг ВАЗ и УАЗ, оснащенных такими блоками как Bosch МЕ17.х, M75, M86, не возможно представить без использования J2534 адаптера, т. к. работа через с ними, осуществляется по CAN-шине. Прибор протестирован в работе со следующими программными продуктами: PCM Flash, Combiloader, Chiploader, Openbox, MMC Flasher, Multiflasher, BitBox и многими другими! Поддерживается так же большое количество OEM решений для перепрограммирования блоков (Honda, Mitsubishi и др…) и диагностические комплексы ПО дилерского уровня (хорошая совместимость с Toyota Techstream), а так же по для диагностики и логгирования от сторонних производителей (EvoScan, OpenDiag). На рынке также имеются продукты для кодирования блоков и работы с одометрами (EcuCe, MD Flasher).

Технические характеристики

• 32-битный процессор производства ARM (частота 72Mhz)
• поддержка USB 2.0 full speed
• Возможность обновления микропрограммы
• Поддержка следующих OBD-совместимых протоколов:
  • CAN 2.0 (CAN/ISO15765)
  • K-line (ISO9141/ISO14230(KWP2000)/dual K line)
  • J1850 (PWM/VPW)
  • J2534, поддержка режима PassThru с использованием Windows DLL
• Встроенный логгер с возможностью записи на карты памяти microSD / microSDHC
• Встроенный мультиплексор
• Поддержка получения данных для логгера от оборудования Innovate Motorsports через 2.5mm разъем

Внимание — это не клон! C 2010 года наша компания является эксклюзивным дилером Tactrix в России и поставляет только оригинальную продукцию производства Tactrix Inc.

Адаптер CHIPSOFT J2534 Mid будет полезен тем пользователям, которым недостаточно возможностей адаптера CHIPSOFT J2534 Lite. Поддержка большого количества сторонних программ, работающих по стандарту J2534 делает адаптер незаменимым инструментом при диагностике и чиптюнинге, а его цена позволит начать свой бизнес с минимальными финансовыми затратами. Возможность использования различных режимов работы адаптера (J2534 адаптер, KLine адаптер, CANHacker) существенно расширяет возможности его использования.

Технические характеристики CHIPSOFT J2534 Mid адаптера:

• современный мощный 32-битный ARM процессор 72 МГц
• работа под управлением операционной системы реального времени (RTOS)
• поддержка шины USB 2.0 Full-speed
• обновление прошивки устройства через USB
• поддержка стандарта J2534, частично — J2534-2
• защита от переполюсовки, статического напряжения
• поддержка питания +24В при работе с грузовиками и автобусами
• двойное питание для обеспечения надежной работы (+5В USB разъем, +12В OBD2 разъем)
• подача напряжения программирования 5 — 20В с шагом 0,1В на пины 8, 9, 11, 12, 13 OBD2 разъема, максимальный поддерживаемый ток ограничен аппаратно на уровне 20 мА.
• поддержка шины Single wire CAN (SW CAN)
• поддержка второй CAN BUS на пинах 3 — 11 OBD2 разъема (может быть также перекроссирована на пины 1 — 8, 12 — 13, путем запайки перемычек на OBD2 плате внутри адаптера)
• индикация режима работы посредством 3-х светодиодов
• MiniUSB разъем для подключения к компьютеру
• OBD2 корпус

Поддержка следующих протоколов:

• ISO 11898 (raw CAN) до 1Mb/s
• ISO 15765-4 (CAN)
• ISO 14230-4 (Keyword Protocol 2000)
• ISO 9141-2
• GM UART
• SW CAN

Адаптер протестирован с диагностическими программами:

• PCMScan
• ScanXL
• Toyota Techstream
• VersaTuner

С загрузчиками:

• ChipLoader (в полном объеме)
• OpenBox (в полном объеме)
• CombiLoader, MultiFlasher, MMC2 Flasher протестированы в объеме имеющихся модулей (т.е. не в полном объеме)
• PCMFlash

С дилерскими программами:

• Обновление Honda
• Toyota/Lexus — Calibration Update Wizard (CUW)
• GDS2 (дилерская диагностика автомобилей GM группы)

Адаптер может работать в следующих режимах:

• J2534 адаптер
• KLine адаптер
• CANHacker

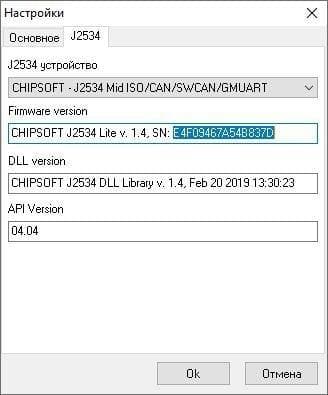

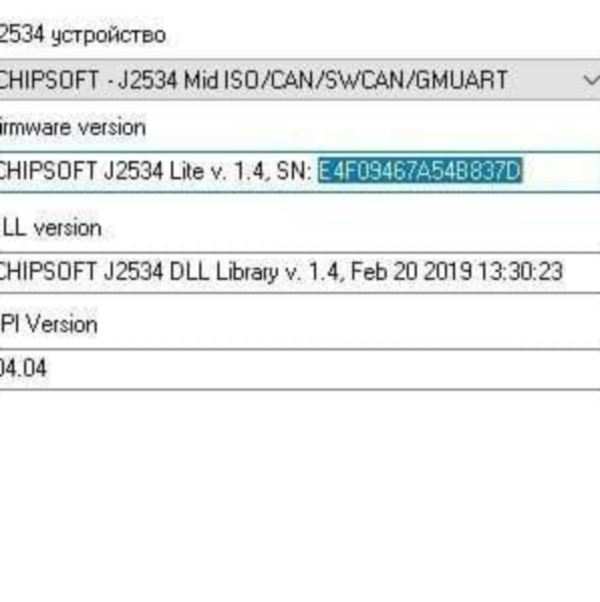

Недорогой универсальный адаптер второго поколения от Chipsoft, предназначенный для диагностики и программирования ЭБУ автомобилей по протоколу J2534, прибор также может функционировать как k-line адаптер. Адаптер выполнен в корпусе разъема OBD-II.

Адаптер полностью совместим по прошивкам с предыдущей версией Chipsoft J2534, поэтому новые обновления прошивок будут работать как на CHIPSOFT J2534, так и на CHIPSOFT J2534 Lite.

Переключение режимов работы J2534/K-line можно осуществлять на лету, без переподключения по USB или обесточивания адаптера.

Технические характеристики адаптера CHIPSOFT J2534 Lite & K-line:

• Cовременный мощный 32-битный ARM процессор 72 МГц
• Работа под управлением операционной системы реального времени (RTOS)
• Поддержка шины USB 2.0 Full-speed
• Обновление прошивки устройства через USB
• Поддержка стандарта J2534
• Подача +5В на 12 пин OBD-II разъема (boot-pin) для работы с ЭБУ Honda
• Возможность работы в режиме k-line адаптера
• Поддержка питания +24В при работе с грузовиками и автобусами
• Защита от переполюсовки, статического напряжения двойное питание для обеспечения надежной работы (+5В USB разъем, +12В OBD2 разъем)
• индикация режима работы посредством 3-х светодиодов
• OBD2 корпус
• MiniUSB разъем для подключения к компьютеру

Список поддерживаемых протоколов в режиме J2534

• ISO 11898 (raw CAN) до 1Mb/s
• ISO 15765-4 (CAN)
• ISO 14230-4 (Keyword Protocol 2000)
• ISO 9141-2
• GM_UART_PS

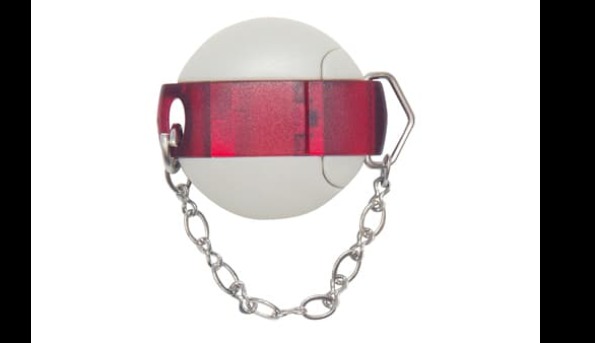

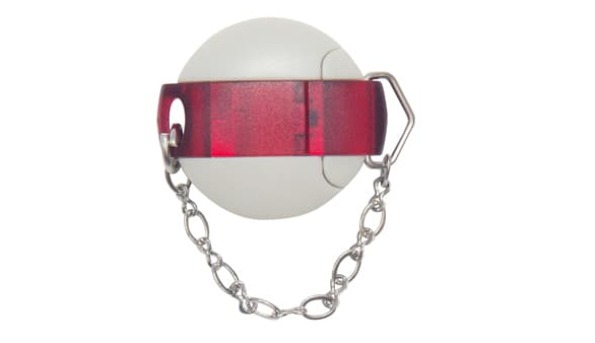

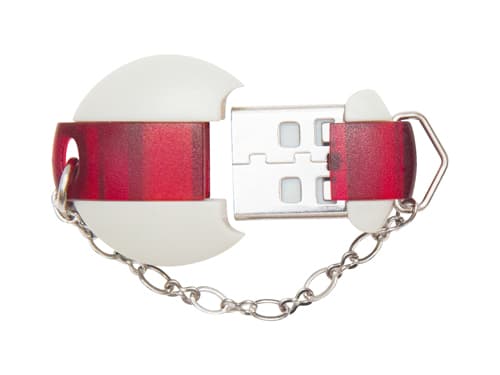

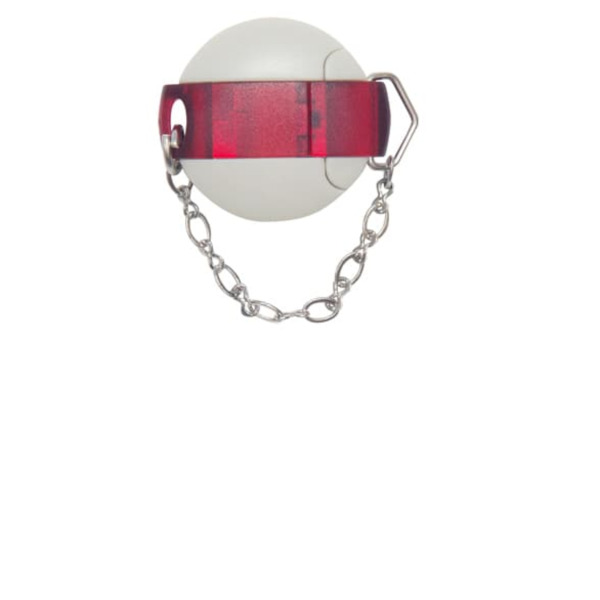

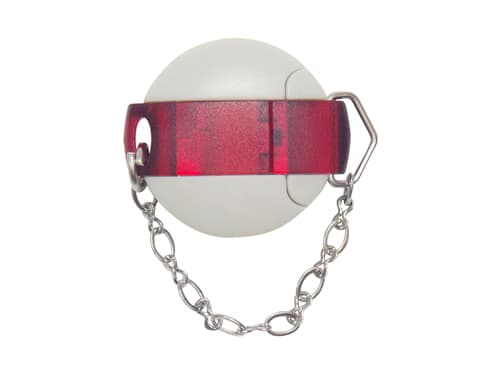

Программа ChipExplorer 2 представляет собой мощный инструмент для редактирования файлов прошивок ЭБУ со следующими возможностями:

1. Просмотр значений калибровок в виде 2-х и 3-х мерных графиков.
2. Расширенное редактирование 2-х и 3-х мерных графиков.
3. Визуальное сравнение прошивок.
4. Одновременная работа с несколькими проектами.
5. Экспорт, импорт значений калибровок.
6. Визуализация прошивки в виде графика.
7. Поиск параметров в визуальном режиме
8. Создание пользователем собственных модулей калибровок
9. Создание модулей калибровок для использования сторонними пользователями.
10. Автоматический поиск параметров с использованием правил подобия
11. Поддержка более пересчета контрольной суммы у более чем 40 типов ЭБУ.
12. Модули калибровок для ЭБУ автомобилей украинского и российского производства в базовой версии.
13. Защита от несанкционированного использования модулей калибровок и проектов.

ChipExplorer поддерживает пересчет контрольных сумм прошивок для следующих типов ЭБУ: Январь 4, Январь 5, Январь 7.2, VS 5.1, Bosch M1.5.4, Bosch ME9.1, EMS3132, EMS3134, HV240, MR140, IAW5SF, IEFI6, ITMS6F, M74, Bosch M7.9.7, Bosch M7.9.8, Bosch ME7.9.9, Микас 10.3, Микас 10.3(+)/Микас 11.3, Микас 11.4, Микас 7.1, Микас 7.6, Delphi MT20U, Delphi MT20U2, Delphi MT22, Delphi MT38, Sagem 3000, Siemens SIM2K-34VR, Siemens, Siemens SIM2K-140/141/341, Siemens SIM2K-47, Siemens SIMK31, Siemens SIMK43, Siemens SIMK42, Simos 7.1, Simtec 7.5, Simtec 7.6, Simtec 7.5, Simtec 7.6, Sirius D3/D4/D32/D42/D52, Sirius S32, Mitsubishi X M32186, Bosch ME17.x.x, SIM28, DME MS43, Visteon, Микас 12.3, Delphi MT80.

Встроенная поддержка редактирования прошивок следующих типов ЭБУ: Январь 4, Январь 5, Январь 7.2, VS 5.1, Bosch M1.5.4, Микас 10.3, Микас 10.3(+)/Микас 11.3, Микас 11.4, Микас 7.1, Микас 7.6.

При необходимости, можно приобрести дополнительные модули калибровок.

Лицензия Professional предусматривает создание и распостранение созданных пользователем модулей калибровок и проектов.

Программа ChipExplorer 2 представляет собой мощный инструмент для редактирования файлов прошивок ЭБУ со следующими возможностями:

Просмотр значений калибровок в виде 2-х и 3-х мерных графиков.

Расширенное редактирование 2-х и 3-х мерных графиков.

Визуальное сравнение прошивок.

Одновременная работа с несколькими проектами.

Экспорт, импорт значений калибровок.

Визуализация прошивки в виде графика.

Поиск параметров в визуальном режиме

Создание пользователем собственных модулей калибровок

Создание модулей калибровок для использования сторонними пользователями.

Автоматический поиск параметров с использованием правил подобия

Поддержка более пересчета контрольной суммы у более чем 40 типов ЭБУ.

Модули калибровок для ЭБУ автомобилей украинского и российского производства в базовой версии.

Защита от несанкционированного использования модулей калибровок и проектов.

ChipExplorer поддерживает пересчет контрольных сумм прошивок для следующих типов ЭБУ: Январь 4, Январь 5, Январь 7.2, VS 5.1, Bosch M1.5.4, Bosch ME9.1, EMS3132, EMS3134, HV240, MR140, IAW5SF, IEFI6, ITMS6F, M74, Bosch M7.9.7, Bosch M7.9.8, Bosch ME7.9.9, Микас 10.3, Микас 10.3(+)/Микас 11.3, Микас 11.4, Микас 7.1, Микас 7.6, Delphi MT20U, MT20U2, Delphi MT22, Delphi MT38, Sagem 3000, Siemens SIM2K-34VR, Siemens, Siemens SIM2K-140/141/341, Siemens SIM2K-47, Siemens SIMK31, Siemens SIMK43, Siemens SIMK42, Simos 7.1, Simtec 7.5, Simtec 7.6, Sirius D3/D4/D32/D42/D52, Sirius S32, Mitsubishi X M32186, Bosch ME17.x.x, SIM28, DME MS43, Visteon, Микас 12.3, Delphi MT80.

Встроенная поддержка редактирования прошивок следующих типов ЭБУ: Январь 4, Январь 5, Январь 7.2, VS 5.1, Bosch M1.5.4, Микас 10.3, Микас 10.3(+)/Микас 11.3, Микас 11.4, Микас 7.1, Микас 7.6.

При необходимости, можно приобрести дополнительные модули калибровок.

Лицензия Standard предусматривает создание модулей калибровок и проектов, но ограничивает их распостранение. Использовать модуль калибровок или проект, созданный под лицензией Standard сможет только пользователь, который их создал. Для распостранения созданных пользователем модулей калибровок и проектов необходима лицензия Professional.

В случае необходимости пользователь может изменить тип лицензии со Standard на Professional.

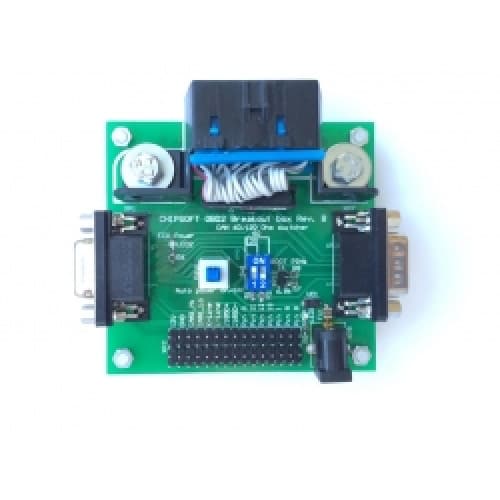

Разветвитель сигналов OBD2 v2 предназначен для работы с ЭБУ на столе при помощи J2534, KLine или любого другого адаптера, без привязки к загрузчику или программе.

В плате реализованы:

• защита от переполюсовки
• предохранитель
• DIP переключатель для установки 60/120 Om на CAN шину
• гребенка 4 по 15
• 2 DB9 разъема (мама и папа)
• автоматическое управление питанием через L-Линию
• 2 бут пина (6.8K и 1K на массу)

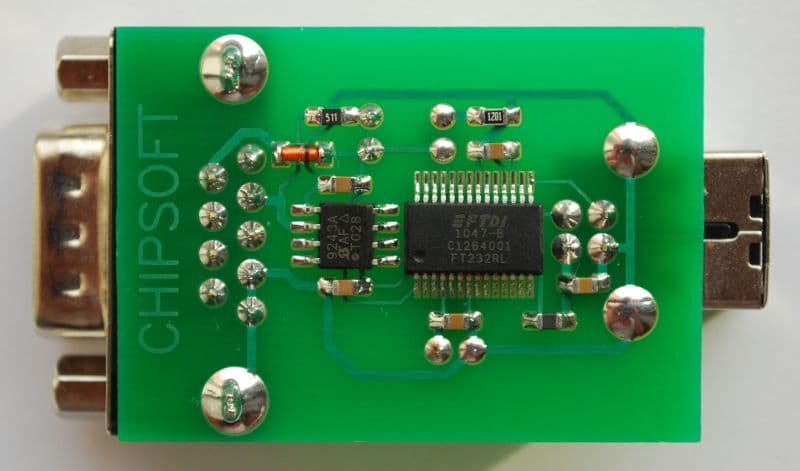

USB k-line адаптер начального уровня от Chipsoft. Распиновка адаптера полностью унифицирована с распиновкой адаптеров ELM327. Соединительные кабели приобретаются отдельно. Протестирован в работе со следующими программными продуктами: Chiploader by Chipsoft; Openbox by Roy; MMC Flasher by Bruce Willis; ST10 Flasher, а так же с большинством широко известных и популярных программ.

Адаптер CHIPSOFT J2534 Pro на данный момент самый мощный по функционалу в линейке адаптеров CHIPSOFT J2534 Lite, CHIPSOFT J2534 Mid. По сравнению с указанными адаптерами имеет больший функционал для диагностики автомобилей, т.к. имеет два мультиплексора для коммутации CAN и KLine шины данных. Поддержка большого количества сторонних программ, работающих по стандарту J2534 делает адаптер незаменимым инструментом при диагностике и чиптюнинге, а его цена позволит начать свой бизнес с минимальными финансовыми затратами. Возможность использования различных режимов работы адаптера (J2534 адаптер, KLine адаптер, CANHacker) существенно расширяет возможности его использования.

Технические характеристики CHIPSOFT J2534 Pro адаптера:

• современный мощный 32-битный ARM процессор 72 МГц
• работа под управлением операционной системы реального времени (RTOS)
• поддержка шины USB 2.0 Full-speed
• обновление прошивки устройства через USB
• поддержка стандарта J2534, частично — J2534-2
• защита от переполюсовки, статического напряжения двойное питание для обеспечения надежной работы (+5В USB разъем, +12В/+24В OBD2 разъем)
• поддержка питания +24В при работе с грузовиками и автобусами
• подача напряжения программирования 5 — 20В с шагом 0,1В на пины 8, 9, 11, 12, 13 OBD2 разъема,
• максимальный поддерживаемый ток ограничен аппаратно на уровне 20 мА.
• поддержка шины Single wire CAN (SW CAN) поддержка дополнительных CAN BUS на пинах 3 — 11, 12 — 13, 1 — 9, 3 — 8 OBD2 разъема
• поддержка дополнительных KLine BUS на пинах 3, 8, 9, 11, 12, 13, 15 OBD2 разъема
• поддержка второй CAN BUS на пинах 3 — 11 OBD2 разъема (может быть также перекроссирована на пины 1 — 8, 12 — 13, путем запайки перемычек на OBD2 плате внутри адаптера)
• индикация режима работы посредством 3-х светодиодов
• качественный MiniUSB разъем (производитель AMP) для подключения к компьютеру OBD2 корпус
• поддержка операционных систем Windows Vista, 7, 8, 10. Как 32-битных, так и 64-битных

Поддержка следующих протоколов:

• ISO 11898 (raw CAN) до 1Mb/s
• ISO 15765-4 (CAN)
• ISO 14230-4 (Keyword Protocol 2000)
• ISO 9141-2 GM UART SW CAN
• ISO22900 (Tech2Win)

Адаптер протестирован с диагностическими программами:

• PCMScan
• ScanXL
• Toyota Techstream
• VersaTuner

С загрузчиками:

• ChipLoader (в полном объеме)
• OpenBox (в полном объеме)
• CombiLoader, MultiFlasher, MMC2 Flasher протестированы в объеме имеющихся модулей (т.е. не в полном объеме)
• PCMFlash

С дилерскими программами:

• Обновление Honda Toyota/Lexus — Calibration Update Wizard (CUW)
• GDS2 (дилерская диагностика автомобилей GM группы)
• Tech2Win (дилерская диагностика автомобилей GM группы)

Адаптер может работать в следующих режимах:

• J2534 адаптер
• KLine адаптер
• CANHacker

Программа-загрузчик ChipLoaderNG — новое поколение программаторов от ChipSoft.

У загрузчика полностью переработано ядро, что ускорит процесс добавления новых модулей, а также сделает его более удобным в использовании.

Все новые модули теперь будут добавляться только в ChipLoaderNG. Предыдущая версия ChipLoader (на данный момент последняя версия — 2.39) будет и дальше сопровождаться, обновляться, но новые модули в нее добавляться не будут. Планируется постепенный перенос всех модулей ChipLoader в ChipLoaderNG.

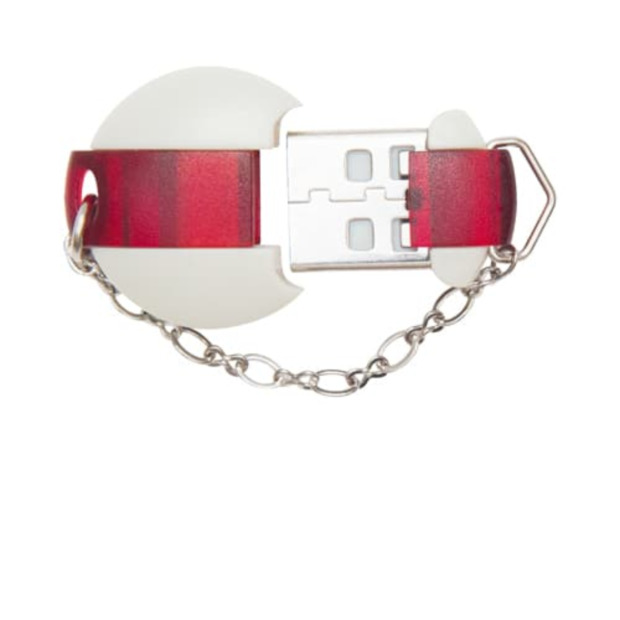

ChipLoaderNG работает с тем же ключом SenseLock, что и ChipLoader, ничего дополнительно от пользователя не требуется. На одном компьютере могут быть установлены как ChipLoader, так и ChipLoaderNG, однако в один и тот же момент времени может работать только один загрузчик.

Некоторые операции (например, идентификацию ЭБУ, чтение и сброс ошибок) можно будет выполнять без наличия соответствующей лицензии, а также и без ключа SenseLock. Это позволит оценить возможности модуля до его приобретения.

Для работы требуется ОС Windows 7 или выше.

В базовую комплектацию программы входит поддержка следующих типов ЭБУ для версии ChipLoader2:

• Январь-5.x,
• Январь-7.2,
• VS-5.1,
• Bosch M7.9.7,
• M7.9.7+,
• Микас-7.1,
• Микас-7.6,
• Микас-10.3,
• Микас-10.3+ (Микас-11),
• Микас-11 (автомобили ГАЗ),
• VS-8,
• Январь-7.2+,
• Kefico M 7.9.7,
• Bosch MP-7.0,
• Bosch ME 7.9.9,
• Bosch M 7.9.8,
• Bosch ME 7.1,
• Bosch ME 7.5,
• Bosch ME 7.5.10,
• Bosch ME 7.9.7.

Техническая поддержка осуществляется производителем.
