Разветвитель сигналов OBD2 v2 предназначен для работы с ЭБУ на столе при помощи J2534, KLine или любого другого адаптера, без привязки к загрузчику или программе.
В плате реализованы:
Универсальный кабель для Chipsoft OBD2 Breakout Box V2 для работы с блоками на столе.
Распиновка:
черный — 1, 2 — масса/ маленькая, средняя, большая
белый — 3 — CAN High/ маленькая
жёлтый — 4 — ISO 9141–2 K-Line/ маленькая
зеленый — 5 — СAN Low/ маленькая
синий/черный — 6 — J1850 BUS-/ маленькая
синий/белый — 7 — J1850 BUS+/ маленькая
фиолетовый — 8 — ISO 9141–2 L–Line/ маленькая
красный — 9 — +12V/ 2 маленьких, средняя, большая
Openport 2.0
Openport 2.0 — самый распространенный в России и один из самых доступных оригинальных J2534-совместимых адаптеров с поддержкой шины CAN, который может использоваться для диагностики и перепрограммирования ЭБУ автомобилей. Является промышленным стандартом для разработчиков программного обеспечения в области чип-тюнинга. Производится, собирается и тестируется в Сан-Франциско, США.
Прибор разработан компанией Tactrix Inc. на замену устаревшей версии 1.3, которая не имела поддержки шины CAN. Изначально, адаптеры серии Openport создавались для работы совместно с ПО EcuFlash, предназначенного для перепрограммирования и редактирования прошивок блоков управления, устанавливаемых на автомобили Mitsubishi и Subaru. Для этих целей в адаптере были реализованы возможности подачи напряжения разрешения программирования на 1,3,9,11,12,13 пины OBD-II разъема или AUX 2.5mm, для использования внешнего коннектора. Отличительной особенностью нового адаптера, помимо поддержки шины CAN, решено было сделать возможность работы со сторонним ПО по протоколу J2534. Для этого был создан специальный драйвер и библиотека, с которой может взаимодействовать любая программа. Такая особенность позволила прибору получить широкую популярность как у разработчиков ПО, так и у специалистов в области диагностики и чип-тюнинга автомобилей.
EcuFlasher — freeware проект от создателя адаптера Openport. Последнюю актуальную версию (релиз) вы всегда можете скачать с официального сайта производителя. Последнюю актуальную beta-версию, а так же предыдущие официальные и неофициальные релизы вы можете скачать с сайта проекта EvoScan. ПО распространяется бесплатно, может быть установлено и использовано всеми желающими на свой страх и риск. Обращаем ваше внимание, что не смотря на свой статус, публичные beta-версии достаточно стабильны чтобы вы могли использовать их для работы с автомобилями. В своей повседневной работе мы сами используем последнюю актуальную beta-версию. Дистрибутив программы содержит все необходимые для работы драйверы и библиотеки включая Windows J2534 DLL обеспечивающую поддержку работы со сторонним ПО. Если вы собираетесь использовать Openport 2 только для работы со сторонним ПО вы можете скачать драйверы и J2534 DLL отдельно. Подробнее о работе с этим программным продуктом, вы можете узнать из нашей статьи.
Openport 2.0 — универсальный J2534-совместимый адаптер, а значит он может использоваться с большим количеством программных продуктов, поддерживающих данный протокол. Без его использования, на сегодня, не возможен нормальный тюнинг современных ЭБУ, как отечественного так и импортного производства, с использованием отечественных загрузчиков. Даже чип-тюнинг ВАЗ и УАЗ, оснащенных такими блоками как Bosch МЕ17.х, M75, M86, не возможно представить без использования J2534 адаптера, т. к. работа через с ними, осуществляется по CAN-шине. Прибор протестирован в работе со следующими программными продуктами: PCM Flash, Combiloader, Chiploader, Openbox, MMC Flasher, Multiflasher, BitBox и многими другими! Поддерживается так же большое количество OEM решений для перепрограммирования блоков (Honda, Mitsubishi и др…) и диагностические комплексы ПО дилерского уровня (хорошая совместимость с Toyota Techstream), а так же по для диагностики и логгирования от сторонних производителей (EvoScan, OpenDiag). На рынке также имеются продукты для кодирования блоков и работы с одометрами (EcuCe, MD Flasher).
Внимание — это не клон! C 2010 года наша компания является эксклюзивным дилером Tactrix в России и поставляет только оригинальную продукцию производства Tactrix Inc.
Chiploader 2
Программа-загрузчик ChipLoader предназначена для программирования большого количества блоков управления отечественного (Ителма, Автэл) и импортного (Bosch M(P,E,D,G) 7.x.x, Siemens SIMK 31/41/43, SIM2K 47/140/141/341/D160/34VR, Sirius D3/D4/D32/D42, Simtec 7x/8x, Simos 7.1, MS43, EMS3132; Delphi MT20x/22/38/80, MR140/HW240; ACDelco IEFI6/ITMS-6F; Keihin с процессорами SH7058 и др.), производства. Поддерживается работа с процессорами TriCore TC1762/TC1796 в режиме BSL.
В базовую комплектацию программы входит поддержка следующих типов ЭБУ:
Поддержка других типов ЭБУ реализована с помощью дополнительных модулей. Это значит, что в зависимости от потребностей пользователя в поддерживаемых ЭБУ можно подобрать оптимальную конфигурацию с разумными затратами. С какими адаптерами работает chiploader, и подробную инструкцию можно посмотреть по ссылке.
Таким образом Chiploader подходит для чип-тюнинга многих автомобилей ВАЗ, ГАЗ, УАЗ, ЗАЗ, Daewoo, Chevrolet, Opel, Hyundai, Kia, Chery, Geely, Renault, Dacia, Volkswagen, Audi, Skoda, Seat, BMW, Honda.
Расширение функциональных возможностей за счет использования внешних плагинов:
Программа работает с USB ключом, который входит в комплект поставки с программой.
Программирование блоков осуществляется с помощью обычного K-Line адаптера (как COM, так и USB) либо через J2534 устройство. Для большинства ЭБУ возможно программирование через диагностический разъем, для некоторых блоков поддерживается работа в BSL режиме а так же программирование EEPROM.
Техническая поддержка осуществляется производителем.
Для активации программы и дополнительных модулей необходим серийный номер (идентификатор) ключа. Номер состоит из 16 символов. Он доступен в утилите KeyManager из дистрибутива ChipLoader. После получения ключа отправьте нам идентификатор на e-mail: mail@ecutools.ru
Chipsoft J2534 Mid & K-line
Адаптер CHIPSOFT J2534 Mid будет полезен тем пользователям, которым недостаточно возможностей адаптера CHIPSOFT J2534 Lite. Поддержка большого количества сторонних программ, работающих по стандарту J2534 делает адаптер незаменимым инструментом при диагностике и чиптюнинге, а его цена позволит начать свой бизнес с минимальными финансовыми затратами. Возможность использования различных режимов работы адаптера (J2534 адаптер, KLine адаптер, CANHacker) существенно расширяет возможности его использования.
Chipsoft J2534 Lite & K-line
Недорогой универсальный адаптер второго поколения от Chipsoft, предназначенный для диагностики и программирования ЭБУ автомобилей по протоколу J2534, прибор также может функционировать как k-line адаптер. Адаптер выполнен в корпусе разъема OBD-II.
Адаптер полностью совместим по прошивкам с предыдущей версией Chipsoft J2534, поэтому новые обновления прошивок будут работать как на CHIPSOFT J2534, так и на CHIPSOFT J2534 Lite.
Переключение режимов работы J2534/K-line можно осуществлять на лету, без переподключения по USB или обесточивания адаптера.

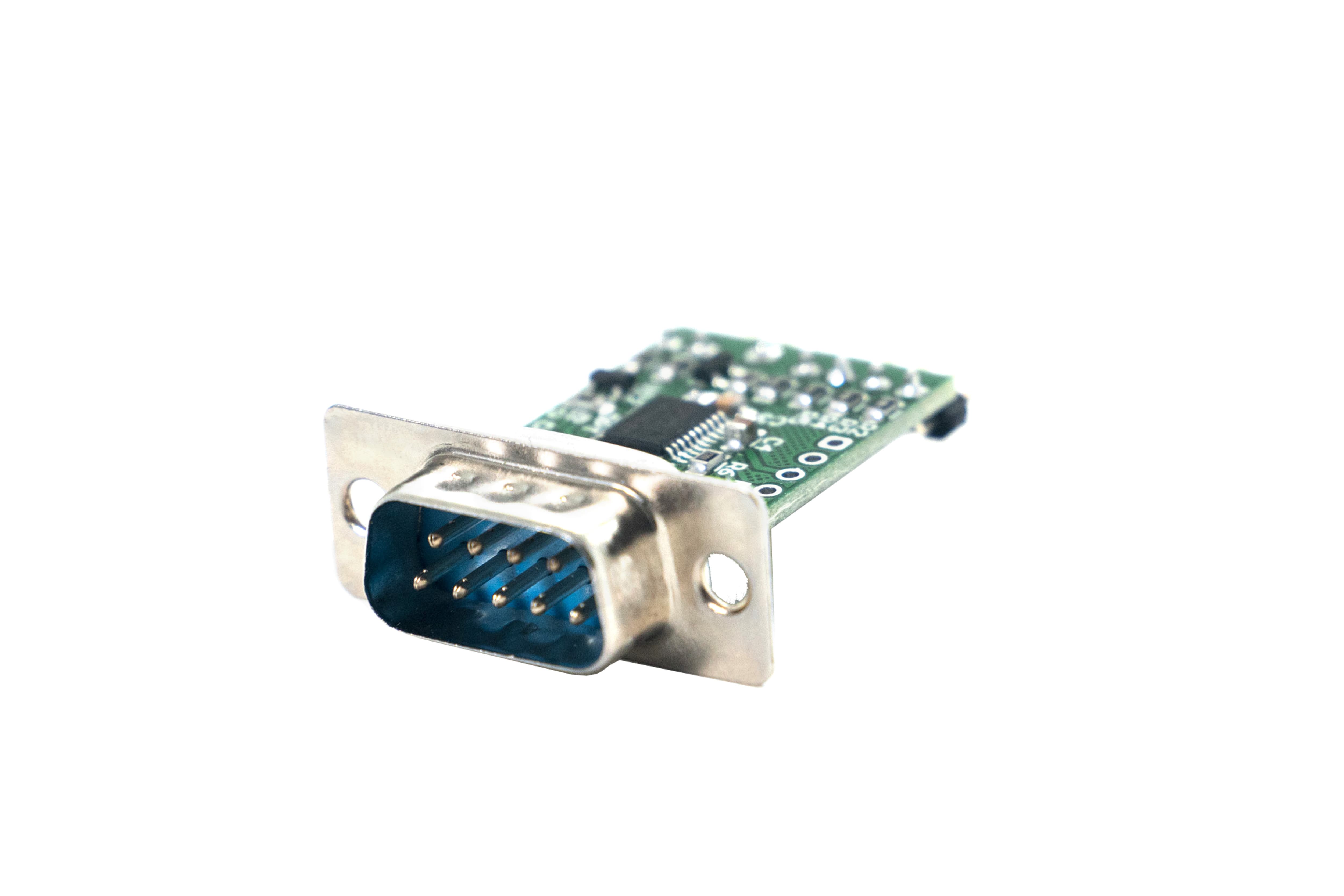

Chipsoft GPT adapter
Предназначен для генерации необходимых сигналов для чтения паролей процессора Tricore (ЭБУ современных авто BMW, Mercedes, и т.д). Адаптер выполнен в виде платы, которая подключается к CHIPSOFT OBD2 BreakOut Box.
Дополнительно в адаптере предусмотрены 4 бут пина на 3.3В через резистор 1К (используется для работы с ЭБУ Tricore ).
ChipLoader, модуль Tricore, CHIPSOFT J2534, CHIPSOFT OBD2 BreakOut Box, CHIPSOFT GPT Adapter представляют собой законченное решение для работы с широким спектром ЭБУ на базе процессора Tricore.
Chipsoft J2534 Pro & K-line
Адаптер CHIPSOFT J2534 Pro на данный момент самый мощный по функционалу в линейке адаптеров CHIPSOFT J2534 Lite, CHIPSOFT J2534 Mid. По сравнению с указанными адаптерами имеет больший функционал для диагностики автомобилей, т.к. имеет два мультиплексора для коммутации CAN и KLine шины данных. Поддержка большого количества сторонних программ, работающих по стандарту J2534 делает адаптер незаменимым инструментом при диагностике и чиптюнинге, а его цена позволит начать свой бизнес с минимальными финансовыми затратами. Возможность использования различных режимов работы адаптера (J2534 адаптер, KLine адаптер, CANHacker) существенно расширяет возможности его использования.
ChipLoaderNG
Программа-загрузчик ChipLoaderNG — новое поколение программаторов от ChipSoft.
У загрузчика полностью переработано ядро, что ускорит процесс добавления новых модулей, а также сделает его более удобным в использовании.
Все новые модули теперь будут добавляться только в ChipLoaderNG. Предыдущая версия ChipLoader (на данный момент последняя версия — 2.39) будет и дальше сопровождаться, обновляться, но новые модули в нее добавляться не будут. Планируется постепенный перенос всех модулей ChipLoader в ChipLoaderNG.
ChipLoaderNG работает с тем же ключом SenseLock, что и ChipLoader, ничего дополнительно от пользователя не требуется. На одном компьютере могут быть установлены как ChipLoader, так и ChipLoaderNG, однако в один и тот же момент времени может работать только один загрузчик.
Некоторые операции (например, идентификацию ЭБУ, чтение и сброс ошибок) можно будет выполнять без наличия соответствующей лицензии, а также и без ключа SenseLock. Это позволит оценить возможности модуля до его приобретения.
Для работы требуется ОС Windows 7 или выше.
В базовую комплектацию программы входит поддержка следующих типов ЭБУ для версии ChipLoader2:
Техническая поддержка осуществляется производителем.
