ELS27 (ИП Калиниченко А. И. и ИП Смайлов А. А.) — российский диагностический интерфейс собственной разработки, предназначенный для подключения компьютера или мобильного устройства к электронным системам автомобиля. Адаптер сочетает совместимость с протоколом ELM327 с расширенными возможностями работы с автомобильными сетями и высокой скоростью обмена данными.
Устройство поддерживает CAN- и K-Line-протоколы и позволяет работать с автомобилями, в которых используется несколько независимых шин. Это особенно важно для современных моделей, где силовые, кузовные и мультимедийные системы могут находиться на отдельных CAN-сетях.
ELS27 совместим с программами, использующими интерфейс ELM327. Одним из наиболее популярных вариантов применения является FORScan, предназначенный для диагностики, сервисных операций и конфигурирования автомобилей Ford, Mazda, Lincoln и Mercury. Адаптер также работает с другими совместимыми диагностическими программами.
Актуальное поколение ELS27 v5.2 выпускается в нескольких вариантах исполнения. Полная версия построена на USB-UART контроллере FTDI FT232RL и подключается через USB Type-C. Для адаптеров пятого поколения доступен отдельный беспроводной модуль, позволяющий использовать Wi-Fi и Bluetooth.
Для настройки и обслуживания современных адаптеров используется ELS27 Web Tool. Он позволяет просматривать информацию об устройстве, контролировать напряжение, изменять скорость UART, настраивать программируемые параметры и обновлять прошивку.
В каталоге ECUTools представлены диагностические адаптеры ELS27 для работы с FORScan и другим совместимым программным обеспечением, а также соответствующие лицензии и дополнительная оснастка.

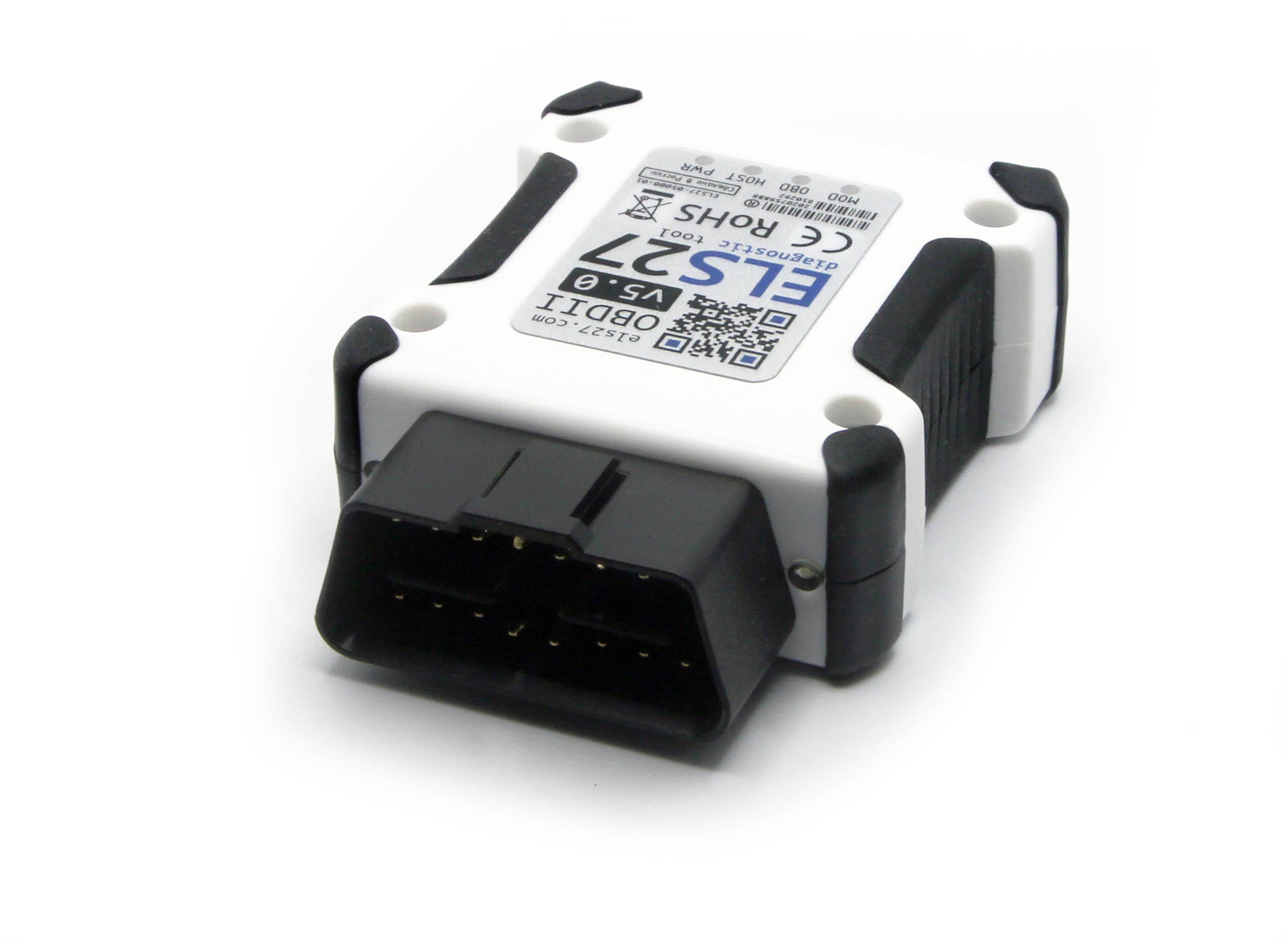

Адаптер ELS27 v5 (Базовый комплект)
ELS27 v5 — это новый автомобильный диагностический адаптер, сочетающий в себе полную совместимость с ELM327, высокую надежность и скорость работы с бортовыми сетями автомобиля. Прибор поддерживает работу с CAN-шиной и K-L-линиями автомобилей. Сферы применения: диагностика различных систем автомобиля, чтение/сброс кодов неисправностей (DTC), включение/отключение дополнительных функций, модулей и многое другое. Благодаря высокому качеству изготовления и стабильной работе, а также низкой стоимости, адаптер получил широкое признание среди специалистов по ремонту и владельцев автомобилей Ford и Mazda.
USB Type-C
Дополнительный CAN на пинах 12/13.
Пересмотрена схема протоколов и убрано соединение (перемычка) Pin 8 - Pin 9, а также Pin 7 - Pin 12. Также заменили механическое реле на отдельный трансивер и добавили ещё один для CAN линии на пинах 12/13 (часто используются в Renault).
Flash and EEPROM Programming Signal (FEPS) - это сигнал для перевода блоков ЭБУ в режим программирования. Используется для блоков Ford до 2011 года выпуска.
R - reset, сброс настроек модуля. M - mode, режим работы WiFi или Bluetooth (в зависимости от режима загорается соответствующий светодиод (B или W) рядом с кнопкой. Внимание! В данном лоте нет встроенного беспроводного модуля!
Плата с процессором и интерфейсная плата - это две разные платы, а значит мы можем "обновлять" до v5.0 более ранние версии адаптеров начиная с v3.0.
Стандартные OBDII
Нестандартные OBDII
Запрещено:

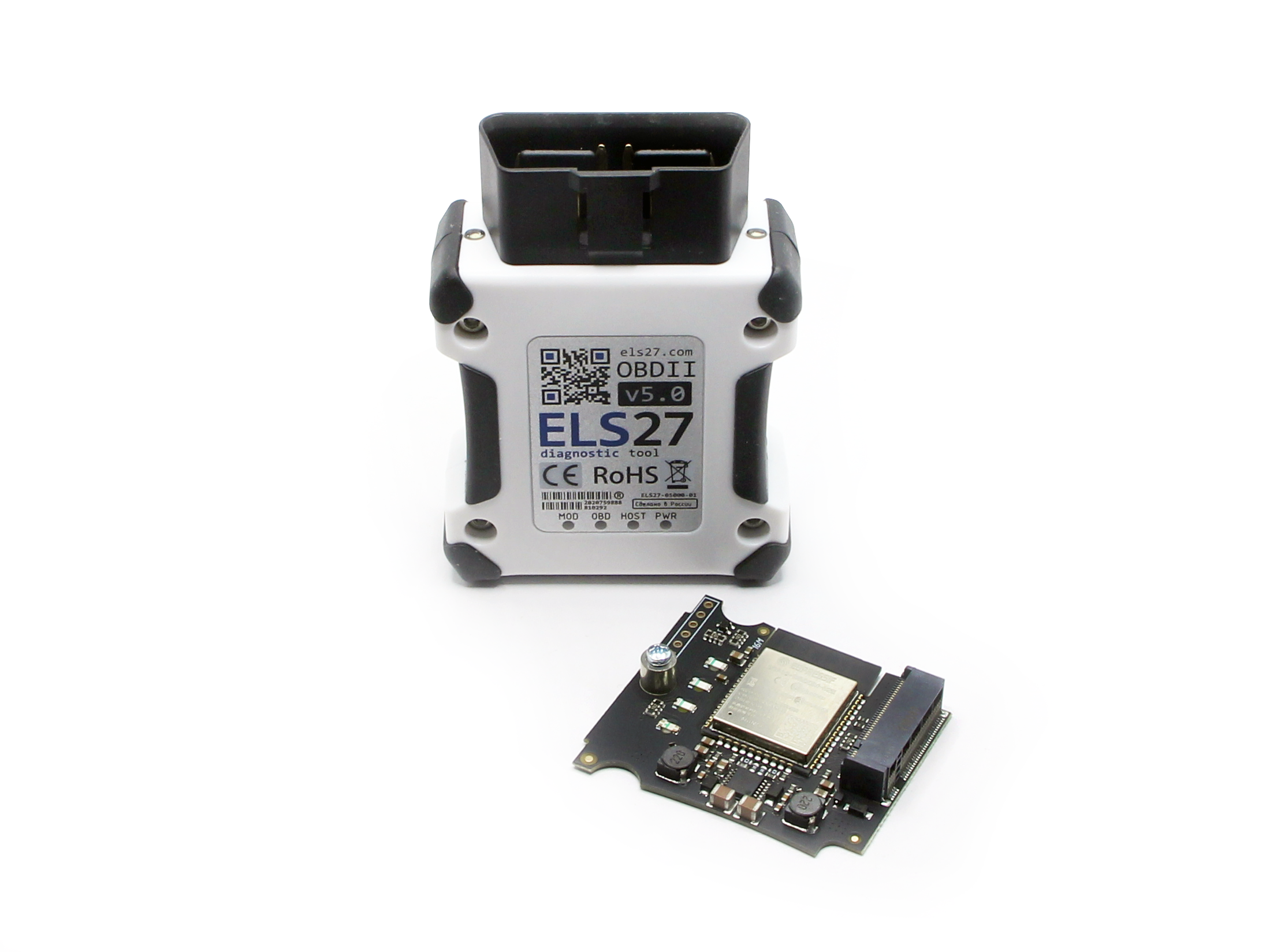

ELS27 v5 (Базовый комплект) + модуль WiFi/Bluetooth
ELS27 v5 — это новый автомобильный диагностический адаптер, сочетающий в себе полную совместимость с ELM327, высокую надежность и скорость работы с бортовыми сетями автомобиля. Прибор поддерживает работу с CAN-шиной и K-L-линиями автомобилей. Сферы применения: диагностика различных систем автомобиля, чтение/сброс кодов неисправностей (DTC), включение/отключение дополнительных функций, модулей и многое другое. Благодаря высокому качеству изготовления и стабильной работе, а также низкой стоимости, адаптер получил широкое признание среди специалистов по ремонту и владельцев автомобилей Ford и Mazda.
USB Type-C
Дополнительный CAN на пинах 12/13.
Пересмотрена схема протоколов и убрано соединение (перемычка) Pin 8 - Pin 9, а также Pin 7 - Pin 12. Также заменили механическое реле на отдельный трансивер и добавили ещё один для CAN линии на пинах 12/13 (часто используются в Renault).
Адаптер ELS27 v5.2 (Полный комплект)
ELS27 v5.2 — это новый автомобильный диагностический адаптер, сочетающий в себе полную совместимость с ELM327, высокую надежность и скорость работы с бортовыми сетями автомобиля. Прибор поддерживает работу с CAN-шиной и K-L-линиями автомобилей. Сферы применения: диагностика различных систем автомобиля, чтение/сброс кодов неисправностей (DTC), включение/отключение дополнительных функций, модулей и многое другое. Благодаря высокому качеству изготовления и стабильной работе, а также низкой стоимости, адаптер получил широкое признание среди специалистов по ремонту и владельцев автомобилей Ford и Mazda.
Собран на FTDI FT232RL, с микросхемой L9637D, с установленным модулем Wi-Fi. В комплекте провод USB Type-C to Type-C плюс переходник на Type-A.
3-11 (по умолчанию)
1-8
12-13
13-12
1-9
3-8
ВНИМАНИЕ! Переключение шин на данные контакты должна быть реализована в софте.
В адаптере нет терминирующих резисторов (терминаторов шины). Для работы с блоками "на столе" необходимо предусмотреть их.
- Совместимость с модулями Wi-Fi такая же, как и v5.0, но также добавилась возможность обновлять Wi-Fi 16Мб по проводу (адаптер v5.0 по проводу прошивает только 4Мб из-за различий в процессоре самого модуля).
Адаптер ELS27 v5.2 поддерживает следующие автомобильные протоколы:
Стандартные OBDII
Нестандартные OBDII
