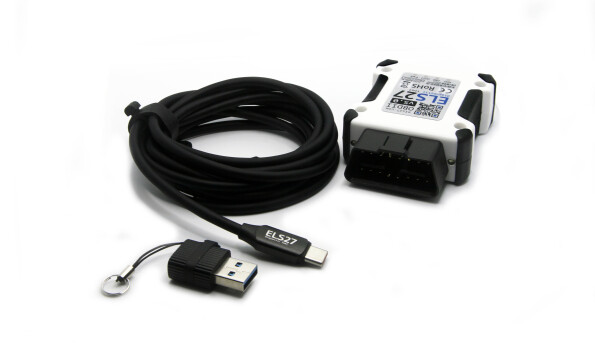

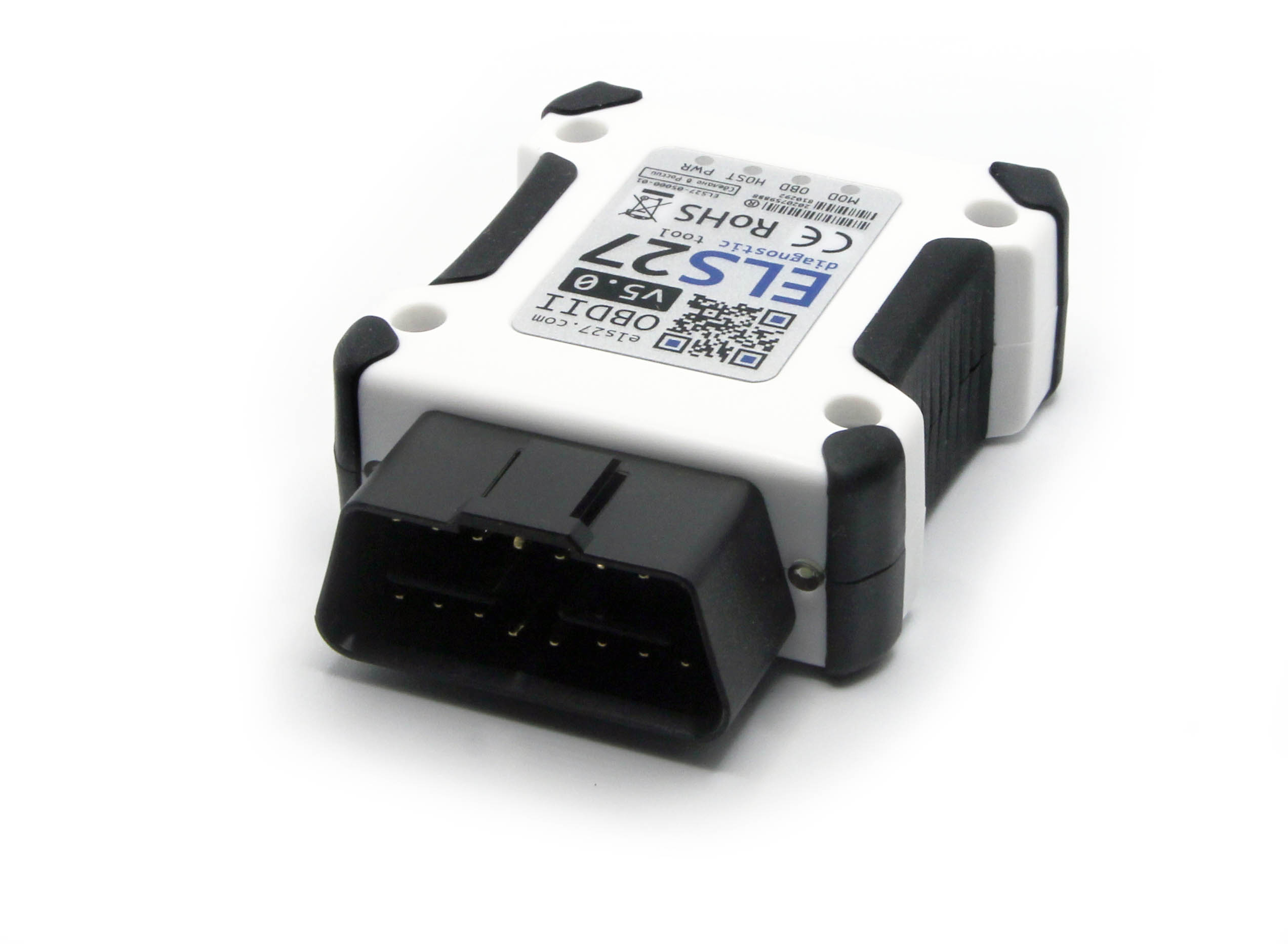

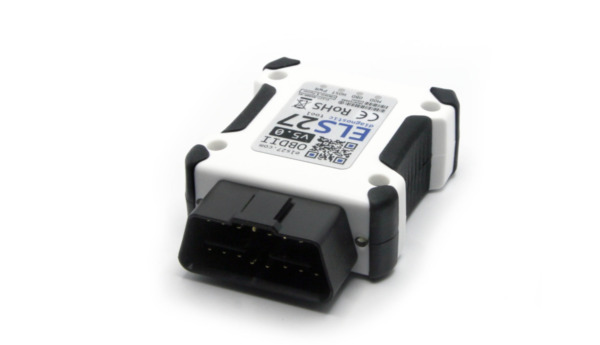

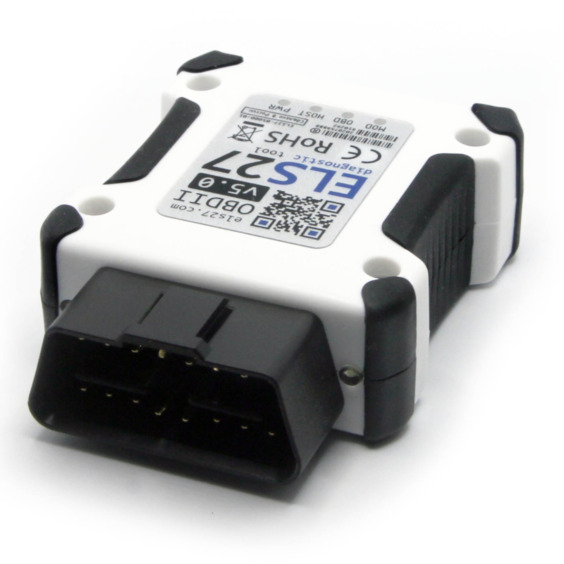

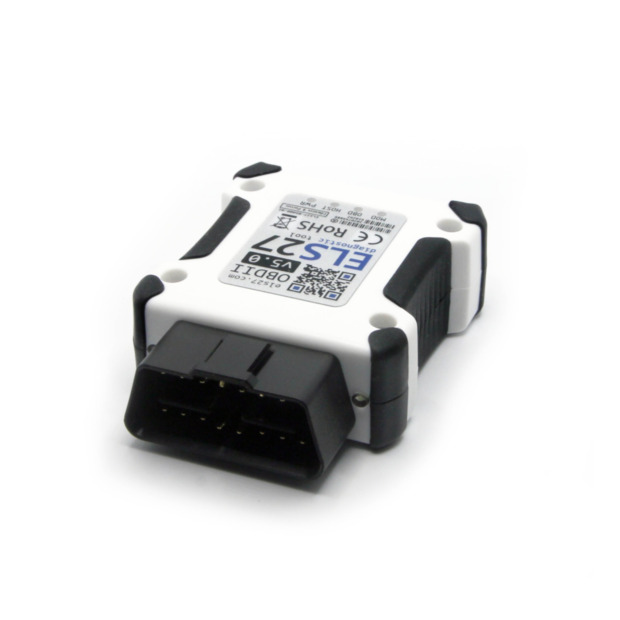

Адаптер ELS27 v5

ELS27 v5 — это новый автомобильный диагностический адаптер, сочетающий в себе полную совместимость с ELM327, высокую надежность и скорость работы с бортовыми сетями автомобиля. Прибор поддерживает работу с CAN-шиной и K-L-линиями автомобилей. Сферы применения: диагностика различных систем автомобиля, чтение/сброс кодов неисправностей (DTC), включение/отключение дополнительных функций, модулей и многое другое. Благодаря высокому качеству изготовления и стабильной работе, а также низкой стоимости, адаптер получил широкое признание среди специалистов по ремонту и владельцев автомобилей Ford и Mazda.

Обновления адаптера ELS27:

• Новый корпус

• USB Type-C

• Дополнительный CAN на пинах 12/13.

Пересмотрена схема протоколов и убрано соединение (перемычка) Pin 8 - Pin 9, а также Pin 7 - Pin 12. Также заменили механическое реле на отдельный трансивер и добавили ещё один для CAN линии на пинах 12/13 (часто используются в Renault).

• FEPS на 13 пине

Flash and EEPROM Programming Signal (FEPS) -  это сигнал для перевода блоков ЭБУ в режим программирования. Используется для блоков Ford до 2011 года выпуска.

• Фонарик
• Светодиоды с двух сторон корпуса (при наличии беспроводного модуля)
• Кнопки на корпусе для беспроводного модуля

R - reset, сброс настроек модуля. M - mode, режим работы WiFi или Bluetooth (в зависимости от режима загорается соответствующий светодиод (B или W) рядом с кнопкой. Внимание! В данном лоте нет встроенного беспроводного модуля!

• Модульная структура адаптера

Плата с процессором и интерфейсная плата - это две разные платы, а значит мы можем "обновлять" до v5.0 более ранние версии адаптеров начиная с v3.0.

• Новый силиконовый провод с PD 100W (Power Delivery)

Адаптер поддерживает следующие автомобильные протоколы:

Стандартные OBDII

• ISO 15765-4 (CAN)
• ISO 14230-4 (Keyword Protocol 2000 - KWP2000)
• ISO 9141-2 (Asian, European, Chrysler)
• SAE J1850 VPW (автомобили General Motors)
• SAE J1850 PWM (автомобили Ford)

Нестандартные OBDII

• ISO 15765
• ISO 11898 (raw CAN)
• GMLAN Single Wire CAN (GMW3089)
• Ford Medium Speed CAN (MS CAN)

Правила эксплуатации

Запрещено:

• Подключать адаптер к бортовым сетям 24В;
• Во время работы с адаптером использовать зарядные устройства типа "от прикуривателя", которые не имеют гальванической связи между массой автомобиля и минусовым контактом штекера питания компьютера;
• Оставлять адаптер в колодке автомобиля на длительный срок без присмотра.
