Адаптер ELS27 v5.2 (Полный комплект)

ELS27 v5.2 — это новый автомобильный диагностический адаптер, сочетающий в себе полную совместимость с ELM327, высокую надежность и скорость работы с бортовыми сетями автомобиля. Прибор поддерживает работу с CAN-шиной и K-L-линиями автомобилей. Сферы применения: диагностика различных систем автомобиля, чтение/сброс кодов неисправностей (DTC), включение/отключение дополнительных функций, модулей и многое другое. Благодаря высокому качеству изготовления и стабильной работе, а также низкой стоимости, адаптер получил широкое признание среди специалистов по ремонту и владельцев автомобилей Ford и Mazda.

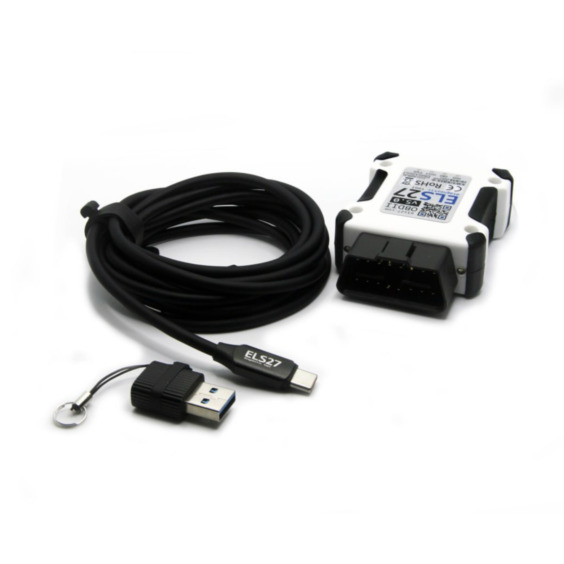

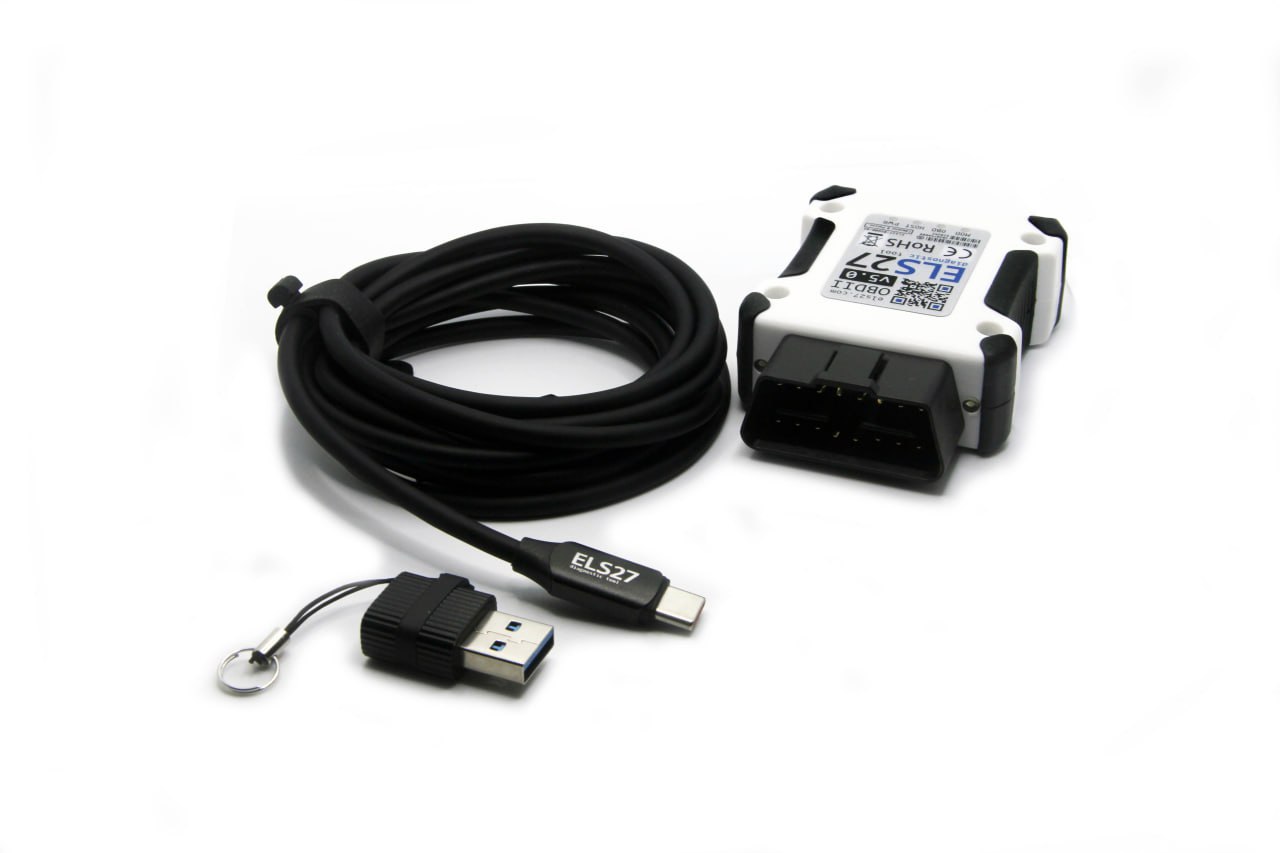

Собран на FTDI FT232RL, с микросхемой L9637D, с установленным модулем Wi-Fi. В комплекте провод USB Type-C to Type-C плюс переходник на Type-A.

Изменения относительно версии 5.0 следующие:

• Светодиод "B" теперь синего (Blue) цвета, а не оранжевого как в адаптерах v5.0, где светодиоды запитаны от 3,3В, что недостаточно для синих LED с падением напряжения 3,2В-3,8В.
• CAN шина на контактах OBD 6/14 (шина блока управления двигателем) подключена напрямую к трансиверу. Изменение не призвано что-то улучшить (хотя и добавляет немного стабильности), но тем самым мы приводим схемотехнику к "правильной" реализации, когда главная шина всегда на своём месте.
• Подсветка (фонарик) отключается при появлении питания OBD.
• Поддержка CAN на следующих OBD контактах (HI/LO):

3-11 (по умолчанию)

1-8

12-13

13-12

1-9

3-8

ВНИМАНИЕ! Переключение шин на данные контакты должна быть реализована в софте.

В адаптере нет терминирующих резисторов (терминаторов шины). Для работы с блоками "на столе" необходимо предусмотреть их.

- Совместимость с модулями Wi-Fi такая же, как и v5.0, но также добавилась возможность обновлять Wi-Fi 16Мб по проводу (адаптер v5.0 по проводу прошивает только 4Мб из-за различий в процессоре самого модуля).

Адаптер ELS27 v5.2 поддерживает следующие автомобильные протоколы:

Стандартные OBDII

• ISO 15765-4 (CAN)

• ISO 14230-4 (Keyword Protocol 2000 - KWP2000)

• ISO 9141-2 (Asian, European, Chrysler)

• SAE J1850 VPW (автомобили General Motors)

• SAE J1850 PWM (автомобили Ford)

Нестандартные OBDII

• ISO 15765

• ISO 11898 (raw CAN)

• GMLAN Single Wire CAN (GMW3089)

• Ford Medium Speed CAN (MS CAN)
