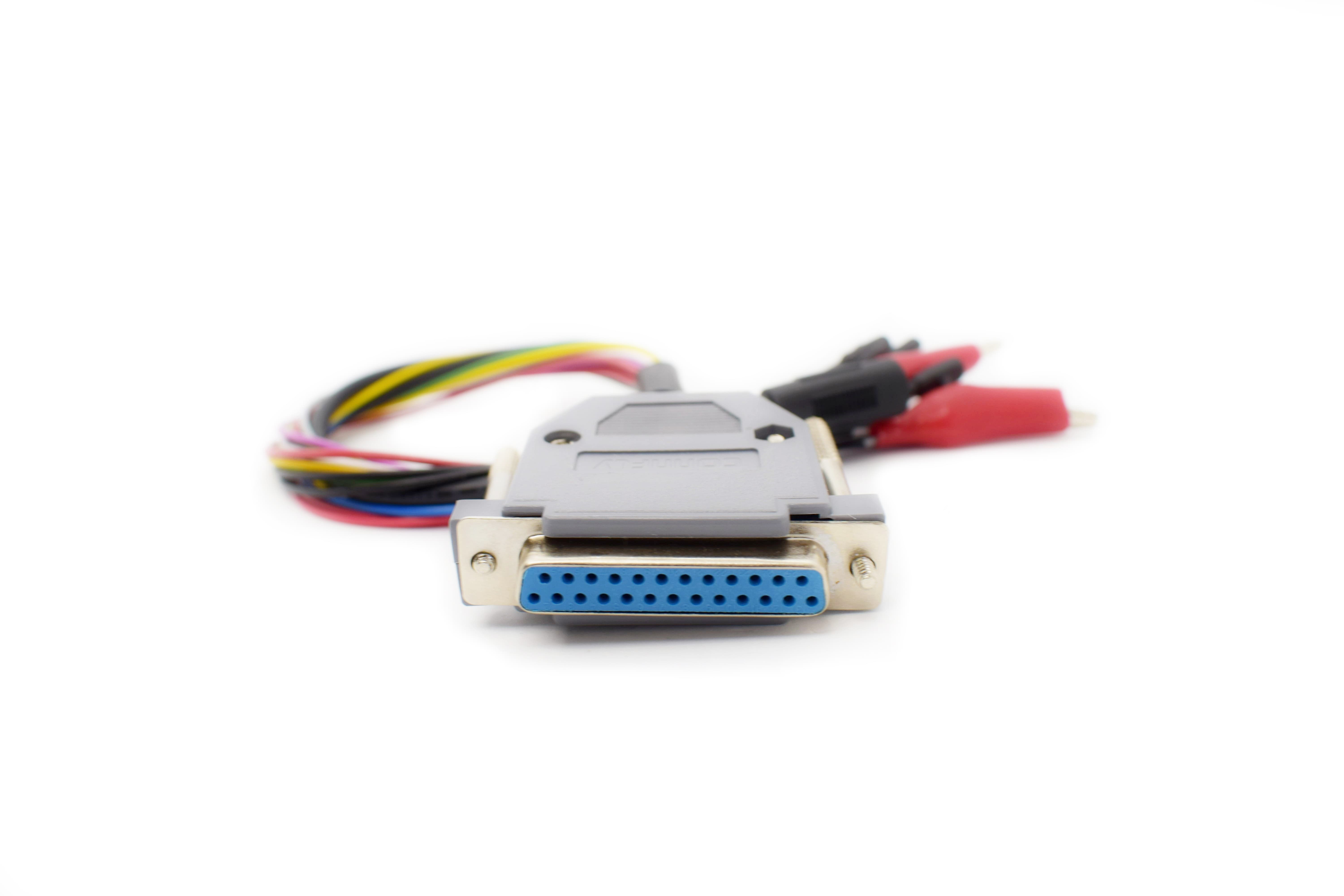

Адаптер для Scanmatik 2/2PRO и PCM Flash, ver. 2.1

Адаптер (кабель boot/bench) для работы с модулями 53 и 71 загрузчика PCMFlash через Scanmatik 2 и Scanmatik 2 PRO с защитой от короткого замыкания. Автоматическое управление сигналами питания, boot и CNF1. Ключ USB в комплект не входит.

Главное отличие от версии 2 -  дополнительные GPT провода ,бело-красный и бело-черный. Их можно  использовать для любых программных модулей  включая Модуль  77 .

Распиновка:

• Красный +12в
• Сине-желтый GPT1 (выход 5в амплитуды)
• Черный GND Желто-красный GPT2 (выход 5в амплитуды)
• Бело-красный GPT1 -12b (без буфера,до 12 в )
• Бело-черный GPT2 -12b (без буфера,до 12 в )
• Белый CAN H
• Фиолетовый Vpp
• Зеленый CAN L
• Синий CNF1 510 Ом
• Желтый K-Line
• Серый boot 1кОм

Питание внешнее 12в (5 А мах) Jack.

Правильная распайка проводов к плате адаптера:

Дополнительные возможности

В адаптере предусмотрена возможность самостоятельно добавить ручное управление питанием ЭБУ, для этого необходимо добавить выключатель, см. фото. Ручное управление имеет приоритет перед автоматическим.
