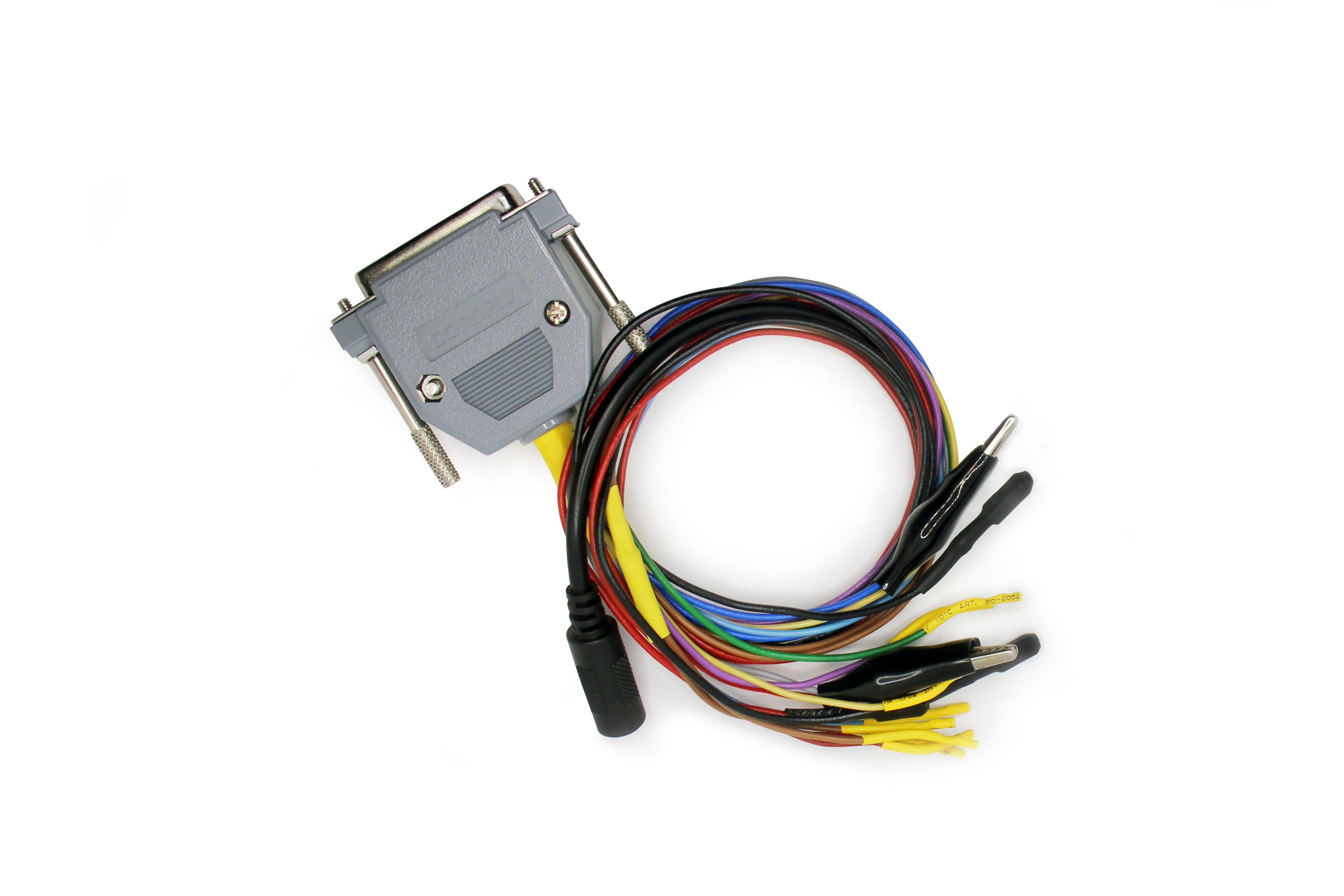

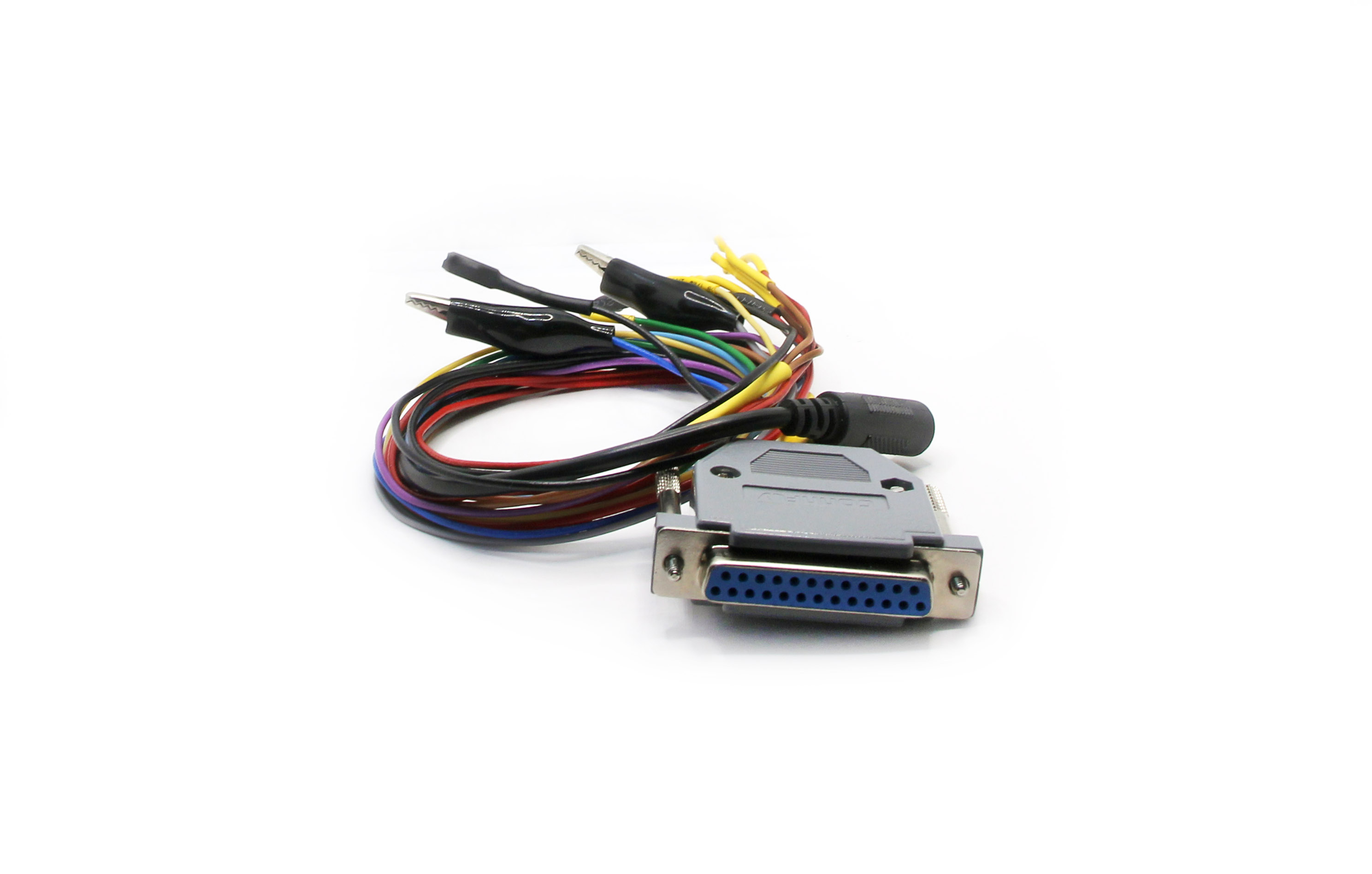

Адаптер для Scanmatik 2/2PRO и PCM Flash, ver. 2.2
Артикул: 11P1/01
Адаптер для Scanmatik 2/2PRO и PCM Flash, ver. 2.2 предназначен для подсоединения и работы на столе с ЭБУ двигателей с ВНЕШНИМ ИСТОЧНИКОМ питания 12 в. Имеет встроенную защиту по питанию от короткого замыкания в нагрузке. Рассчитан на работу в автоматическом режиме под управлением программы PCMFlash. Автоматическое управление сигналами питания, boot и CNF1. Отличается от версии 2.1 цветом проводов. Цветовая схема подключения теперь соответствует схемам с сайта разработчика PCMflash.
Распиновка:
- красный 4шт +12в
- черный 2шт GND земля
- коричневый 2шт GPT1,GPT2
- желтый CAN H
- голубой CAN L
- зеленый K-LINE
- синий (крокодил) CNF1
- серый(крокодил ) Boot
- фиолетовый Vpp
Адаптер (кабель boot/bench) для работы с модулями 53 и 71 загрузчика PCMFlash через Scanmatik 2 и Scanmatik 2 PRO с защитой от короткого замыкания. Автоматическое управление сигналами питания, boot и CNF1. Ключ USB в комплект не входит.
Главное отличие от версии 2 - дополнительные GPT провода ,бело-красный и бело-черный. Их можно использовать для любых программных модулей включая Модуль 77 .
Распиновка:
- Красный +12в
- Сине-желтый GPT1 (выход 5в амплитуды)
- Черный GND Желто-красный GPT2 (выход 5в амплитуды)
- Бело-красный GPT1 -12b (без буфера,до 12 в )
- Бело-черный GPT2 -12b (без буфера,до 12 в )
- Белый CAN H
- Фиолетовый Vpp
- Зеленый CAN L
- Синий CNF1 510 Ом
- Желтый K-Line
- Серый boot 1кОм
Питание внешнее 12в (5 А мах) Jack.
Правильная распайка проводов к плате адаптера:
Дополнительные возможности
В адаптере предусмотрена возможность самостоятельно добавить ручное управление питанием ЭБУ, для этого необходимо добавить выключатель, см. фото. Ручное управление имеет приоритет перед автоматическим.
