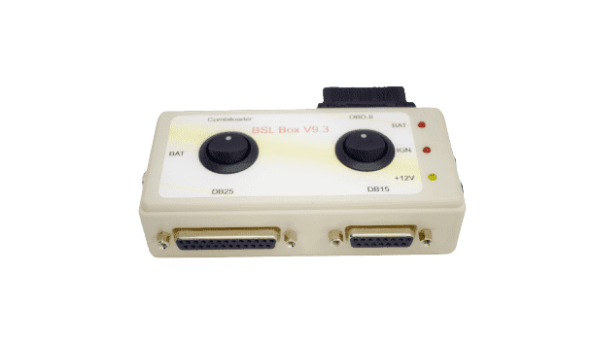

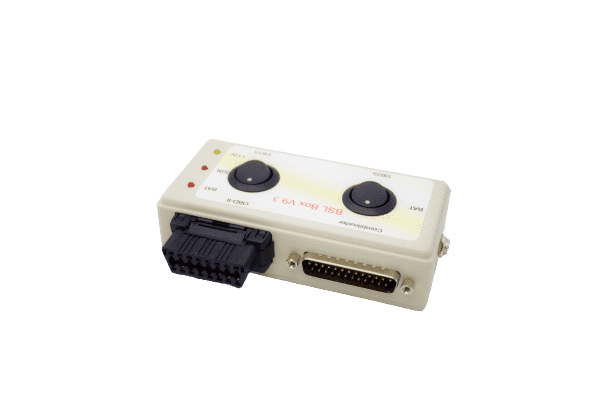

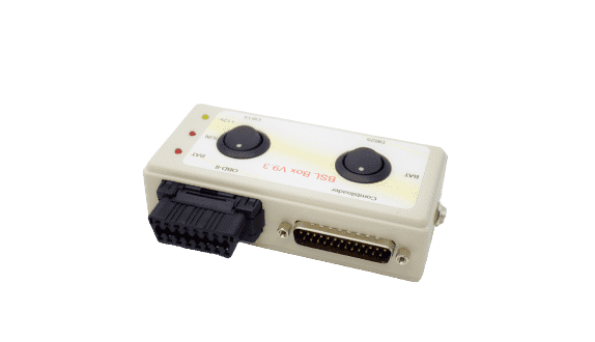

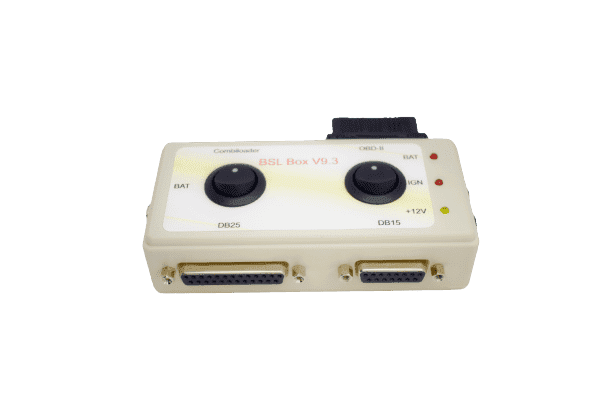

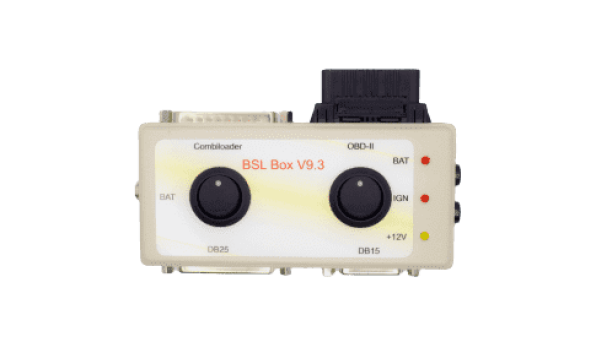

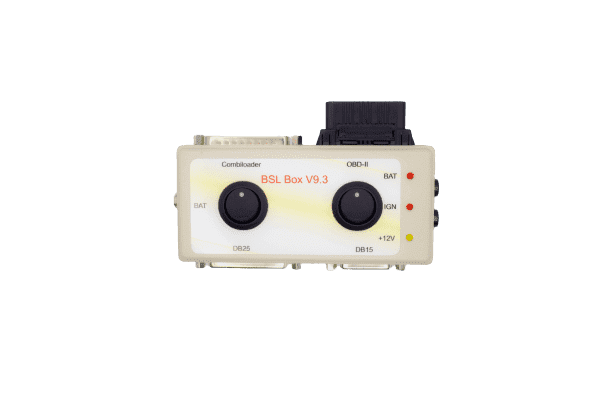

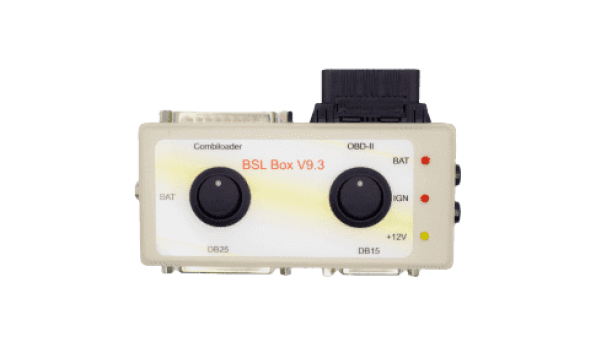

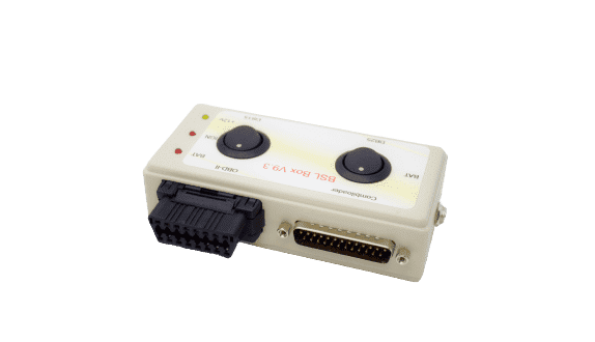

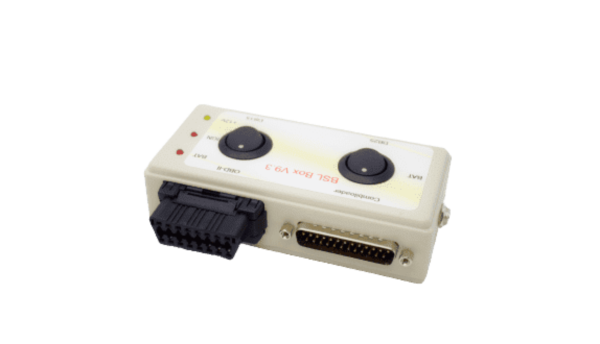

Адаптер BSL Box V9.3 предназначен для совместной работы с загрузчиком Combiloader и программными модулями Combiloader Bosch EDC16 BSM (J2534) и Bosch MEDC17 BSM (J2534).
— К адаптеру BSL Box V9.3 подключается адаптер Combiloader (разъём DB25) и устройство J2534 DiaLink (разъём OBD2).
— Для подключения питания используется разъём 5.5*2.1 12V/3A, установлена защита от переполюсовки питания и перегрузки по току.

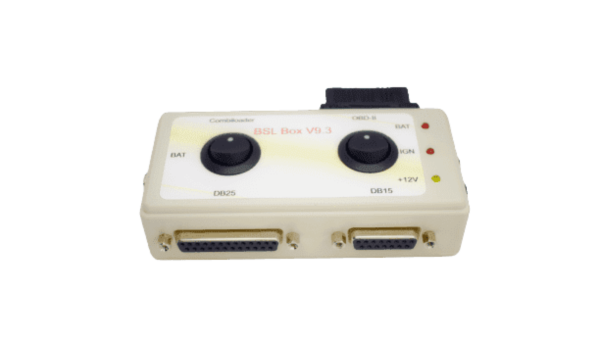

— Подключение к блоку управления осуществляется через один из разъёмов DB15 или DB25 с помощью универсального или специализированного кабеля, также возможно одновременное подключение 2 универсальных или специализированных кабелей.
Адптер BSL Box V9.3 позволяет ручное управление питанием 30 и 15 клемма.

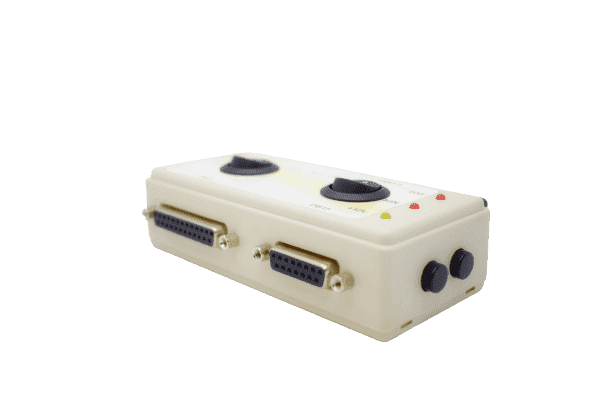

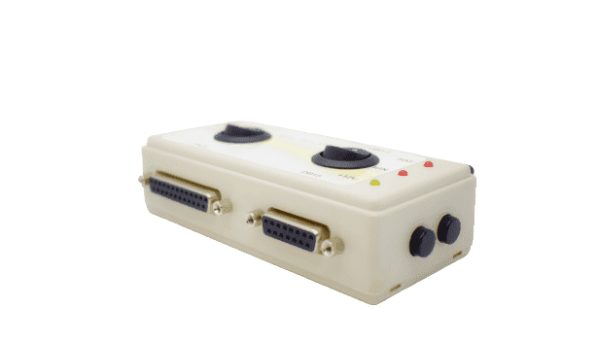

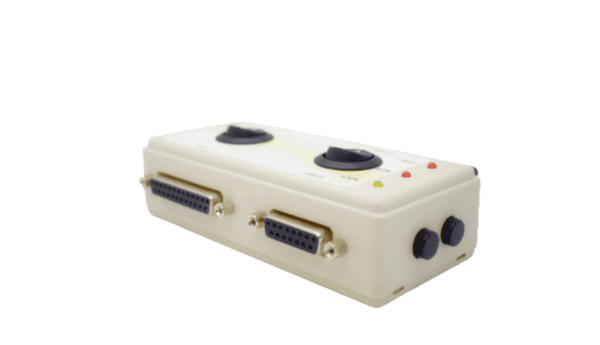

Переключатели на правой боковой стороне переключают напряжение питания J2534 Dialink 6V/12V (зависит от ЭБУ), второй подключает резистор 120 Ом на шину CAN.

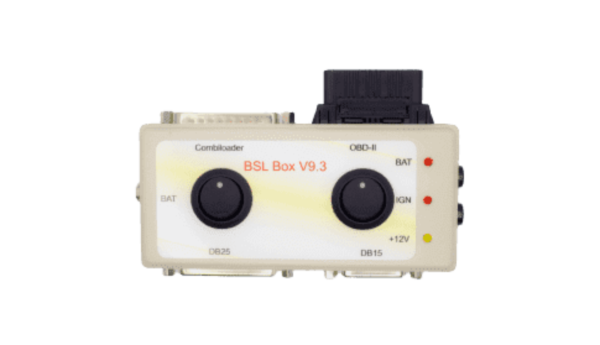

Светодиодные индикаторы показывают наличие напряжения питания кл.15 и кл.30, а также питание 12V J2534 Dialink.
DB25:
1. K-Line (1 контакт адаптера Combiloader)
2. GPT1
4. GPT2
5. +12 после ЗЖ (K15)
11. Разрешение программирования
15. Питание после ГР (К30Р)
16. Управление ГР
17. +12V (K30)
19. CAN-L 14 pin OBD2
20. CAN-H 6 pin OBD2
22. Масса («Земля»)
DB15:
3. GPT2
5. +12 после ЗЖ (K15)
7. CAN-H
9. +12V (K30)
11. Масса («Земля»)
12. GPT1
14. K-Line (1 контакт адаптера Combiloader)
15. CAN-L
Универсальный кабель DB15-PIN позволяет производить подключение к различным разъемам электронных блоков управления. Представляет собой улучшенный аналог 14P600KT02.
Чтобы не перепутать одинаковые цвета, GPT1 и GPT2 дополнительно промаркированы и выведены отдельным пучком вместе с дополнительными CAN-H CAN-L.
Кабель оснащен дополнительной парой контактов по цепи «VECU» и парой дополнительных контактов по цепи «VKEY», что в совокупности позволяет подавать до восьми питающих напряжений (четыре маленьких контакта и четыре больших).
Дополнительный кабель к адаптеру BSL Box V9.3 для работы с блоками К/Н ME17.9.11, ME17.9.12, ME17.9.13.
Имеет два разъема для подключения к блоку.
Дополнительный кабель к адаптеру BSL Box V9.3 для работы с блоками К/Н MEG17.9.21.
Имеет два разъема для подключения к блоку.
Дополнительный кабель к адаптеру BSL Box V9.3 для работы с блоками VAG SIMOS12.
Дополнительный кабель к адаптеру BSL Box V9.3 для работы с блоками VAG ME17.5.26.
Имеет два разъема для подключения к блоку.
Дополнительный кабель к адаптеру BSL Box V9.3 для работы с блоками VAG EDC17CP20 VAG.
Имеет два разъема для подключения к блоку.
Дополнительный кабель к адаптеру BSL Box V9.3 для работы с блоками К/Н MEG17.9.21.1.
Дополнительный кабель к адаптеру BSL Box V9.3 для работы с блоками VAG EDC16CP34.
Имеет два разъема для подключения к блоку.
