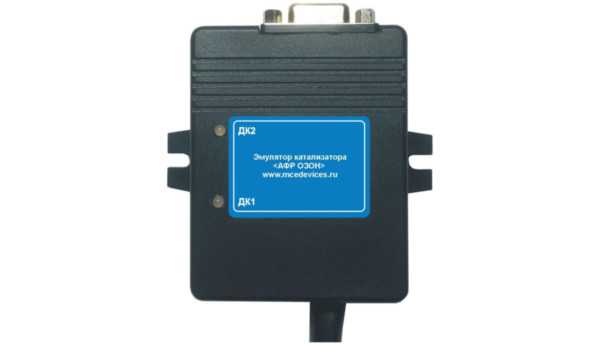

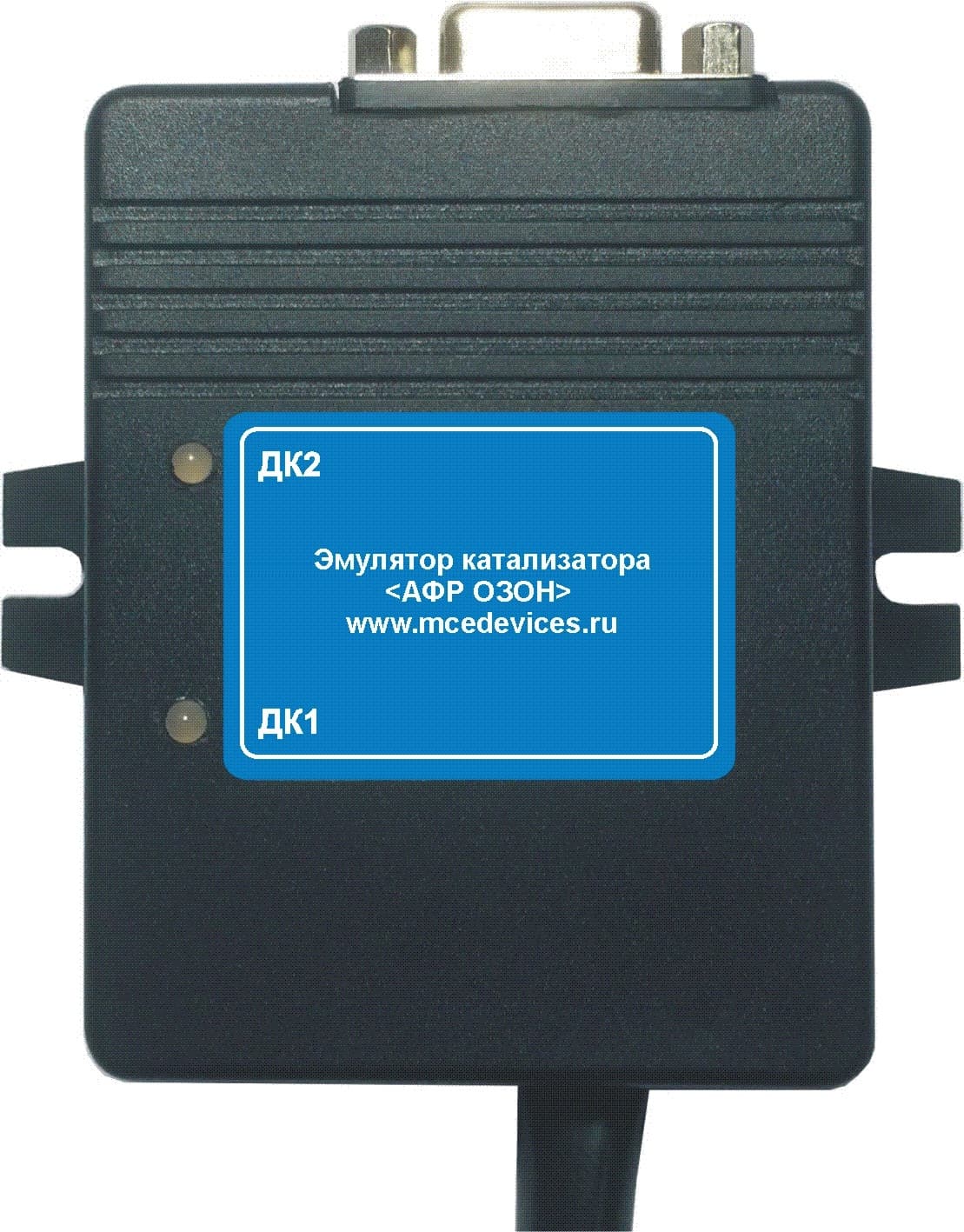

Эмулятор дополнительных датчиков кислорода предназначен для эмуляции сигналов «после катализаторных» датчиков кислорода (ДК). Эмулятор обеспечивает полную замену сигнала штатных задних ДК, отвечающих за контроль работы каталитических нейтрализаторов в случае диагностики датчиков кислорода, системы выпуска отработавших газов. Прибор обеспечивает эмуляцию работы дополнительных ДК, анализируя сигналы основных широкополосных (первых, B1S1 и B2S1) датчиков. Прибор эмулирует сигналы 1 вольтовых датчиков на основе диоксида циркония (электрохимические), которые всегда (от EURO-3 и выше) устанавливаются после каталитического нейтрализатора. Осциллоскоп конфигуратора (Монитор тока датчиков) позволяет следить за состоянием передних широкополосных датчиков, а также контролировать правильное подключение прибора.
Прибор контролирует ток основных (B1S1 и B2S1) ДК и, анализируя их, формирует эмулированный сигнал задних датчиков (B1S2 и B2S2), параметры которого соответствуют параметрам сигнала ДК при исправном каталитическом нейтрализаторе. Прибор использует для эмуляции выходного сигнала датчика характеристику работы реального ДК. При этом соблюдаются все соотношения ТВС без нарушения топливной коррекции блока управления двигателем. Прибор обеспечивает эмуляцию режима прогрева ДК и каталитических нейтрализаторов.
1. Напряжение питания 10–15 В
2. Ток потребления не более 0,1, А
3. Входное сопротивление шунта 0,1 Ом
4. Выходное сопротивление 10 кОм
5. Значения тока входного сигнала -20/+20 мА
6. Минимальная амплитуда выходного сигнала «бедная смесь» 0,05 В
7. Максимальная амплитуда выходного сигнала «богатая смесь» 0,95 В
8. Температурный диапазон работы от -25 до +85 С
9. Габариты прибора 83(109)Х54×31 мм
10. Масса прибора 90 гр
В каталог добавлены новые товары от MCE DEVICES: Эмулятор датчика кислорода одноканальный АФР-ОЗОН-МОНО и Эмулятор датчика кислорода двухканальный АФР-ОЗОН.
Кабель-конвертер USB-COM для связи приборов с программами конфигураторами
Кабель-конвертер предназначен, для связи приборов разработки MCE Devices с программами конфигураторами, установленными на компьютере или ноутбуке со встроенным USB портом.
Эмулятор датчика кислорода двухканальный ОЗОН
Этот прибор - продолжение темы эмуляции исправного катализатора третьего поколения. Прибор универсален, его можно использовать в системах контроля отработавших газов с любыми передними датчиками. Прибор можно конфигурировать под два основных типа датчиков, а также изменять настройки выходного сигнала. Прибор имеет два независимых канала эмуляции и способен работать в системах с двумя банками датчиков.
Прибор способен заменить все типы эмуляторов, выпускаемых ранее (B1S1OSG, B1S1LAF).
Эмулятор B1S1TTN
Эмулятор дополнительного датчика кислорода, предназначен для эмуляции сигнала «после катализаторного» 5-ти вольтового, диоксид титанового датчика кислорода, анализируя сигнал переднего, такого же 5-ти вольтового диоксид титанового датчика кислорода.
Эмулятор обеспечивает полную замену сигнала штатного дополнительного ДК, отвечающего за контроль работы каталитического нейтрализатора, в случае его неэффективной работы, для контроля исправности датчиков кислорода системы.
Прибор обеспечивает эмуляцию работы дополнительного ДК, анализируя сигнал основного (первого, B1S1) датчика кислорода. Прибор эмулирует сигналы 5-ти вольтовых датчиков на основе диоксида титана (резистивные), применяемые для диагностики каталитического нейтрализатора (B1S2). Этот датчик работает в диапазоне от 0,3 до 4,9 вольт, и имеет обратную характеристику зависимости напряжения сигнала от состава топливовоздушной смеси, в отличии от диоксид циркониевых 1 вольтовых датчиков кислорода, A/FRSов (Toyota, Lexus) и LAF датчиков (Honda, Mazda) где используется три сигнальных выводов без учета выводов нагревателя.
Эмулятор B1S1LAF
Прибор эмулирует правильный сигнал «катализаторного» датчика кислорода, анализируя сигнал переднего широкополосного датчика обедненной смеси (Honda, Mazda, Nissan и многие европейские автомобили), позволяет проверить исправность и работоспособность датчиков кислорода системы.
Эмулятор обеспечивает полную замену сигнала штатного дополнительного ДК, отвечающего за контроль работы каталитического нейтрализатора, в случае его неэффективной работы, для контроля исправности датчиков кислорода системы.
Прибор обеспечивает эмуляцию работы дополнительного ДК, анализируя сигнал основного(первого, B1S1) датчика обедненной смеси, LAF sensor (используемых, например, в автомобилях Honda, Mazda, Nissan и европейского производства BMW, VW, Volvo, Audi и др.). Прибор эмулирует сигналы 1вольтовых датчиков на основе диоксида циркония (электрохимические), применяемые для диагностики каталитического нейтрализатора (B1S2). LAF -sensor, это широкополосный датчик имеет достаточно высокое (от 1,5 до 4,5 вольт) начальное смещение напряжения на трех сигнальных проводах, в отличии от диоксид циркониевых 1 вольтовых датчиков кислорода, и A/FRSов (Toyota, Lexus) где этих выводов только два, без учета выводов нагревателя.
Эмулятор B1S1OSG
Эмулятор дополнительного датчика кислорода, предназначен для эмуляции сигнала «после катализаторного» датчика кислорода (ДК, OS — Oxygen Sensor), и является усовершенствованной версией прибора B1S1OS.
Эмулятор обеспечивает полную замену сигнала штатного дополнительного ДК, отвечающего за контроль работы каталитического нейтрализатора, в случае его неэффективной работы, для контроля исправности датчиков кислорода системы.
Прибор обеспечивает эмуляцию работы дополнительного ДК, анализируя сигнал основного (первого, B1S1) или второго (B1S2), диоксид циркониевого 1 вольтового ДК. Прибор эмулирует сигналы таких же, 1 вольтовых датчиков на основе диоксида циркония, применяемые для диагностики каталитического нейтрализатора (B1S2). Этот узкополосый датчик имеет общий, а в некоторых случаях отличающийся от «массы» автомобиля сигнальный минус, для согласования уровней сигнала, в данном приборе применен дополнительный вход, определяющий уровень сигнального минуса датчика, и согласующий по нему выходной сигнал.
Таким образом, этот прибор является более универсальным, чем B1S1OS и его можно использовать на автомобилях с разными уровнями сигнальных «масс» датчиков кислорода. Прибор рекомендуется для установки на дополнительный (катализаторный) датчик кислорода, в случае когда на автомобиле установлен передний A/FR сенсор, при этом требуется работающий дополнительный датчик, находящийся в среде отработанных газов, но без катализатора.
Выпуск прекращен.
Эмулятор ДК B12S12
Данный прибор представляет из себя второе поколение двухканальных эмуляторов с обратной связью, работающий по длительности открытия форсунок, и частоте вращения коленва. Он способен полностью заменить один или оба штатных ДК при их неисправности или при неисправности каталитического нейтрализатора.
Прибор эмулирует работу датчиков кислорода на основе диоксида циркония, с диапазоном сигнала от 0 до 1 вольт, что перекрывает практически весь диапазон сигналов этих датчиков от разных производителей.
Эмулятор сажевого фильтра ВОРОН
Прибор предназначен для эмуляции сигналов датчиков контроля температуры и наполненности сажевого фильтра (DPF), двигателя внутреннего сгорания, работающего на дизельном топливе. Прибор использует сигналы штатных датчиков температуры, датчика дифференциального давления сажевого фильтра и датчика массового расхода воздуха, анализируя и преобразуя эти значения, согласно модели штатной работы сажевого фильтра. Тем самым облегчая поиск и выявление неисправности в выпускной системе отработавших газов дизельного двигателя.
Эмулятор ДК B2C
Данный прибор, продолжение темы эмуляции исправного катализатора. Прибор универсален, его можно использовать в системах контроля отработавших газов, с любыми передними датчиками. Прибор, можно конфигурировать под три основных типа датчиков, а так же, изменять настройки выходного сигнала. Прибор имеет два независимых канала эмуляции и способен работать в системах с двумя банками датчиков.
Прибор способен заменить все типы эмуляторов, выпускаемых ранее (B1S1OSG, B1S1LAF и B1S1TTN), он имеет два независимых канала эмуляции исправного катализатора. Прибор можно конфигурировать как OSG — под обычные датчики, как LAF — под широкополосные LAF сенсоры, и как TTN — под титановые датчики. Параметры выходного сигнала, такие как скорость выходного сигнала, время отклика на обогащение/обеднение, и приращение уровня сигнала на выходе, можно менять в широких пределах.
Эмулятор ДК B2C
Данный прибор, продолжение темы эмуляции исправного катализатора. Прибор универсален, его можно использовать в системах контроля отработавших газов, с любыми передними датчиками. Прибор, можно конфигурировать под три основных типа датчиков, а так же, изменять настройки выходного сигнала. Прибор имеет два независимых канала эмуляции и способен работать в системах с двумя банками датчиков.
Прибор способен заменить все типы эмуляторов, выпускаемых ранее (B1S1OSG, B1S1LAF и B1S1TTN), он имеет два независимых канала эмуляции исправного катализатора. Прибор можно конфигурировать как OSG — под обычные датчики, как LAF — под широкополосные LAF сенсоры, и как TTN — под титановые датчики. Параметры выходного сигнала, такие как скорость выходного сигнала, время отклика на обогащение/обеднение, и приращение уровня сигнала на выходе, можно менять в широких пределах.
Эмулятор датчика кислорода одноканальный ОЗОН-МОНО
Этот прибор, продолжение темы эмуляции исправного катализатора третьего поколения. Прибор универсален, его можно использовать в системах контроля отработавших газов, с любыми передними датчиками. Прибор, можно конфигурировать под два основных типа датчиков, а также, изменять настройки выходного сигнала. Прибор имеет один канал эмуляции в отличии от прибора ОЗОН где два независимых канала эмуляции и способен работать в системах с одним банком датчиков.
Прибор способен заменить все типы эмуляторов, выпускаемых ранее (B1S1OSG, B1S1LAF).
Электронный корректор сигнала регулирующего датчика кислорода ЭКСПЕРТ
Электронный корректор сигнала регулирующего датчика кислорода «ЭКСПЕРТ» предназначен для тонкой настройки состава топливно-воздушной смеси (ТВС) бензиновых и ГБО двигателей современных автомобилей. Прибор позволяет точно настроить этот параметр в случаях настройки автомобилей, оборудованных ГБО, а также, когда на бензиновых автомобилях используются более распространенные и, соответственно, более дешевые, но и менее точно калиброванные универсальные датчики кислорода. Точность таких датчиков на 15–20% хуже стоковых датчиков, применяемых производителем автомобилей. Прибор также позволяет «выровнять» характеристику датчиков, срок службы которых превышает нормы эксплуатации, так как такие датчики также теряют точность заводской калибровки из-за износа и/или «отравления» некачественным топливом сенсорного элемента. Прибор работает только с циркониевыми датчиками кислорода (ДК), с напряжением сигнала от 0 до 1 (1,25) Вольт (переключательные датчики).
Эмулятор нагревателя датчика кислорода ЭНДК-6-10-12
Устройство предназначено для эмуляции постепенного прогрева датчика кислорода, при эмуляции приборами ОЗОН и ОЗОН-МОНО, а также другими эмуляторами исправного катализатора. Возможна установка прибора на автомобилях с измененным ПО под ЕВРО-2 нормами токсичности, но при невозможности отключения нагревателя второго датчика кислорода.
Прибор, в отличие от постоянного нагрузочного резистора, позволяет показать блоку управления двигателем динамику прогрева датчика кислорода от холодного к горячему. Данный эффект исключает появление практически всех ошибок по нагревателю датчика кислорода.
Кабель-конвертер USB-COM для настройки эмулятора в комплект поставки не входит!
Эмулятор нагревателя датчика кислорода ЭНДК-6-10-12/БК
Версия «Лайт» прибора ЭНДК-6-10-12.
Устройство предназначено для эмуляции постепенного прогрева датчика кислорода, при эмуляции приборами ОЗОН и ОЗОН-МОНО, а также другими эмуляторами исправного катализатора. Возможна установка прибора на автомобилях с измененным ПО под ЕВРО-2 нормами токсичности, но при невозможности отключения нагревателя второго датчика кислорода.
Прибор, в отличие от постоянного нагрузочного резистора, позволяет показать блоку управления двигателем динамику прогрева датчика кислорода от холодного к горячему. Данный эффект исключает появление практически всех ошибок по нагревателю датчика кислорода.
