Мотортестер DIAMAG 3 (Полный комплект)
Артикул: 31D1000

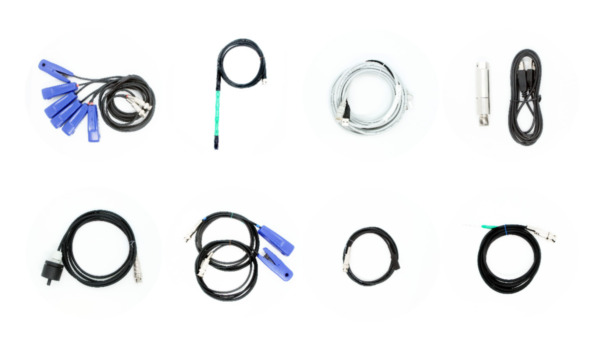

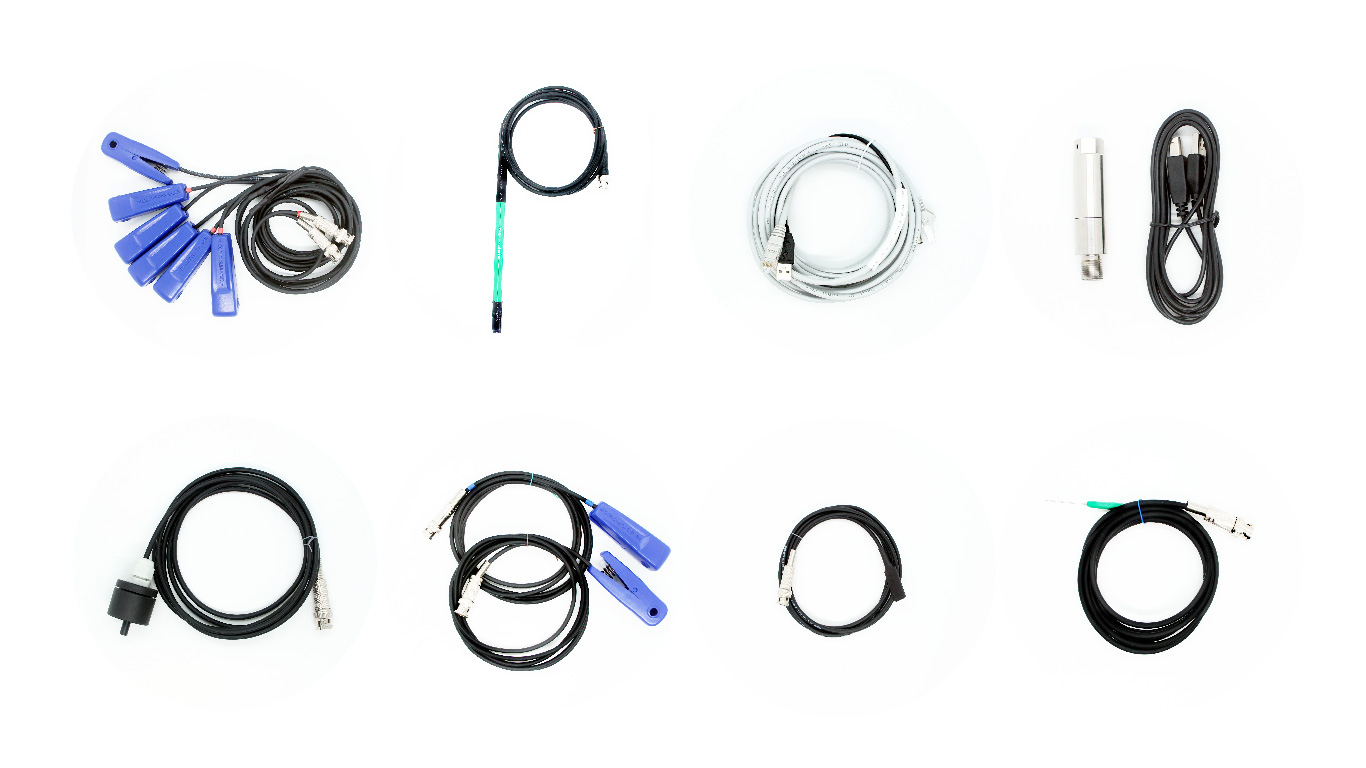

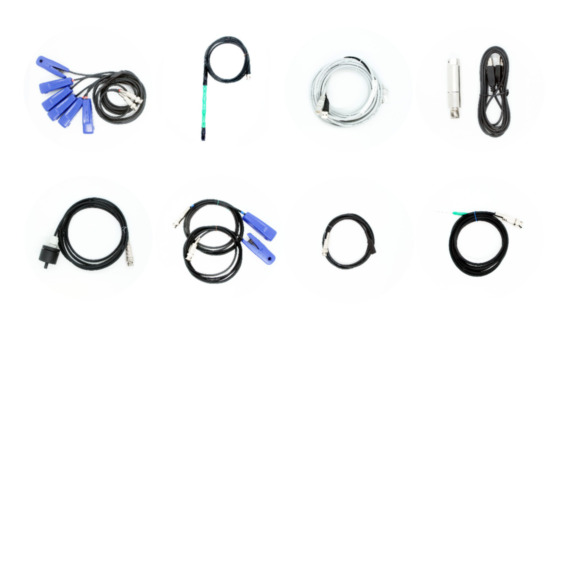

- Мотортестер DIAMAG3 (с патч-кордом)
- Датчик первого цилиндра (синие метки)
- Датчик давления в цилиндре с кабелем (20 Бар)
- Датчик "Классика"
- Датчик разряжения
- Датчики ДИС6
- Датчик ёмкостная пластина
- Индуктивный экспресс-датчик

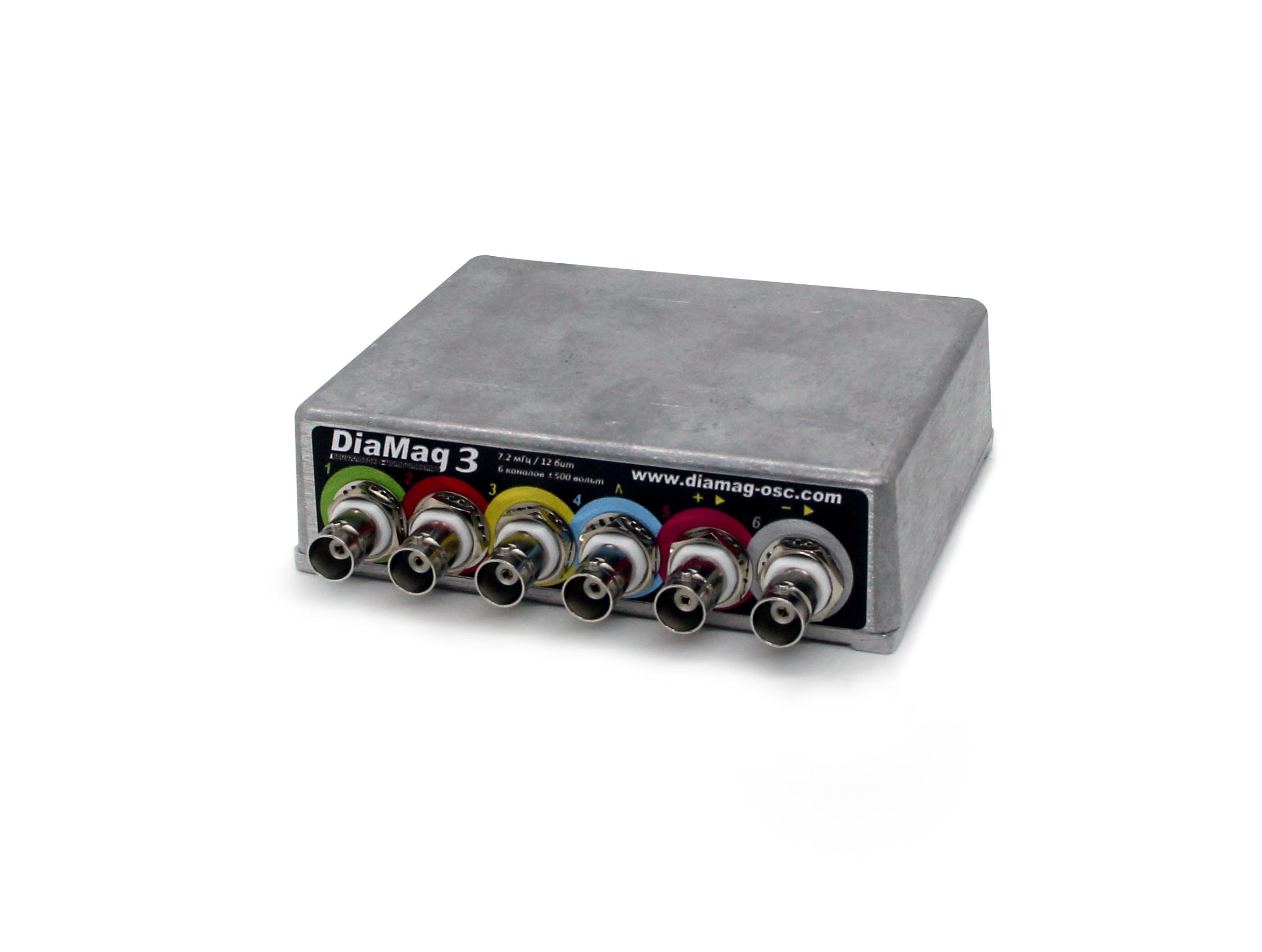

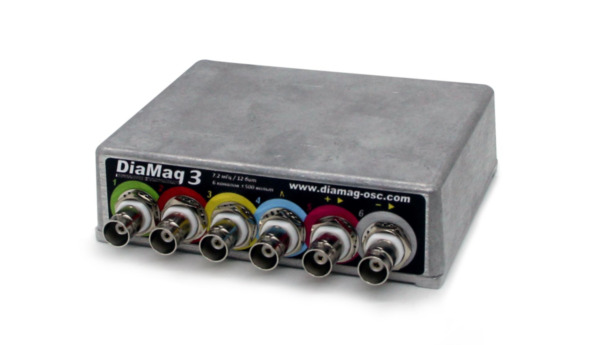

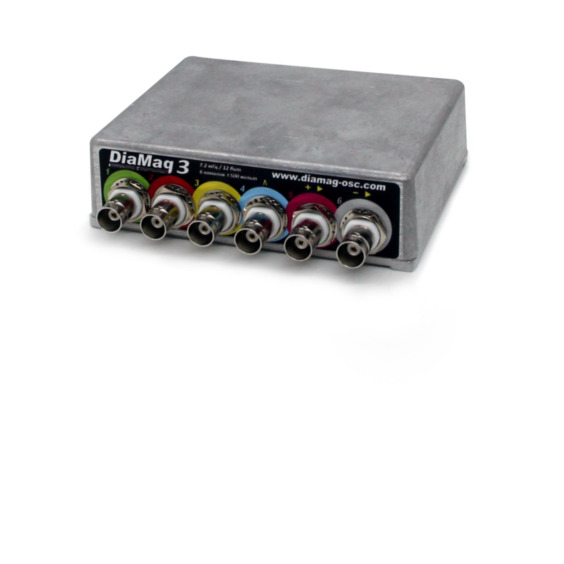

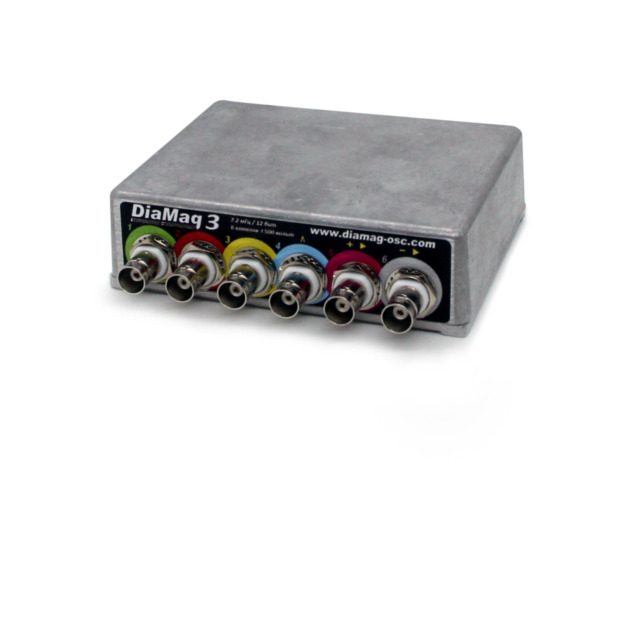

Diamag 3 — профессиональный мотор-тестер для быстрого и точного определения неисправностей в любом двигателе любого автомобиля. В программном обеспечении Diamag 3 есть все функции которые должны быть в современном мотортестере. Шестиканальный осциллограф способен проверить системы зажигания и клапанов, правильность установки ремня или цепи ГРМ, компрессии, тока прокрутки и другие параметры.
Устройство имеет очень прочный корпус из алюминия, который защитит его от механических повреждений. Также корпус является экраном от помех. Прибор обладает низким уровнем собственных шумов.
Основные отличия Diamag 3 от Diamag 2:
- Все каналы теперь имеют полосу пропускания 1 мГц.
- Максимальная частота оцифровки 7.2 мГц:
7.2 МГц (в одноканальном режиме)
3.6 МГц (в 2-х канальном режиме)
2 МГц (в 3-х канальном режиме)
1 МГц (в 4…6-ти канальном режиме) - Разрядность АЦП 12 бит.
- Имеется гальваническая развязка по питанию.
- 6й и D имеют дополнительный усилитель в 2, 5, 10 раз.
- С целью повышения помехоустойчивости осуществлен переход с USB интерфейса на сетевой 100 Мбит Ethernet. Новый мотортестер можно подключать напрямую к компьютеру, а также к Wi-Fi роутеру, что очень удобно — ваш ноутбук не привязан проводом к Диамагу. При таком подключении для питания прибора можно использовать 5 вольт блок питания от сотового телефона.
- Прибору не требуются драйвера, так как используется сетевой интерфейс.
- Питание прибора осуществляется через сетевой пачкорд со свободного USB порта.
- При использовании 4го канала для синхронизации со включенным пиковым детектором используется дополнительный медленный АЦП, благодаря этому канал синхронизации не влияет на общую частоту оцифровки.
- Сделана защита по питанию, при кратковременной переполюсовке питания ничего не случиться. При длительной выйдет из строя только защитный резистор.
Технические характеристики
|
Аналоговые каналы |
|
| Количество универсальных аналоговых каналов: | 6 (полоса 1 МГц) |
| Количество одновременно включенных каналов: | 6 |
| Количество аппаратных поддиапазонов канала: | 12 |
| Аппаратные поддиапазоны канала: | ±0.1, ±0.3, ±0.5, ±1, ±2, ±5, ±15, ±30, ±50, ±100, ±200 и ±500 В |
| Дополнительные усилители x1, x2, x5, x10: | в каналах 6 и D |
| Входное активное сопротивление канала: | не менее 1 МОм |
|
Канал синхронизации |
|
| Количество каналов синхронизации: | 1 |
| Режимы работы: | пиковый детектор |
|
Максимальная частота дискретизации |
|
| В режиме осциллографа и самописца: | 7.2 МГц (в 1-но канальном режиме) 3.6 МГц (в 2-х канальном режиме) 2 МГц (в 3-х канальном режиме) 1 МГц (в 4…6-ти канальном режиме) |
|
Разрядность АЦП |
|
| В режиме осциллографа и самописца: | 12 бит |
|
Гальваническая развязка |
|
| Тестовое напряжение изоляции: | 1КВ в течение 60 секунд |
| Сопротивление изоляции: | не ниже 1000 МОм |
| Ёмкость изоляции: | не выше 60 пФ |
|
Режимы работы |
|
| Осциллограф и Самописец | |
|
Питание |
|
| Напряжение питания: | +5 Вольт (4.6….5.5) |
| Потребляемая мощность: | не более 1.5 Вт |
| Гальваническая развязка питания: | есть |
|
Прочие технические характеристики |
|
| Интерфейс связи с ПК: | Ethernet 100M (длина кабеля 5–20 м) |
| Габаритные размеры измерительного блока: | 120×93×34 мм |
| Масса измерительного блока: | 0.315 кг |
