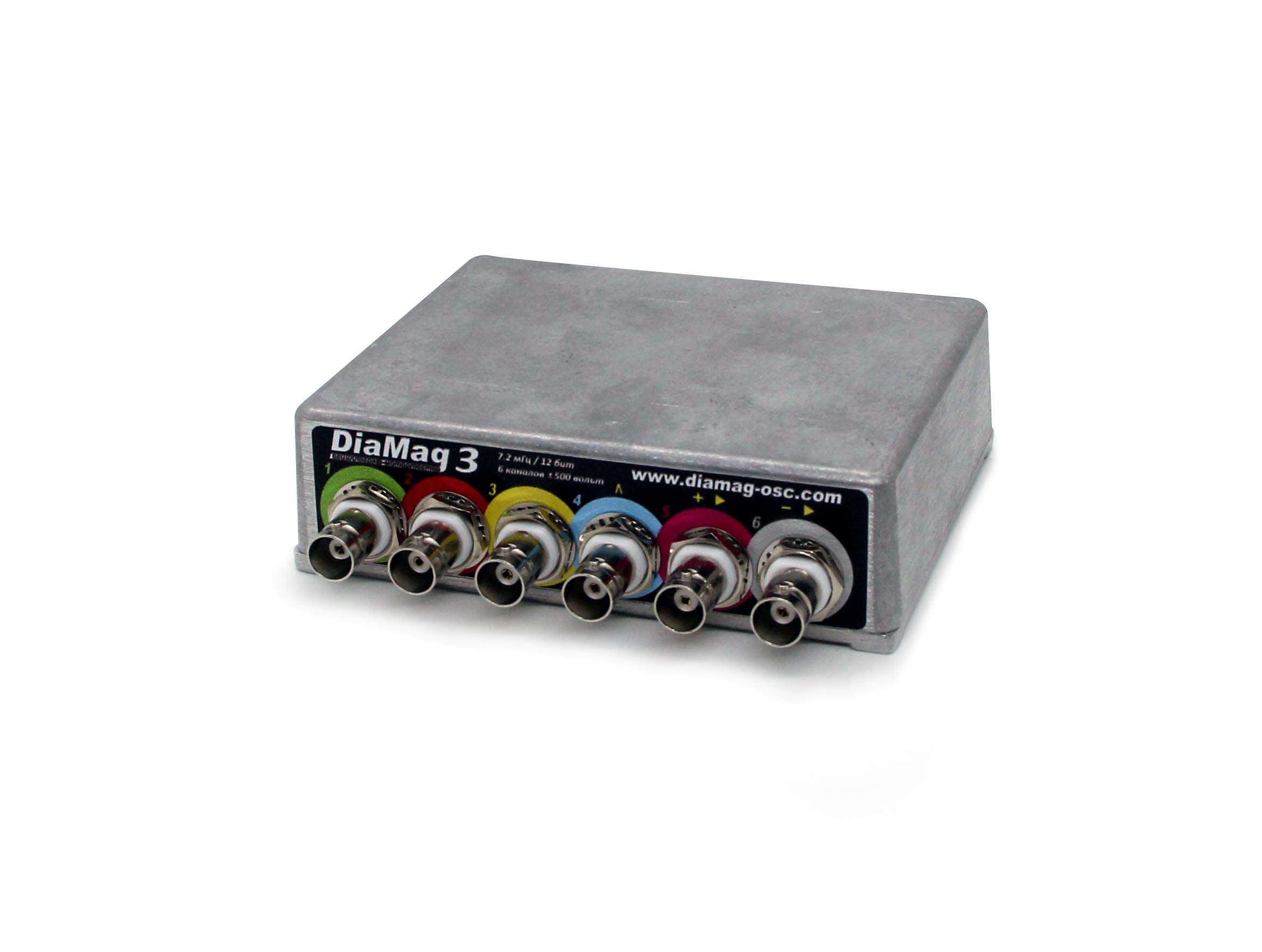

Diamag 3 — профессиональный мотор-тестер для быстрого и точного определения неисправностей в любом двигателе любого автомобиля. В программном обеспечении Diamag 3 есть все функции которые должны быть в современном мотортестере. Шестиканальный осциллограф способен проверить системы зажигания и клапанов, правильность установки ремня или цепи ГРМ, компрессии, тока прокрутки и другие параметры.

Устройство имеет очень прочный корпус из алюминия, который защитит его от механических повреждений. Также корпус является экраном от помех. Прибор обладает низким уровнем собственных шумов.

Основные отличия Diamag 3 от Diamag 2:

• Все каналы теперь имеют полосу пропускания 1 мГц.
• Максимальная частота оцифровки 7.2 мГц:
  7.2 МГц (в одноканальном режиме)
  3.6 МГц (в 2-х канальном режиме)
  2 МГц (в 3-х канальном режиме)
  1 МГц (в 4…6-ти канальном режиме)
• Разрядность АЦП 12 бит.
• Имеется гальваническая развязка по питанию.
• 6й и D имеют дополнительный усилитель в 2, 5, 10 раз.
• С целью повышения помехоустойчивости осуществлен переход с USB интерфейса на сетевой 100 Мбит Ethernet. Новый мотортестер можно подключать напрямую к компьютеру, а также к Wi-Fi роутеру, что очень удобно — ваш ноутбук не привязан проводом к Диамагу. При таком подключении для питания прибора можно использовать 5 вольт блок питания от сотового телефона.
• Прибору не требуются драйвера, так как используется сетевой интерфейс.
• Питание прибора осуществляется через сетевой пачкорд со свободного USB порта.
• При использовании 4го канала для синхронизации со включенным пиковым детектором используется дополнительный медленный АЦП, благодаря этому канал синхронизации не влияет на общую частоту оцифровки.
• Сделана защита по питанию, при кратковременной переполюсовке питания ничего не случиться. При длительной выйдет из строя только защитный резистор.

Технические характеристики

Характеристики мотортестера:

1. Количество каналов: 6
2. ДДЦ 20 бар
3. Диапазоны измерений: ±-0.1…±500 Вольт
4. Максимальная частота дискретизации:

в режиме самописца: 1 мГц
в режиме осциллографа: 1 мГц
Интерфейс HiSpeed USB 2.0

Мотортестер работает как с 32-битными операционными системами (Windows XP, Windows VISTA, Windows 7), так и с 64-битными Windows 7, 8 и 10.
Все шесть каналов абсолютно одинаковые, но 4, 5, 6 каналы имеют дополнительные функции. На 4 м канале — пиковый детектор, а 5 и 6 каналы могут работать в режиме дифференциального входа (аппаратно).Таким образом, 4,5,6 каналы используются как адаптер зажигания при диагностике системы зажигания.

Диапазон измерений: ±-0.1…±500. Вольт разбит на 12 поддиапазонов, что вместе с 12 битным разрешением позволяет производить плавную регулировку усиления входного сигнала. Благодаря этому полностью отпадает необходимость в дополнительных усилителях/адаптерах.

Максимальная частота дискретизации: 1 мГц во всех режимах, её можно плавно регулировать.

Все переключения диапазонов, частоты и т. д. реализованы программно, никаких тумблеров и переключателей. Мотортестер обладает очень низким уровнем собственных шумов. Для защиты входов прибора стоят защитные диоды. Осциллографы собираются на автоматической линии монтажа, все комплектующие — импортные. Прибор имеет очень прочный корпус из алюминия, который защищает его от механических повреждений, а также является экраном от помех. В программном обеспечении DIAMAG 2 есть все функции, которые должны быть в современном мотортестере.

Функции DIAMAG 2:

Анализ эффективности работы цилиндров по сигналу с ДПКВ (скрипт Шульгина).
Анализ эффективности работы цилиндров в реальном времени.
Полностью автоматический анализ системы зажигания. (Нет необходимости делать настройки уровней синхронизации и т. д.).
Экспресс-диагностика (автоматическая настройка диапазонов, инверсии и т. д.).
Сравнение работы цилиндров по сигналам с различных датчиков, в том числе с датчика разряжения во впускном коллекторе, с датчика разряжения в выхлопной трубе, с датчика разряжения в топливной рампе, форсунок, первичного и вторичного зажигания и т. д.
Анализ компрессии по падению напряжения АКБ.
Анализ давления в цилиндре (скрипт PX 3): расчет степени сжатия, определения наличия нагара в цилиндре, проверка правильности установки фаз (ремня) ГРМ, контроль работы клапанов, оценка утечек рабочей смеси в цилиндре, проверка забитости катализатора и т. д.
Оценка относительной компрессии в динамике.
Проверка производительности форсунок.
Проверка работы генератора и системы зарядки аккумулятора (вых. напряжение и ток генератора, определение неисправностей выпрямительных диодов, зависания щеток и т. д.).
Многофункциональная линейка для измерения фаз ГРМ.
Можно также создавать свои настройки каналов, под любые датчики и т. д. Все готовые настройки активируются одним кликом мыши.
Практически для всех имеющихся в современных двигателях датчиков заведены готовые настройки. Всё, что нужно, это выбрать необходимый вам из списка. Также в ПО заведены настройки для всех имеющихся тестов: для анализа классической и распределенной системы зажигания, анализа эффективности (скрипт Шульгина), работы с датчиком разряжения и давления и т. д. Это сбережёт ваше время, а также будет очень полезно начинающим пользователям.
