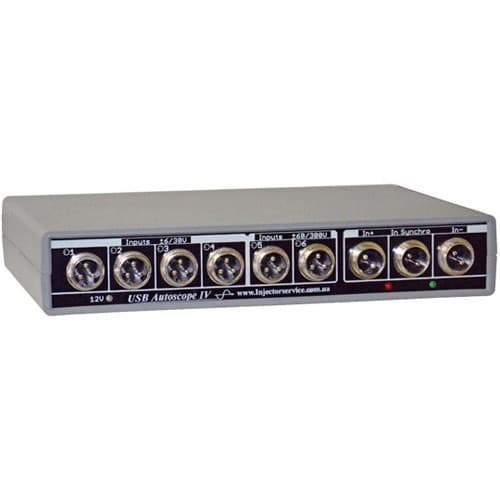

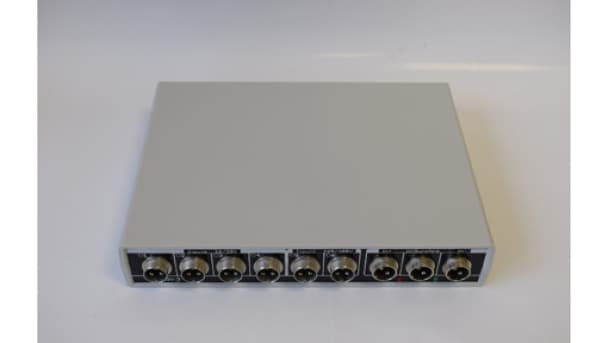

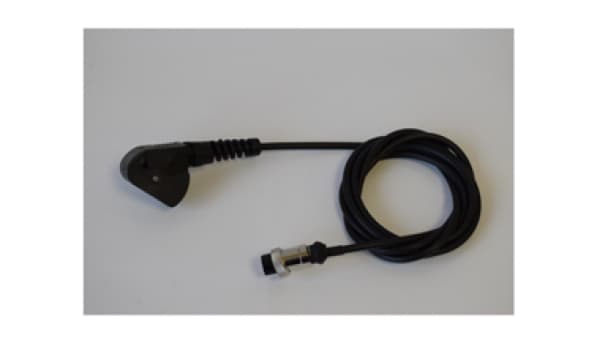

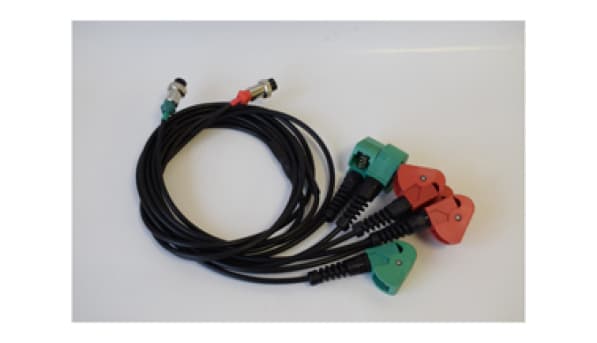

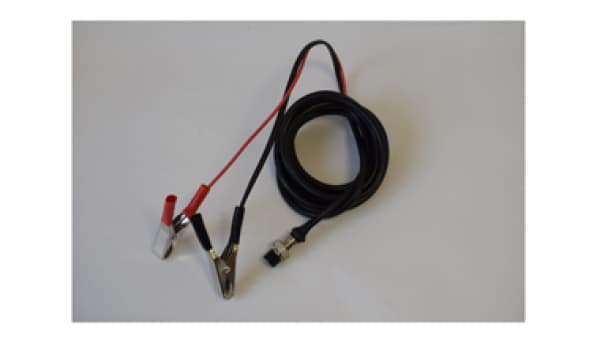

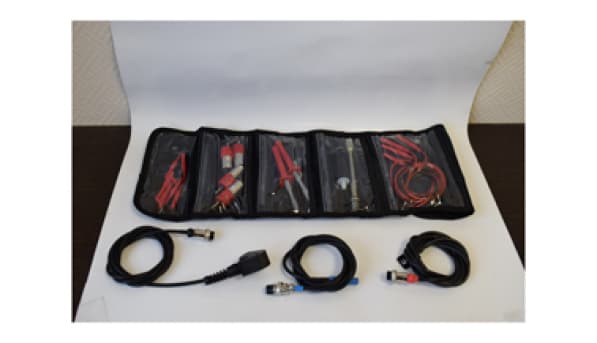

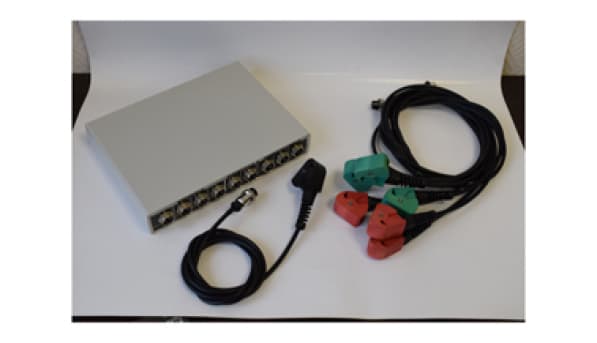

Цифровой осциллограф USB Autoscope IV (осциллограф Постоловского) является улучшенной версией USB Autoscope III и предназначен для просмотра, сохранения и анализа цифровых и аналоговых сигналов с электрических цепей автомобиля с целью поиска неисправностей в электронных системах автомобиля и диагностики механики бензиновых двигателей. Прибор подключается к ПК через USB-порт.
Основные отличия USB Autoscope IV от USB Autoscope III:
Прибор может работать в двух режимах:
| Модель | Autoscope IV |
| Количество аналоговых входов | 8 |
| Количество каналов осциллографа | 1, 2, 4, 8 (по выбору) |
| Разрядность АЦП | 12 бит |
| Диапазон измеряемого напряжения | +/-6/30 В — 1-4й аналоговые входа +/-60/300 В — 5-6й аналоговые входа 1-4й аналоговые входа при использовании внешних входных делителей напряжения 1:10 +/-6 В — 7-8й аналоговые входа |
| Максимальная частота оцифровки | 12,5 МГц — 1-но канальный режим 5 МГц — 2-х канальный режим 2,5 МГц — 4-х канальный режим 1,25 МГц — 8-ми канальный режим |
| Режим оцифровки | непрерывный поток |
| Входное сопротивление | 1 мОм |
| Модель | Autoscope IV |
| Количество цифровых входов | 9 |
| Режимы работы | 2-х, 4-х и 8-ми канальный анализатор |
| Максимальная частота оцифровки | 100 МГц — 2-х канальный режим 50 МГц — 4-х канальный режим 25 МГц — 8-ми канальный режим |
| Режим оцифровки | непрерывный поток |
| Входное сопротивление | 10 кОм >1 МОм при напряжениях (0...5В) 510 Ом при выходе за диапазон |
Минимальные требования к компьютеру для Autoscope IV: Microsoft Windows 98SE/ME/2000/XP/Vista/7/8, Pentium IV, 2000 МГц, 1024 Мб ОЗУ, HDD 10 Гб UDMA 100, наличие USB 2.0 480 Мбит/с (HI-SPEED) порта.
Внимание! Ток потребления любого USB устройства не должен превышать 500mA. Ток потребления USB Autoscope IV в рабочем режиме составляет 180mA. Но, не смотря на это, при включении USB Autoscope IV на некоторых моделях компьютеров происходит снижение напряжения питания +5V шины USB компьютера — из-за сбоя в цепи питания шины USB компьютера, USB Autoscope IV не включается и не может в штатной комплектации работать на таких компьютерах. Решить данную проблему на таких компьютерах можно путем изменения настроек в BIOS, настроек в Windows, либо покупкой устройства USB-Hub или USB-удлинителя с дополнительным питанием.
MT Pro 4.1
MT Pro - универсальный программно-аппаратный комплекс, сочетающий в себе возможности осциллографа и мотор-тестера.
Диагностический комплекс MT Pro позволяет эффективно выявлять неисправность в следующих системах:
Система зажигания
Система топливоподачи
Система газораспределения
Система питания и зарядки
Начиная с версии 3.0, прибор позволяет:
Функциональные возможности
Технические характеристики
| Аналоговые каналы | |
| Количество универсальных аналоговых каналов: | 8 1...4 общего назначения (полоса 250 КГц) 5...8 общего назначения (полоса 1 МГц) |
| Количество одновременно включенных каналов: | 1, 2, 3, 4, 5, 6, 7, 8 |
| Количество аппаратных поддиапазонов канала: | 12 |
| Аппаратные поддиапазоны канала: | ±0.1, ±0.2, ±0.5, ±1, ±2, ±5, ±15, ±30, ±50, ±100, ±200 и ±500 В |
| Дополнительные усилители x1, x2, x5, x10: | в каналах 6 и 8 |
| Входное активное сопротивление канала: | не менее 1 МОм |
| Опционально включаемый псевдодифференциальный вход: | канал 6 — канал 5, канал 8 — канал 7 |
| Канал синхронизации | |
| Количество универсальных каналов синхронизации: | 1 |
| Количество аппаратных поддиапазонов канала: | 12 |
| Аппаратные поддиапазоны канала: | ±0.1, ±0.2, ±0.5, ±1, ±2, ±5, ±15, ±30, ±50, ±100, ±200 и ±500 В |
| Входное активное сопротивление канала: | не менее 1 МОм |
| Режимы работы: | низкочастотный аналоговый канал детектор отрицательных импульсов детектор положительных импульсов |
| Максимальная частота дискретизации1) | |
| В режиме осциллографа и самописца: | 6 МГц (в 1-но канальном режиме) 3 МГц (в 2-х канальном режиме) 2 МГц (в 3-х канальном режиме) 1 МГц (в 4...6-ти канальном режиме) 500 КГц (в 7...8-ми канальном режиме) |
| Разрядность АЦП2) | |
| В режиме осциллографа и самописца: | 12 бит |
| Гальваническая развязка | |
| Тестовое напряжение изоляции: | 1КВ в течение 60 секунд |
| Сопротивление изоляции: | не ниже 1000 МОм |
| Ёмкость изоляции: | не выше 60 пФ |
| Режимы работы | |
| Осциллограф (функционально подобен обычному аналоговому осциллографу) | |
| По кадровый (данные каждого измерения (кадра) в реальном режиме времени отображаются на экране ПК и автоматически записываются на винчестер для дальнейшего просмотра / анализа) | |
| Самописец (данные измерения в реальном режиме времени отображаются на экране ПК и непрерывным потоком записываются на винчестер для дальнейшего просмотра / анализа) | |
| Прочие технические характеристики | |
| Напряжение питания3): | 5-25 Вольт (подробнее о внешнем блоке питания...) |
| Потребляемая мощность: | не более 1.2 Вт |
| Интерфейс связи с ПК: | Ethernet 100M (длина кабеля 10-20 м) |
| Габаритные размеры измерительного блока: | 204×83×33 мм |
| Масса измерительного блока: | не более 0.6 кг |
Примечания:
Полностью переработан узел питания.
Переработан LAN порт прибора для нормальной работы со старыми ПК через Straight-through (прямо проходящий) патч-корд. Сетевые карты, например на чипсете Realtek RTL8139, не поддерживает Auto-MDI/MDI-X (автоматический выбор режима работы по прямой либо перекрестной обжимке витой пары) из-за чего приходилось искать Cross-over (нуль хабный) патч-корд, который не очень часто можно встретить в продаже.
Диагностический комплекс MT Pro позволяет эффективно выявлять неисправность в следующих системах:
Система зажигания
Система топливоподачи
Система газораспределения
Система питания и зарядки
Начиная с версии 3.0, прибор позволяет:
Функциональные возможности
Технические характеристики
| Аналоговые каналы | |
| Количество универсальных аналоговых каналов: | 8 1…4 общего назначения (полоса 250 КГц) 5…8 общего назначения (полоса 1 МГц) |
| Количество одновременно включенных каналов: | 1, 2, 3, 4, 5, 6, 7, 8 |
| Количество аппаратных поддиапазонов канала: | 12 |
| Аппаратные поддиапазоны канала: | ±0.1, ±0.2, ±0.5, ±1, ±2, ±5, ±15, ±30, ±50, ±100, ±200 и ±500 В |
| Дополнительные усилители x1, x2, x5, x10: | в каналах 6 и 8 |
| Входное активное сопротивление канала: | не менее 1 МОм |
| Опционально включаемый псевдодифференциальный вход: | канал 6 - канал 5, канал 8 - канал 7 |
| Канал синхронизации | |
| Количество универсальных каналов синхронизации: | 1 |
| Количество аппаратных поддиапазонов канала: | 12 |
| Аппаратные поддиапазоны канала: | ±0.1, ±0.2, ±0.5, ±1, ±2, ±5, ±15, ±30, ±50, ±100, ±200 и ±500 В |
| Входное активное сопротивление канала: | не менее 1 МОм |
| Режимы работы: | низкочастотный аналоговый канал детектор отрицательных импульсов детектор положительных импульсов |
| Максимальная частота дискретизации1) | |
| В режиме осциллографа и самописца: | 6 МГц (в 1-но канальном режиме) 3 МГц (в 2-х канальном режиме) 2 МГц (в 3-х канальном режиме) 1 МГц (в 4…6-ти канальном режиме) 500 КГц (в 7…8-ми канальном режиме) |
| Разрядность АЦП2) | |
| В режиме осциллографа и самописца: | 12 бит |
| Гальваническая развязка | |
| Тестовое напряжение изоляции: | 1КВ в течение 60 секунд |
| Сопротивление изоляции: | не ниже 1000 МОм |
| Ёмкость изоляции: | не выше 60 пФ |
| Режимы работы | |
| Осциллограф (функционально подобен обычному аналоговому осциллографу) | |
| По кадровый (данные каждого измерения (кадра) в реальном режиме времени отображаются на экране ПК и автоматически записываются на винчестер для дальнейшего просмотра / анализа) | |
| Самописец (данные измерения в реальном режиме времени отображаются на экране ПК и непрерывным потоком записываются на винчестер для дальнейшего просмотра / анализа) | |
| Прочие технические характеристики | |
| Напряжение питания3): | 5-25 Вольт (подробнее о внешнем блоке питания...) |
| Потребляемая мощность: | не более 1.2 Вт |
| Интерфейс связи с ПК: | Ethernet 100M (длина кабеля 10-20 м) |
| Габаритные размеры измерительного блока: | 204 x 83 x 33 мм |
| Масса измерительного блока: | не более 0.6 кг |
Примечания:
Полностью переработан узел питания.
Переработан LAN порт прибора для нормальной работы со старыми ПК через Straight-through (прямо проходящий) патч-корд. Сетевые карты, например на чипсете Realtek RTL8139, не поддерживает Auto-MDI/MDI-X (автоматический выбор режима работы по прямой либо перекрестной обжимке витой пары) из-за чего приходилось искать Cross-over (нуль хабный) патч-корд, который не очень часто можно встретить в продаже.

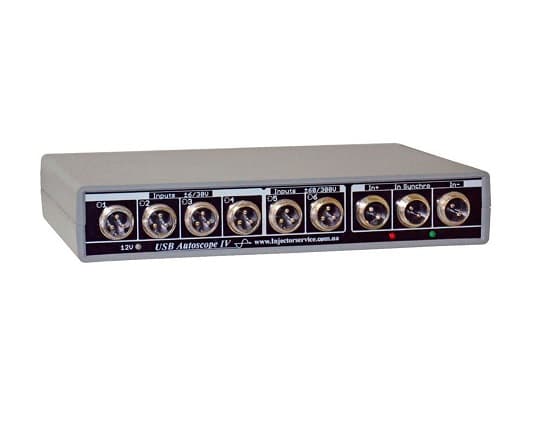

USB Autoscope IV
Цифровой осциллограф USB Autoscope IV (осциллограф Постоловского) является улучшенной версией USB Autoscope III и предназначен для просмотра, сохранения и анализа цифровых и аналоговых сигналов с электрических цепей автомобиля с целью поиска неисправностей в электронных системах автомобиля и диагностики механики бензиновых двигателей. Прибор подключается к ПК через USB-порт.
Основные отличия USB Autoscope IV от USB Autoscope III:
Прибор может работать в двух режимах:
| Модель | Autoscope IV |
| Количество аналоговых входов | 8 |
| Количество каналов осциллографа | 1, 2, 4, 8 (по выбору) |
| Разрядность АЦП | 12 бит |
| Диапазон измеряемого напряжения | +/-6/30 В — 1-4й аналоговые входа +/-60/300 В — 5-6й аналоговые входа 1-4й аналоговые входа при использовании внешних входных делителей напряжения 1:10 +/-6 В — 7-8й аналоговые входа |
| Максимальная частота оцифровки | 12,5 МГц — 1-но канальный режим 5 МГц — 2-х канальный режим 2,5 МГц — 4-х канальный режим 1,25 МГц — 8-ми канальный режим |
| Режим оцифровки | непрерывный поток |
| Входное сопротивление | 1 мОм |
| Модель | Autoscope IV |
| Количество цифровых входов | 9 |
| Режимы работы | 2-х, 4-х и 8-ми канальный анализатор |
| Максимальная частота оцифровки | 100 МГц — 2-х канальный режим 50 МГц — 4-х канальный режим 25 МГц — 8-ми канальный режим |
| Режим оцифровки | непрерывный поток |
| Входное сопротивление | 10 кОм >1 МОм при напряжениях (0...5В) 510 Ом при выходе за диапазон |
Минимальные требования к компьютеру для Autoscope IV: Microsoft Windows 98SE/ME/2000/XP/Vista/7/8, Pentium IV, 2000 МГц, 1024 Мб ОЗУ, HDD 10 Гб UDMA 100, наличие USB 2.0 480 Мбит/с (HI-SPEED) порта.
Внимание! Ток потребления любого USB устройства не должен превышать 500mA. Ток потребления USB Autoscope IV в рабочем режиме составляет 180mA. Но, не смотря на это, при включении USB Autoscope IV на некоторых моделях компьютеров происходит снижение напряжения питания +5V шины USB компьютера — из-за сбоя в цепи питания шины USB компьютера, USB Autoscope IV не включается и не может в штатной комплектации работать на таких компьютерах. Решить данную проблему на таких компьютерах можно путем изменения настроек в BIOS, настроек в Windows, либо покупкой устройства USB-Hub или USB-удлинителя с дополнительным питанием.
