Универсальный кабель Combiloader + Scanmatik v2

Универсальный  кабель  для  подключения  и  программирования  ЭБУ "на столе"  с помощью Combiloader и адаптера Сканматик SM2/SM2PRO/ SM3. Предназначен в том числе для использования с такими интегральными модулями, как  Bosch MEDC17 BSM, Комплект модулей Bosch EDC16 BSM и Bosch ME9 BSM и  Комплект модулей: SIMOS12/18 VAG (J2534).

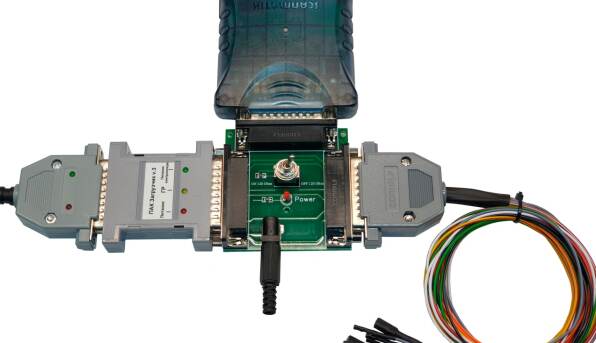

Подключается  непосредственно  к  адаптеру  SM2/SM2PRO.  В настройках Combiloader необходимо указывать следующие выводы сигналов GPT.

Контакт OBDII SM2/SM2Pro  Контакт DB25 SM2/SM2Pro

Сигнал
1  23  GPT1
2  4   GPT2

Универсальный    кабель  имеет  возможность  подключения  терминального резистора 120 Ом на линии CAN.

Распиновка универсального кабеля:

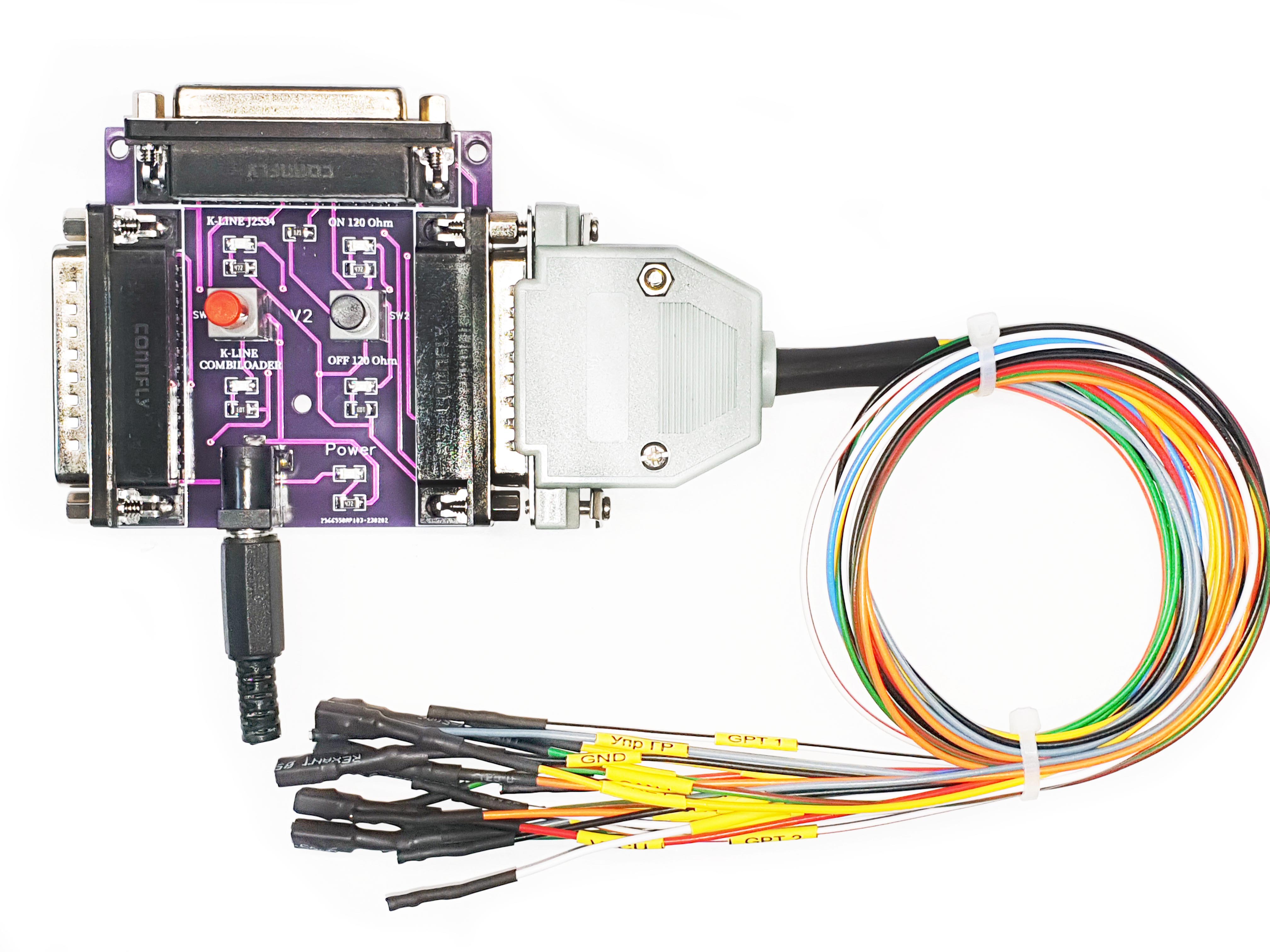

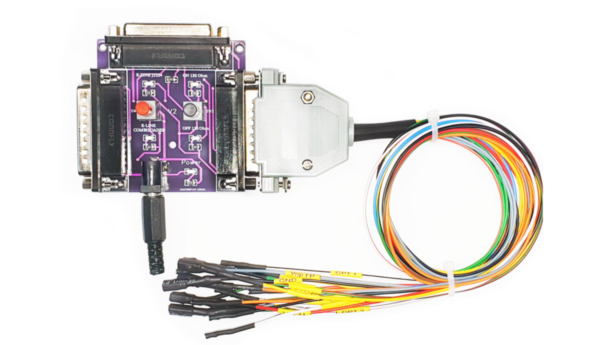

Универсальный кабель с игольчатыми контактами изготовлен согласно Документации программатора Combiloader и соответствует  ее цветовой маркировке проводов. Для удобства пользователя каждый провод имеет бирку с обозначением.

Красный - ЭБУ: К30/+12В (VECU)

Желтый - ЭБУ: К15/Зажигание (VKEY)

Оранжевый - ЭБУ: К30Р/Питание после гл.реле (K30P)

Серый - ЭБУ: Управление гл.реле (Упр ГР)

Синий - ЭБУ: K-Line (K-line)

Зеленый - ЭБУ: Разрешение программирования (PRG)

Белый/черный - ЭБУ: GPT1 (GPT1)

Белый/красный - ЭБУ: GPT2 (GPT2)

Зеленый/красный - ЭБУ: CAN-L (CAN-L)

Белый - ЭБУ: CAN-H (CAN-H)

Все подключения к ЭБУ должны выполняться при отключенном напряжении питания универсальной платы в строгом соответствии с Документацией программатора Combiloader и только квалифицированным специалистом.  Неправильное подключение или ненадежная подача питания может привести к выходу из строя ЭБУ!
