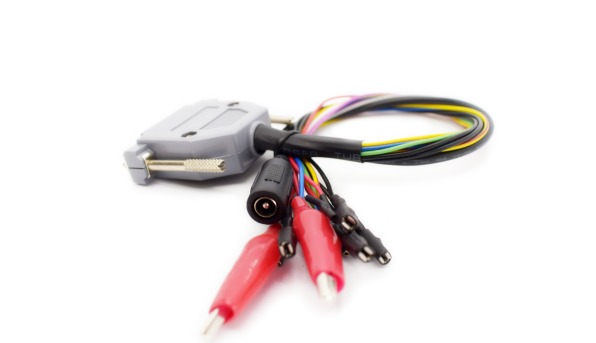

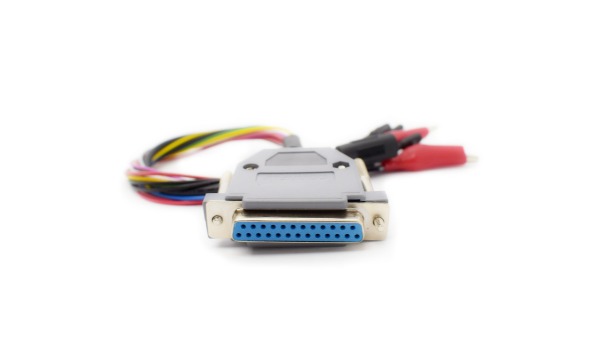

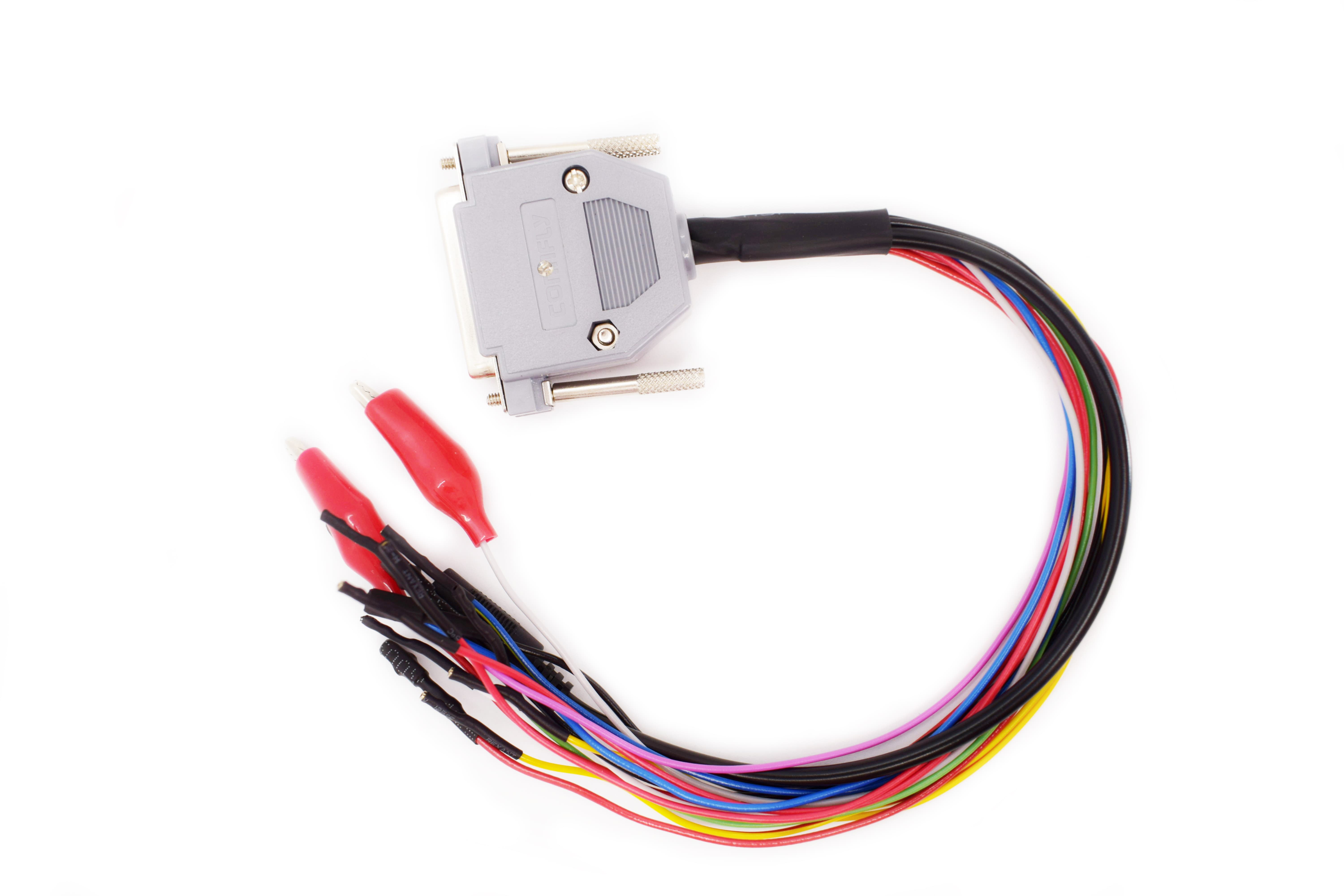

Адаптер для Scanmatik 2/2PRO и PCM Flash, ver. 2.1
Артикул: 11P1/01Адаптер (кабель Boot/Bench) для работы "на столе" загрузчиком PCMFlash совместно со Scanmatik 2 или Scanmatik 2 Pro и внешним питанием (12В или 24В для грузовых авто). Разъем питания типа Jack 2.0 мм. Имеет встроенную защиту от короткого замыкания. Максимальный допустимый ток - до 5А. Автоматическое управление питанием и сигналами Boot и CNF1. Работает со всеми пакетами PCMFlash для работы "на столе" и автоматическим управлением питания (с модулями 53, 71, 77 и другими)
Для опытных пользователей: после доработки, добавления выключателя питания, возможна работа "на столе" со всеми пакетами, изначально предназначенными для работы на машине (модули 50, 36 и т.д)
Распиновка:
- Красный +12в
- Сине-желтый GPT1 (выход 5в амплитуды)
- Черный GND Желто-красный GPT2 (выход 5в амплитуды)
- Бело-красный GPT1 -12b (без буфера,до 12 в )
- Бело-черный GPT2 -12b (без буфера,до 12 в )
- Белый CAN H
- Фиолетовый Vpp
- Зеленый CAN L
- Синий CNF1 510 Ом
- Желтый K-Line
- Серый boot 1кОм
Питание внешнее 12в (5 А мах) Jack.
Правильная распайка проводов к плате адаптера:
Дополнительные возможности:
В адаптере предусмотрена возможность самостоятельно добавить ручное управление питанием ЭБУ,для этого необходимо добавить выключатель,см. фото . Ручное управление имеет приоритет перед автоматическим.
