Openport 2.0 — самый распространенный в России и один из самых доступных оригинальных J2534-совместимых адаптеров с поддержкой шины CAN, который может использоваться для диагностики и перепрограммирования ЭБУ автомобилей. Является промышленным стандартом для разработчиков программного обеспечения в области чип-тюнинга. Производится, собирается и тестируется в Сан-Франциско, США.

Прибор разработан компанией Tactrix Inc. на замену устаревшей версии 1.3, которая не имела поддержки шины CAN. Изначально, адаптеры серии Openport создавались для работы совместно с ПО EcuFlash, предназначенного для перепрограммирования и редактирования прошивок блоков управления, устанавливаемых на автомобили Mitsubishi и Subaru. Для этих целей в адаптере были реализованы возможности подачи напряжения разрешения программирования на 1,3,9,11,12,13 пины OBD-II разъема или AUX 2.5mm, для использования внешнего коннектора. Отличительной особенностью нового адаптера, помимо поддержки шины CAN, решено было сделать возможность работы со сторонним ПО по протоколу J2534. Для этого был создан специальный драйвер и библиотека, с которой может взаимодействовать любая программа. Такая особенность позволила прибору получить широкую популярность как у разработчиков ПО, так и у специалистов в области диагностики и чип-тюнинга автомобилей.

EcuFlash

EcuFlasher — freeware проект от создателя адаптера Openport. Последнюю актуальную версию (релиз) вы всегда можете скачать с официального сайта производителя. Последнюю актуальную beta-версию, а так же предыдущие официальные и неофициальные релизы вы можете скачать с сайта проекта EvoScan. ПО распространяется бесплатно, может быть установлено и использовано всеми желающими на свой страх и риск. Обращаем ваше внимание, что не смотря на свой статус, публичные beta-версии достаточно стабильны чтобы вы могли использовать их для работы с автомобилями. В своей повседневной работе мы сами используем последнюю актуальную beta-версию. Дистрибутив программы содержит все необходимые для работы драйверы и библиотеки включая Windows J2534 DLL обеспечивающую поддержку работы со сторонним ПО. Если вы собираетесь использовать Openport 2 только для работы со сторонним ПО вы можете скачать драйверы и J2534 DLL отдельно. Подробнее о работе с этим программным продуктом, вы можете узнать из нашей статьи.

Альтернативное ПО

Openport 2.0 — универсальный J2534-совместимый адаптер, а значит он может использоваться с большим количеством программных продуктов, поддерживающих данный протокол. Без его использования, на сегодня, не возможен нормальный тюнинг современных ЭБУ, как отечественного так и импортного производства, с использованием отечественных загрузчиков. Даже чип-тюнинг ВАЗ и УАЗ, оснащенных такими блоками как Bosch МЕ17.х, M75, M86, не возможно представить без использования J2534 адаптера, т. к. работа через с ними, осуществляется по CAN-шине. Прибор протестирован в работе со следующими программными продуктами: PCM Flash, Combiloader, Chiploader, Openbox, MMC Flasher, Multiflasher, BitBox и многими другими! Поддерживается так же большое количество OEM решений для перепрограммирования блоков (Honda, Mitsubishi и др…) и диагностические комплексы ПО дилерского уровня (хорошая совместимость с Toyota Techstream), а так же по для диагностики и логгирования от сторонних производителей (EvoScan, OpenDiag). На рынке также имеются продукты для кодирования блоков и работы с одометрами (EcuCe, MD Flasher).

Технические характеристики

• 32-битный процессор производства ARM (частота 72Mhz)
• поддержка USB 2.0 full speed
• Возможность обновления микропрограммы
• Поддержка следующих OBD-совместимых протоколов:
  • CAN 2.0 (CAN/ISO15765)
  • K-line (ISO9141/ISO14230(KWP2000)/dual K line)
  • J1850 (PWM/VPW)
  • J2534, поддержка режима PassThru с использованием Windows DLL
• Встроенный логгер с возможностью записи на карты памяти microSD / microSDHC
• Встроенный мультиплексор
• Поддержка получения данных для логгера от оборудования Innovate Motorsports через 2.5mm разъем

Внимание — это не клон! C 2010 года наша компания является эксклюзивным дилером Tactrix в России и поставляет только оригинальную продукцию производства Tactrix Inc.

Адаптер CHIPSOFT J2534 Mid будет полезен тем пользователям, которым недостаточно возможностей адаптера CHIPSOFT J2534 Lite. Поддержка большого количества сторонних программ, работающих по стандарту J2534 делает адаптер незаменимым инструментом при диагностике и чиптюнинге, а его цена позволит начать свой бизнес с минимальными финансовыми затратами. Возможность использования различных режимов работы адаптера (J2534 адаптер, KLine адаптер, CANHacker) существенно расширяет возможности его использования.

Технические характеристики CHIPSOFT J2534 Mid адаптера:

• современный мощный 32-битный ARM процессор 72 МГц
• работа под управлением операционной системы реального времени (RTOS)
• поддержка шины USB 2.0 Full-speed
• обновление прошивки устройства через USB
• поддержка стандарта J2534, частично — J2534-2
• защита от переполюсовки, статического напряжения
• поддержка питания +24В при работе с грузовиками и автобусами
• двойное питание для обеспечения надежной работы (+5В USB разъем, +12В OBD2 разъем)
• подача напряжения программирования 5 — 20В с шагом 0,1В на пины 8, 9, 11, 12, 13 OBD2 разъема, максимальный поддерживаемый ток ограничен аппаратно на уровне 20 мА.
• поддержка шины Single wire CAN (SW CAN)
• поддержка второй CAN BUS на пинах 3 — 11 OBD2 разъема (может быть также перекроссирована на пины 1 — 8, 12 — 13, путем запайки перемычек на OBD2 плате внутри адаптера)
• индикация режима работы посредством 3-х светодиодов
• MiniUSB разъем для подключения к компьютеру
• OBD2 корпус

Поддержка следующих протоколов:

• ISO 11898 (raw CAN) до 1Mb/s
• ISO 15765-4 (CAN)
• ISO 14230-4 (Keyword Protocol 2000)
• ISO 9141-2
• GM UART
• SW CAN

Адаптер протестирован с диагностическими программами:

• PCMScan
• ScanXL
• Toyota Techstream
• VersaTuner

С загрузчиками:

• ChipLoader (в полном объеме)
• OpenBox (в полном объеме)
• CombiLoader, MultiFlasher, MMC2 Flasher протестированы в объеме имеющихся модулей (т.е. не в полном объеме)
• PCMFlash

С дилерскими программами:

• Обновление Honda
• Toyota/Lexus — Calibration Update Wizard (CUW)
• GDS2 (дилерская диагностика автомобилей GM группы)

Адаптер может работать в следующих режимах:

• J2534 адаптер
• KLine адаптер
• CANHacker

Недорогой универсальный адаптер второго поколения от Chipsoft, предназначенный для диагностики и программирования ЭБУ автомобилей по протоколу J2534, прибор также может функционировать как k-line адаптер. Адаптер выполнен в корпусе разъема OBD-II.

Адаптер полностью совместим по прошивкам с предыдущей версией Chipsoft J2534, поэтому новые обновления прошивок будут работать как на CHIPSOFT J2534, так и на CHIPSOFT J2534 Lite.

Переключение режимов работы J2534/K-line можно осуществлять на лету, без переподключения по USB или обесточивания адаптера.

Технические характеристики адаптера CHIPSOFT J2534 Lite & K-line:

• Cовременный мощный 32-битный ARM процессор 72 МГц
• Работа под управлением операционной системы реального времени (RTOS)
• Поддержка шины USB 2.0 Full-speed
• Обновление прошивки устройства через USB
• Поддержка стандарта J2534
• Подача +5В на 12 пин OBD-II разъема (boot-pin) для работы с ЭБУ Honda
• Возможность работы в режиме k-line адаптера
• Поддержка питания +24В при работе с грузовиками и автобусами
• Защита от переполюсовки, статического напряжения двойное питание для обеспечения надежной работы (+5В USB разъем, +12В OBD2 разъем)
• индикация режима работы посредством 3-х светодиодов
• OBD2 корпус
• MiniUSB разъем для подключения к компьютеру

Список поддерживаемых протоколов в режиме J2534

• ISO 11898 (raw CAN) до 1Mb/s
• ISO 15765-4 (CAN)
• ISO 14230-4 (Keyword Protocol 2000)
• ISO 9141-2
• GM_UART_PS

Сканматик 3 — профессиональный мультимарочный автосканер предназначен для диагностики электронных систем управления современных автомобилей. Работает с персональным компьютером, планшетом или смартфоном, программы для Windows и Android в комплекте.
При установке драйвера (входит в комплект) работает со сторонним диагностическим программным обеспечением, сделанным под стандарты SAE J2534 и RP1210, а также с загрузчиками, подавая напряжения разрешения программирования на различные контакты диагностического разъема.

Для подключения к адаптеру может использоваться как USB или Wi-Fi интерфейсы (встроены в адаптер SM3). Все комплекты включают в себя полную текущую версию программы (все доступные в данный момент программные модули): ВАЗ, ГАЗ, УАЗ, Ока, ZAZ, Daewoo, Chevrolet, Ravon, Chery, BYD, Geely, Great Wall, Lifan, Mitsubishi, Kia, Hyundai, Иж, КАМАЗ, МАЗ, ПАЗ, OBD2.

Технические характеристики адаптера SM3

• Интерфейсы для связи с ПК (Планшетом, Смартфоном) — USB или Wi-Fi
• Напряжение питания: 5…35В от бортовой сети а/м или USB (гальваническая развязка вместе с питанием)
• Потребляемый ток, не более 350 мА
• Внутренние импульсные блоки питания собственной разработки (нет нагрева +широкий диапазон входных напряжений от 5 до 55В)
• Стандарт приемопередатчика Wi-Fi: IEEE 802.11b/g/n
• Поддерживаемые шины данных:
  • 13 x ISO-9141/ISO-14230 (K-LINE)
  • 1 x J1850VPW
  • 1 x J1850PWM
  • 4 x CAN 2.0/CAN-FD
  • 1 x Single Wire CAN
  • 1 x Ethernet 10/100BASE-TX
• Встроенный мультиплексор для коммутации диагностических линий
• Самая широкая поддержка стандартов J2534-½
• Подача напряжения программирования (5-20В) — на ножки разъема OBD2: 6, 8, 9, 11, 12, 13, 14
• Выход напряжения программирования AUX
• Размеры адаптера (Д x Ш x В), не более: 97×75×22 мм
• Вес прибора в базовой комплектации, не более: 0.7 кг

Адаптер CHIPSOFT J2534 Pro на данный момент самый мощный по функционалу в линейке адаптеров CHIPSOFT J2534 Lite, CHIPSOFT J2534 Mid. По сравнению с указанными адаптерами имеет больший функционал для диагностики автомобилей, т.к. имеет два мультиплексора для коммутации CAN и KLine шины данных. Поддержка большого количества сторонних программ, работающих по стандарту J2534 делает адаптер незаменимым инструментом при диагностике и чиптюнинге, а его цена позволит начать свой бизнес с минимальными финансовыми затратами. Возможность использования различных режимов работы адаптера (J2534 адаптер, KLine адаптер, CANHacker) существенно расширяет возможности его использования.

Технические характеристики CHIPSOFT J2534 Pro адаптера:

• современный мощный 32-битный ARM процессор 72 МГц
• работа под управлением операционной системы реального времени (RTOS)
• поддержка шины USB 2.0 Full-speed
• обновление прошивки устройства через USB
• поддержка стандарта J2534, частично — J2534-2
• защита от переполюсовки, статического напряжения двойное питание для обеспечения надежной работы (+5В USB разъем, +12В/+24В OBD2 разъем)
• поддержка питания +24В при работе с грузовиками и автобусами
• подача напряжения программирования 5 — 20В с шагом 0,1В на пины 8, 9, 11, 12, 13 OBD2 разъема,
• максимальный поддерживаемый ток ограничен аппаратно на уровне 20 мА.
• поддержка шины Single wire CAN (SW CAN) поддержка дополнительных CAN BUS на пинах 3 — 11, 12 — 13, 1 — 9, 3 — 8 OBD2 разъема
• поддержка дополнительных KLine BUS на пинах 3, 8, 9, 11, 12, 13, 15 OBD2 разъема
• поддержка второй CAN BUS на пинах 3 — 11 OBD2 разъема (может быть также перекроссирована на пины 1 — 8, 12 — 13, путем запайки перемычек на OBD2 плате внутри адаптера)
• индикация режима работы посредством 3-х светодиодов
• качественный MiniUSB разъем (производитель AMP) для подключения к компьютеру OBD2 корпус
• поддержка операционных систем Windows Vista, 7, 8, 10. Как 32-битных, так и 64-битных

Поддержка следующих протоколов:

• ISO 11898 (raw CAN) до 1Mb/s
• ISO 15765-4 (CAN)
• ISO 14230-4 (Keyword Protocol 2000)
• ISO 9141-2 GM UART SW CAN
• ISO22900 (Tech2Win)

Адаптер протестирован с диагностическими программами:

• PCMScan
• ScanXL
• Toyota Techstream
• VersaTuner

С загрузчиками:

• ChipLoader (в полном объеме)
• OpenBox (в полном объеме)
• CombiLoader, MultiFlasher, MMC2 Flasher протестированы в объеме имеющихся модулей (т.е. не в полном объеме)
• PCMFlash

С дилерскими программами:

• Обновление Honda Toyota/Lexus — Calibration Update Wizard (CUW)
• GDS2 (дилерская диагностика автомобилей GM группы)
• Tech2Win (дилерская диагностика автомобилей GM группы)

Адаптер может работать в следующих режимах:

• J2534 адаптер
• KLine адаптер
• CANHacker

Драйвер для работы с оригинальным программным обеспечением для диагностики автомобилей Mitsubishi MUT3.

Драйвер поддерживает 100% функционал оригинального сканера MUT III и MUT III lite.

Разновидности драйвера:

Simple
— Работа только с автомобилями и ЭБУ на CAN шине (примерно 2005+), нет репрограмминга, нет k-line.
— Тип лицензирования: привязка к одному ПК без возможности использовать виртуальную машину

Full
Полный функционал без ограничений.
— CAN
— k-line (OBD, ISO-MMC, KWP) только на 7 пине (см. схемы). На авто примерно до 2000 года, для некоторых блоков управления используются другие пины в диагностическом разъеме, соответственно они будут работать частично (это ограничение оригинального сканера).
— репрограмминг только для блоков управления на CAN-шине.
— Тип лицензирования: привязка к одному ПК без возможности использовать виртуальную машину либо USB-ключ без вышеупомянутых ограничений.

Поддерживаемые адаптеры:

• Tactrix OpenPort 2.0 (оригинал) — полная поддержка
• ScanDoc Compact (J2534) — полная поддержка
• Scanmatik 2/2 Pro — полная поддержка
• Toyota Mini-VCI — поддержка CAN авто без репрограмминга и записи длинных кодингов (ETACS 2013+). Только для версии драйвера Simple. Драйвер для Mini-VCI.
• Chipsoft J2534 — полная поддержка CAN авто, частичная поддержка к-линии (не будут работать блоки SRS, ABS, те, которые используют пин 1 в диагностическом разъеме)
• Остальные адаптеры J2534 — при условии, что адаптер 100% соответствует стандарту.

Возможности

• Полная поддержка авто с CAN шиной (диагностика/сервисные операции/обновление ПО)
• Полная поддержка авто с k-line (диагностика/сервисные операции/обновление ПО)
• Сброс до заводского состояния Lear/Continental ETACS'ов
• Смена VIN в иммобилайзере/OSS/ESL (Lancer 10\Outlander 3\ASX\L200 2015+ и подобные)
• Смена оригинального VIN в некоторых блоках двигателя (бензин)
• Игнорирование ошибок для разрешения сохранения кодинга блоков управления.
• Чтение/запись ЕЕПРОМ в приборных панелях (доп опция), прошивка ЭБУ

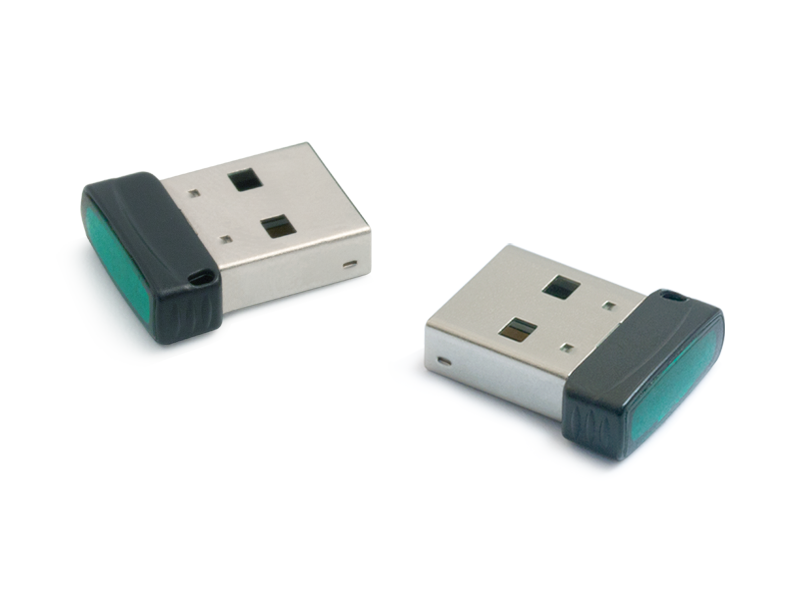

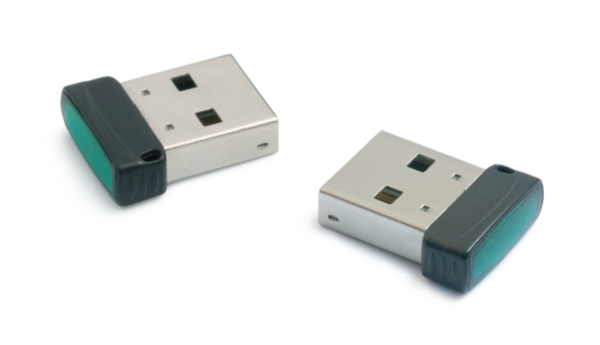

Для работы с драйвером на нескольких компьютерах необходимо купить USB ключ защиты. В дальнейшем на данный ключ можно открыть дополнительно Mitsubishi Flasher.

Техподдержка осуществляется разработчиком. Для работы ПО необходима регистрация на форуме разработчика (инструкции в разделе «Загрузки» на данной странице).
