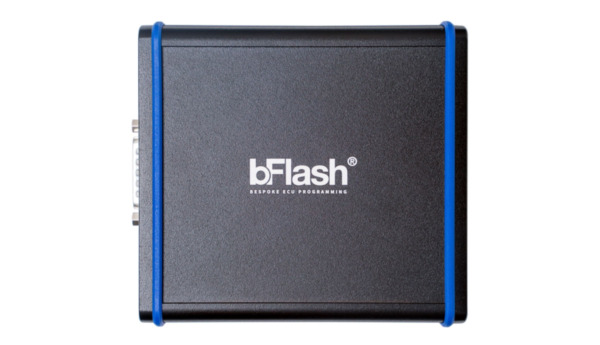

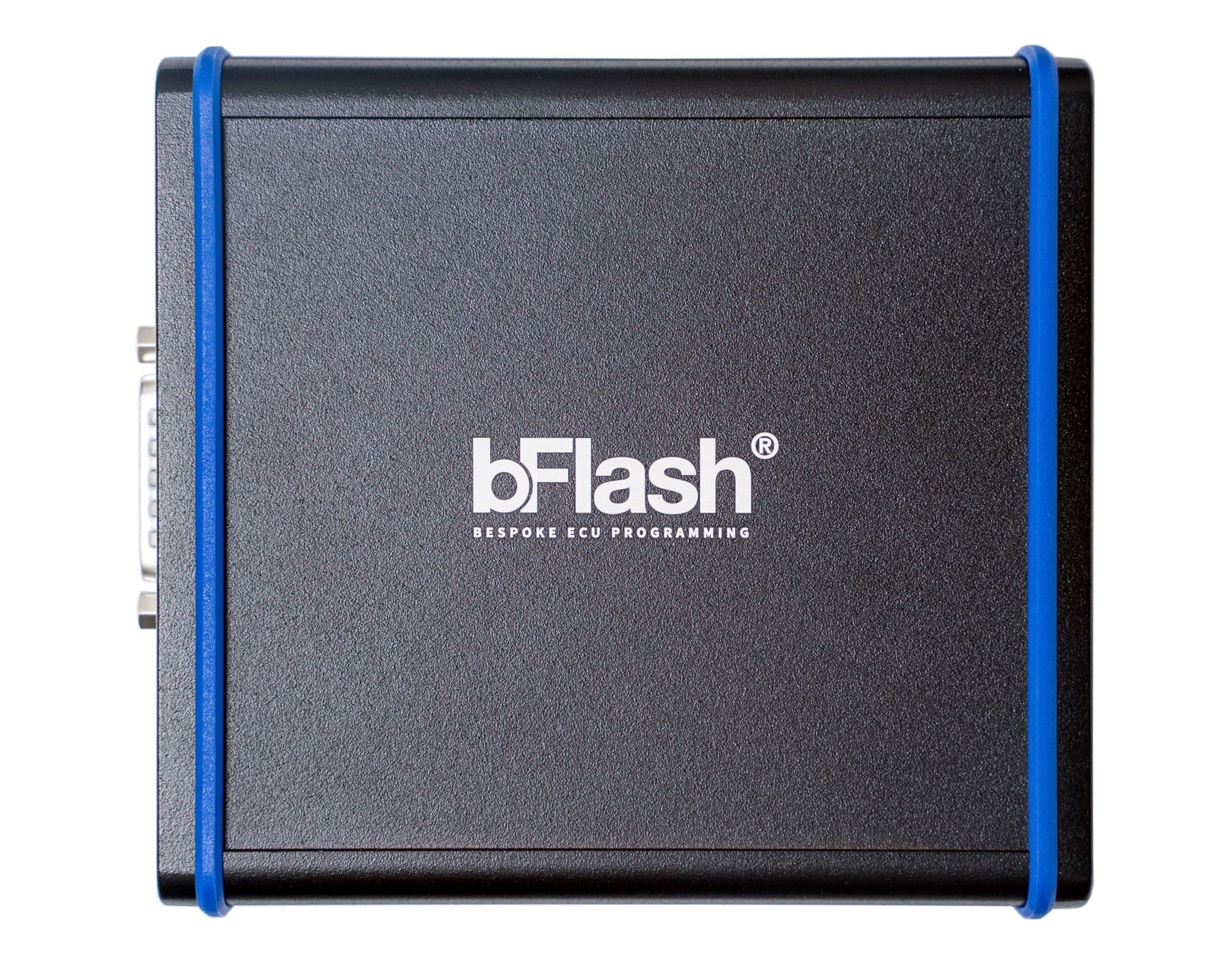

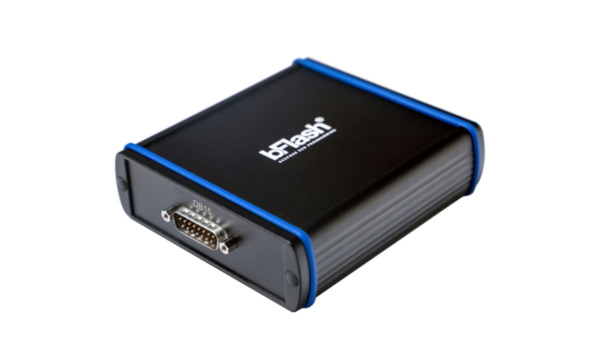

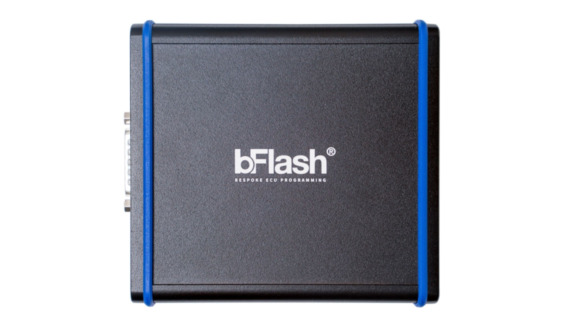

Загрузчик прошивок bFlash Master

Загрузчик прошивок bFlash – новый уникальный революционный продукт для профессионалов в области чип-тюнинга, сочетающий в себе функции загрузчика, диагностического сканера, дата-логгера, анализатора шины CAN и визуализатора для редактора WinOLS.

Загрузчик прошивок bFlash создан разработчиками компании BC Consulting, одного из ведущих поставщиков программных решений по калибровкам для европейских автомобилей.

Поскольку загрузчик прошивок bFlash — это нечто большее, чем просто средство программирования ЭБУ, его нельзя сравнивать с какими-либо традиционными загрузчиками, которым не хватает многих важных функциональных особенностей для настройки автомобилей и при повседневном использовании.

Разработчики загрузчика прошивок bFlash изучили используемые инженерами по заводской калибровке инструменты OEM, их функции и возможности. На основе их спецификаций они решили создать свой собственный прибор, настолько же продвинутый с точки зрения аппаратной части, но при этом обладающий простым и понятным интерфейсом и удобной справочной системой.

Преимущества загрузчик прошивок bFlash:

• Высокая скорость и безопасность на уровне OEM-инструментов;
• Поддержка диагностики, записи логов и эмуляции для редактора WinOLS;
• Простой в использовании интерфейс;
• Встроенная справочная система;
• Регулярные обновления ПО;
• 5 лет гарантии.

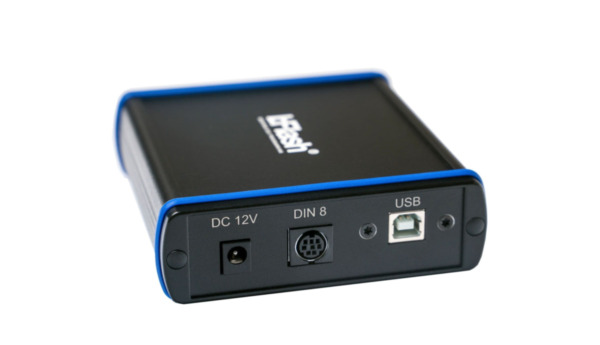

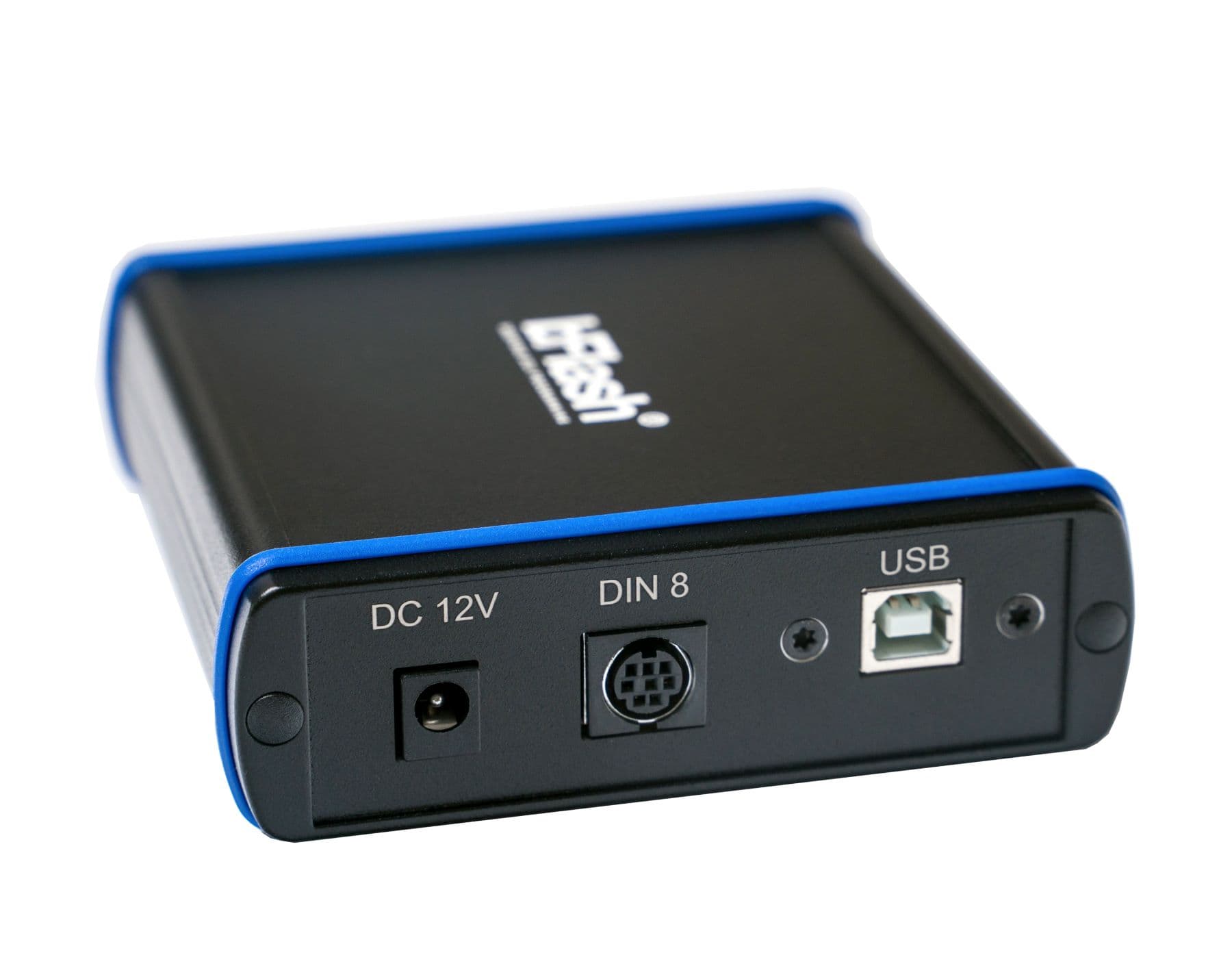

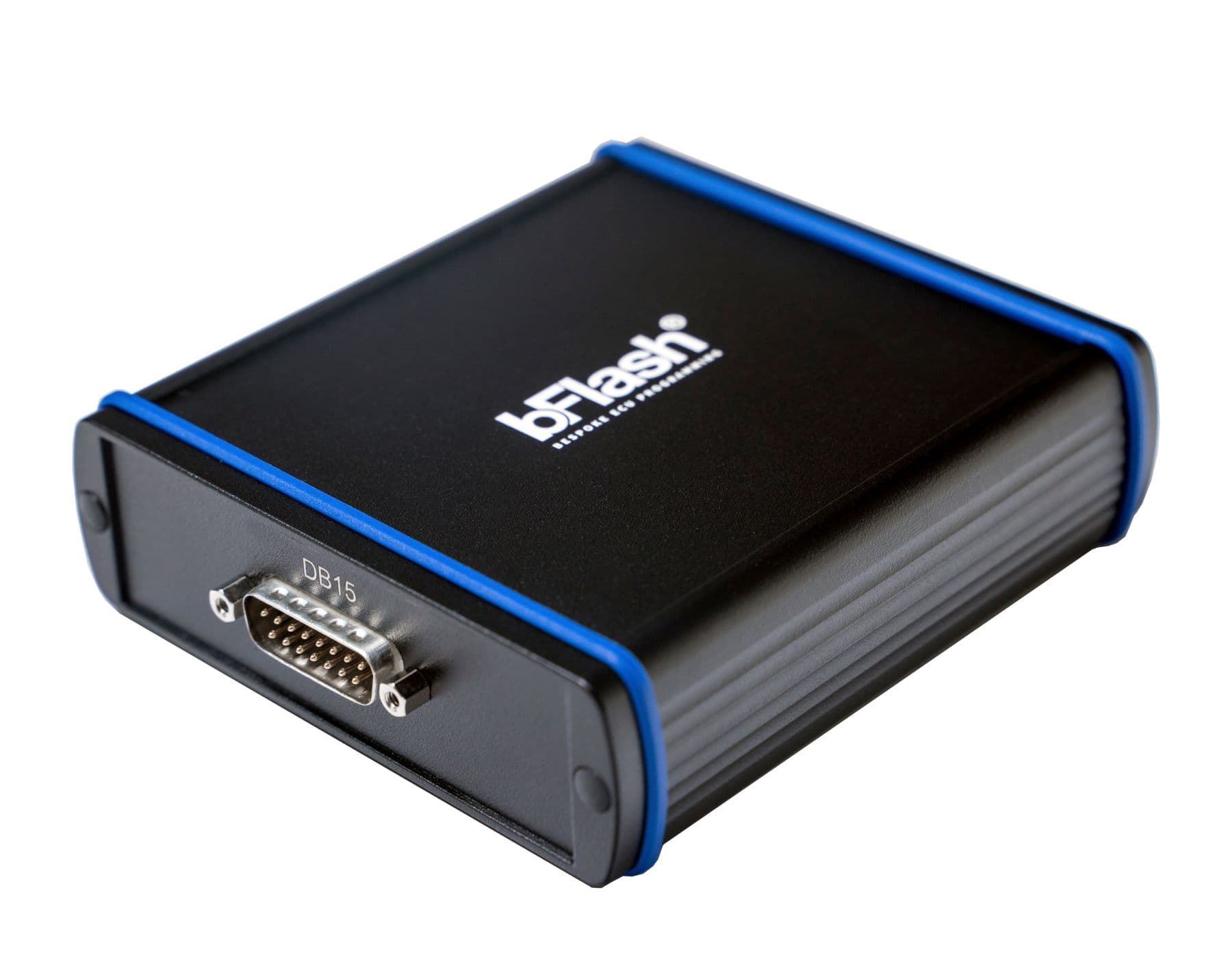

Аппаратное обеспечение:

В основе аппаратного обеспечения прибора лежит микроконтроллер NXP MPC57xx. Это тот же процессор, который используется во многих OEM-инструментах, обеспечивающий сверхскоростной обмен данными с ЭБУ автомобиля. Остальные аппаратные компоненты используются для различных методов программирования, поддерживаемых загрузчиком прошивок bFlash, таких как: ОБД КАН, БДМ, Бут, До-Ай-Пи Этернет, Флексрэй, Джейтаг (OBD CAN, BDM, Boot, DoIP Ethernet, Flexray, Jtag) и многих других, что гарантирует то, что bFlash сможет работать с самыми современными ЭБУ автомобилей вплоть до 2030 года.

Ключевые компоненты:

• Процессор NXP MPC57xx (3 ядра, 160Mhz);

• Поддержка FlexRay: 2 чипа TJA1080 (10mbit/s, with bus cold start ability);
• Поддержка CAN-bus: 2 чипа TJA1051;
• Поддержка JTAG: логические буферы с автопереключением 3.3/5v и поддержкой частоты до 25Mhz;
• Поддержка DoIP: контроллер DP83848C PHY;

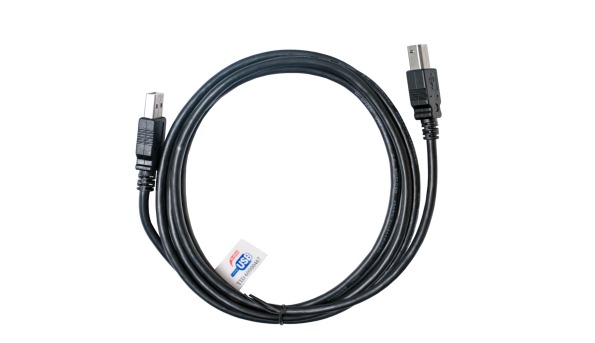

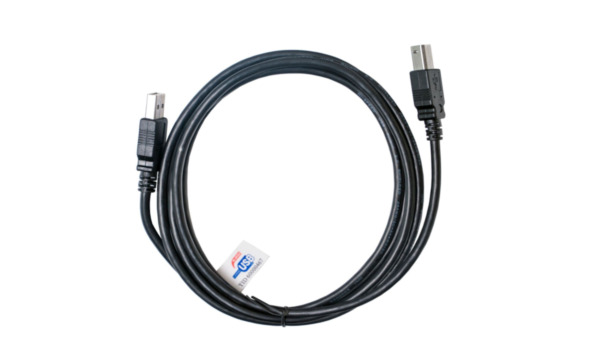

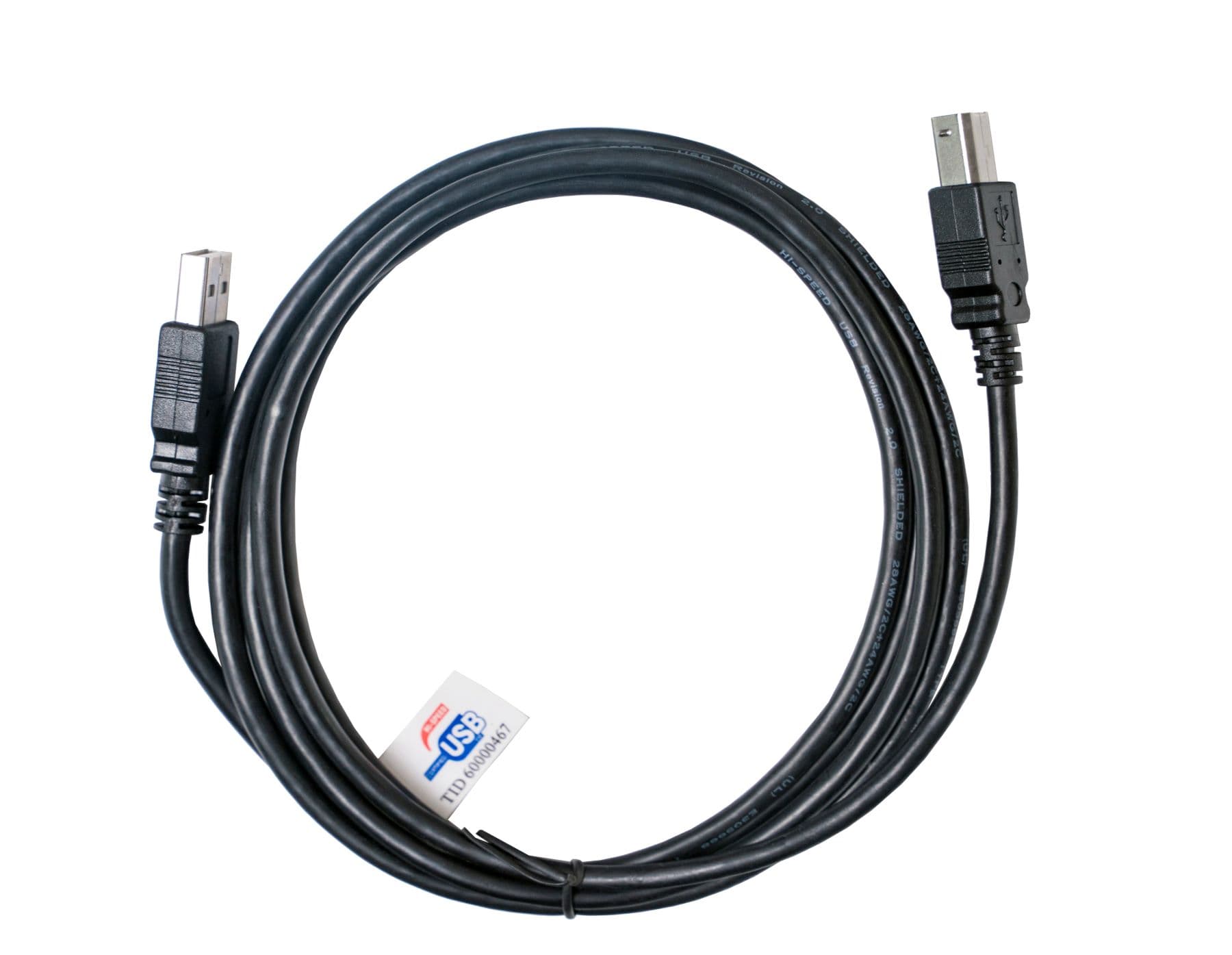

• Соединение с ПК через USB: FTDI FT2232H.

Программное обеспечение:

Модуль bFlash — высокотехнологичный и чрезвычайно надежный инструмент программирования ЭБУ. Загрузчик прошивок bFlash может читать и записывать более 400 различных типов ЭБУ, охватывающих более 6000 различных комбинаций моделей/двигателей. bFlash поддерживает все современные протоколы и способы чтения и записи блоков: ОБД (к-лайн, КАН, ФлексРей, И-нет), БДМ, БСЛ, БСМ, ССМ, ДжейТаг (OBD (k-line, CAN, FlexRay, E-NET), BDM, BSL, BSM, SSM, JTAG). Уникальная особенность bFlash — режим разработки, который позволяет вам добавлять свои собственные (новые) протоколы и/или ключи-RSA для конкретного ЭБУ.

Модуль bDiag — позволяет считывать коды неисправностей не только по протоколу ОБД2, но поддерживает и заводские протоколы для большинства марок автомобилей. Благодаря функции «DTC Finder» в bManager, вы сможете легко отключить найденные с помощью bDiag коды ошибок в считанном из ЭБУ автомобиля файле.

Модуль bLog — решение для записи параметров работы двигателя в режиме реального времени. Модуль содержит встроенные пресеты для записи только нужных параметров и также поддерживает заводские протоколы для большинства марок автомобилей. Благодаря функции анализа графиков в bManager, текстовая информация конвертируется в 2Д и 3Д графики, которе удобно просматривать и анализировать. Лог-файлы могут использоваться как для настройки автомобиля, так и для диагностики и определения различных неисправностей.

bSpy — это инструмент, который позволяет отслеживать данные передаваемые по различным коммуникационным шинам в автомобиле. Его можно использовать для устранения неполадок, диагностики и ремонта, но более практичным примером его использования будет возможность отслеживать и сохранять сообщения и файлы, которые диагностический сканер OEM отправляет в автомобиль во время обновления программного обеспечения в дилерском центре. Эта информация необходима для добавления в базу новых файлов серийных и новых протоколов.

bTrace — эмулятор с интерактивным режимом, является одним из многочисленных нововведений, которые может предложить bFlash. Эмуляция позволяет привязать диагностические данные получаемые по OBD из ЭБУ к картам калибровок в вашем редакторе. Благодаря EVC, предоставившему прямую связь между программным обеспечением bFlash и их программным обеспечением, вы можете использовать bTrace напрямую из своего WinOLS.

bManager — это мощный онлайн-инструмент, который помогает вам редактировать, шифровать/дешифровать, анализировать лог-файлы, прочитанные с помощью bFlash, bDiag и bLog.

bCloud — зашифрованное облачное хранилище, доступное для всех пользователей bFlash. Оно позволяет вам сохранять прочитанные файлы напрямую из bFlash, например, если вы много лет спустя захотите вернуть сохраненные данные автомобиля, вы можете просто снова загрузить файл из своего личного облака. Вы также можете использовать bCloud в качестве базы данных тюнинг-файлов для хранения ваших тюнинг-файлов (или тюнинг-файлов для ваших дилеров: bCoud также используется для связи Мастер и Слейв (Master и Slave)) и запрограммировать их напрямую из облака в автомобиль. Хранение всех файлов в одном месте с прямым подключением к вашему устройству bFlash, очень практично и экономит много времени. Клиенты, имеющие собственный сервер, могут настраивать облако на их собственном сервере. Существует также прямая связь между bCloud и bManager, так что прочитанные файлы могут быть отредактированы в любой момент.

Концепция взаимодействия Мастер и Слейв (Master и Slave):

Все предлагаемые клиентам устройства Мастер и Слейв (Master и Slave) — аппаратно идентичны однако Слейв-версии отличаются более низкой стоимостью за счет того что считанные с их помощью файлы могут быть отредактированы и предоставлены для записи только мастером. Для работы со Слейв-устройствами владельцу Мастер необходимо приобрести специальный плагин bMaster.

Отличие подхода bFlash от других разработчиков, заключается в том что возможно приобретение "мульти-мастера", "семи-мастера" и "брэнд специфик мастера" («multi-master», «semi-master» и «brand specific master») устройств для конкретных марок, в которых один Слейв может иметь несколько Мастер-приборов (например, специалист по VAG, который продает только файлы VAG своим партнерам, может позволить им покупать файлы для Mercedes или BMW от другого мастера). Такая концепция также может использоваться для получения файлов слейвами от второго мастера, если первый по каким-то причинам недоступен.

Контрольные суммы и CVN:

Все контрольные суммы для всех поддерживаемых протоколов автоматически вычисляются с помощью bFlash перед программированием, вы не должны самостоятельно вычислять контрольную сумму. В зависимости от типа ЭБУ bFlash также может исправить CVN, счетчик программирования и/или дату и время программирования. Подробнее о функциональных возможностях bFlash по отношению к тому или другому ЭБУ вы можете узнать из встроенной справочной системы.

Подписка:

Загрузчик прошивок bFlash поставляется с годовой подпиской. Это гарантирует, что вы будете получать регулярные обновления с новейшими протоколами. Разработчики выбрали систему подписки, исходя из опыта, показавшего, что любой загрузчик, доступный без подписки, отставал в новых разработках, как только останавливались продажи новых интерфейсов. Кроме того, средства подписки расходуются на содержание сетевой инфраструктуры, необходимой для работы функций виртуального чтения, а также облака bCloud и редактора bManager. Комманда bFlash настроена на долгосрочное сотрудничество со своими клиентами и партнерами.
