ОупенБокс 3 (OpenBox 3) — универсальный загрузчик, предназначенный для программирования блоков управления, устанавливаемых на автомобили ВАЗ, ГАЗ, УАЗ, ЗАЗ, HYUNDAI, CHERY, GEELY, HAFEI, VORTEX ESTINA, BYD, GREAT WALL, МАЗ, УРАЛ, SHAANXI, FAW. Для большинства ЭБУ доступна возможность перепрограммирования через диагностический разъем, без снятия с автомобиля. Для некоторых, доступен альтернативный способ подключения в режиме BSL.

Отличительной особенностью программы является высокая скорость работы и исключительная надежность. Новая версия, с целью обеспечения защиты от несанкционирован ного использования, защищена специальным электронным ключом. В нашем магазине представлена официальная версия с обновлениями и технической поддержкой.

Программа работает с любым К-Line адаптером, поддерживающим скорость 57600bps. Для работы с ЭБУ Bosch EDC7/MS6.1/EDC17 необходим 24В К-Line адаптер. Для работы с ЭБУ Bosch M(G)7.9.8, М74 CAN и М86 необходим J2534-совместимый адаптер.

Указана цена электронного ключа, пользователь может выбрать любой из доступных модулей (любую комбинацию модулей). Ключ без модулей не продается!

Обращаем ваше внимание, что ОупенБокс 3 (OpenBox 3) не работает на ОП Windows XP.

В случае утери ключа модули не восстанавливаются. Необходимо приобретать ключ и модули повторно.

Активация

После получения ключа перед использованием программы ее необходимо активировать. Для этого:

1. Установите последнюю версию ПО ОупенБокс 3 (OpenBox 3);

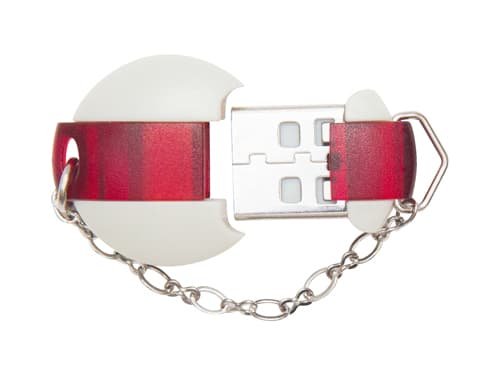

2. Подключите ключ защиты к компьютеру. Убедитесь, что установлены драйверы ключа. Если у вас уже установлено оборудование, работающее с ключами Senselock, драйверы установятся автоматически. В Windows 7 и выше драйверы также могут быть установлены через Windows Update. В случае, если вышеуказанные способы не подходят, вы можете скачать и установить драйверы вручную;
3. Запустите программу. Выберите любой модуль (например, М86). Зайдите в «Настройки»;
4. Откроется окно, в котором надо выбрать вкладку «Обновление ключа». В ней вы увидите информацию о ключе, его номер и версию микропрограммы. Cообщите нам номер ключа, написав на e-mail: mail@ecutools.ru.
5. После получения файла распакуйте архив «Update.zip» и поочередно загрузите файл микропрограммы и лицензии в ключ;
6. Перезапустите программу — она готова к работе.

Техническая поддержка осуществляется производителем.

Назначение

• Коммутация сигналов шины передачи данных CAN грузовых автомобилей с различными стандартами подключения к диагностической колодке OBD2 на стандартные выводы диагностических устройств ISO 15765 (CAN High – выв. No6, CAN Low – выв. No14);

• Возможность подключения диагностических адаптеров для 12-ти вольтовой бортсети (Open Port, ELM327 и др.) к 24-х вольтовой бортсети грузовых автомобилей;

• Защита диагностических устройств от перенапряжений в бортсети автомобиля;

• Возможность подключения терминального резистора CAN шины (R=120 Ом) при его отсутствии в автомобиле.

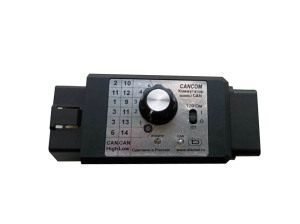

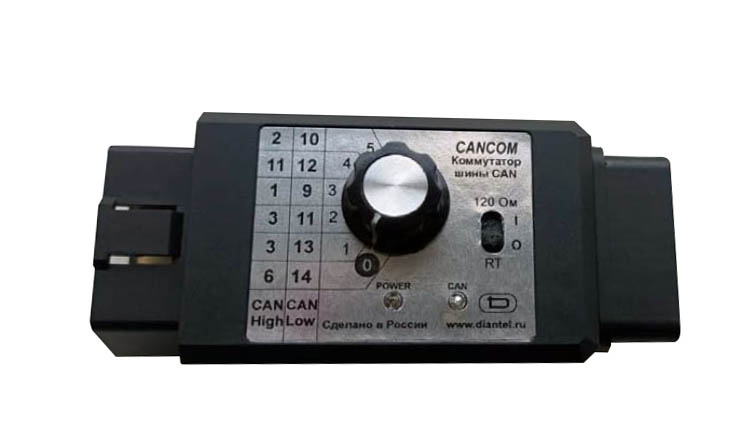

Органы управления и индикации

• Ручка переключателя служит для переключения между линиями CAN.

• Возможные варианты подключения к диагностической OBD2 колодке автомобиля CAN-H/CAN-L: 6/14, 3/13, 3 /11, 1/9, 11/12, 2/10

• Индикатор POWER указывает на подключение коммутатора к борт сети автомобиля.

• Индикатор CAN указывает на обмен данными по CAN шине.

• Переключатель RT подключает терминальный резистор CAN шины (R=120 Ом) при его отсутствии в автомобиле

Подключение

Коммутатор подключается между разъемом OBD CAN адаптера и разъемом OBD автомобиля. Во всех положениях переключателя линии K-line (7), L-line (15) и 8-й контакт разъема транслируются от входа на выход, обеспечивая прямое прохождение линий K-line и L-line. В коммутаторе линия питание +АБ (16) от диагностической OBD2 колодки автомобиля подается на адаптер через понижающий преобразователь напряжения, что позволяет использовать и 12-ти вольтовые диагностические адаптеры. В положении переключатели «0» CAN шина остается на штатных выводах ((CAN High – выв. No6, CAN Low – выв. No14);

Программно-аппаратный комплекс для диагностики автомобилей Валдай, ЗИЛ Бычок, ЯМЗ, МТЗ, ПАЗ, SHAANXI, FAW, BAW, HOWO, WEICHAI, YUCHAI и др, оснащенных двигателями с блоками управления BOSCH EDC7UC31, EDC17 а также блоками BOSCH MS-6.1.

Состоит из:

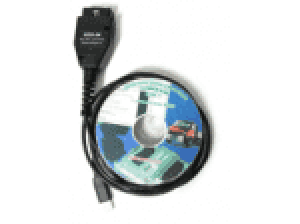

1. Адаптер USB-KLine, с разъемом EOBD и гальванической развязкой, работающий при напряжении до 32 В. Длина кабеля — 5 м.

2. Диск с программным обеспечением для диагностики автомобилей, оснащенных двигателем ММЗ-245 с системой впрыска CommonRail и блоком BOSCH EDC7, BOSCH MS-6.1.

Дополнительно можно приобрести переходник для подключения к китайским грузовикам Евро-3 с круглой 16 конт. колодкой.

Программно-аппаратный комплекс для диагностики грузовых автомобилей с блоками EDC17 по CAN шине.

Для работы вам необходим адаптер J2534, поддерживающий работу с напряжением бортсети 24В, USB-ключ защиты, а также переходник CAN2CAN для переключения пинов по CAN шине при работе с адаптерами J2534.

Указана цена ПО, для работы с этим ПО вы можете использовать аппаратный ключ защиты Openbox за 2500 рублей или приобрести новый ключ. Ключ без ПО не продается!

В случае утери ключа необходимо приобретать ключ и ПО повторно.
