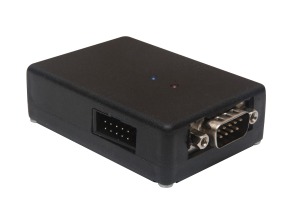

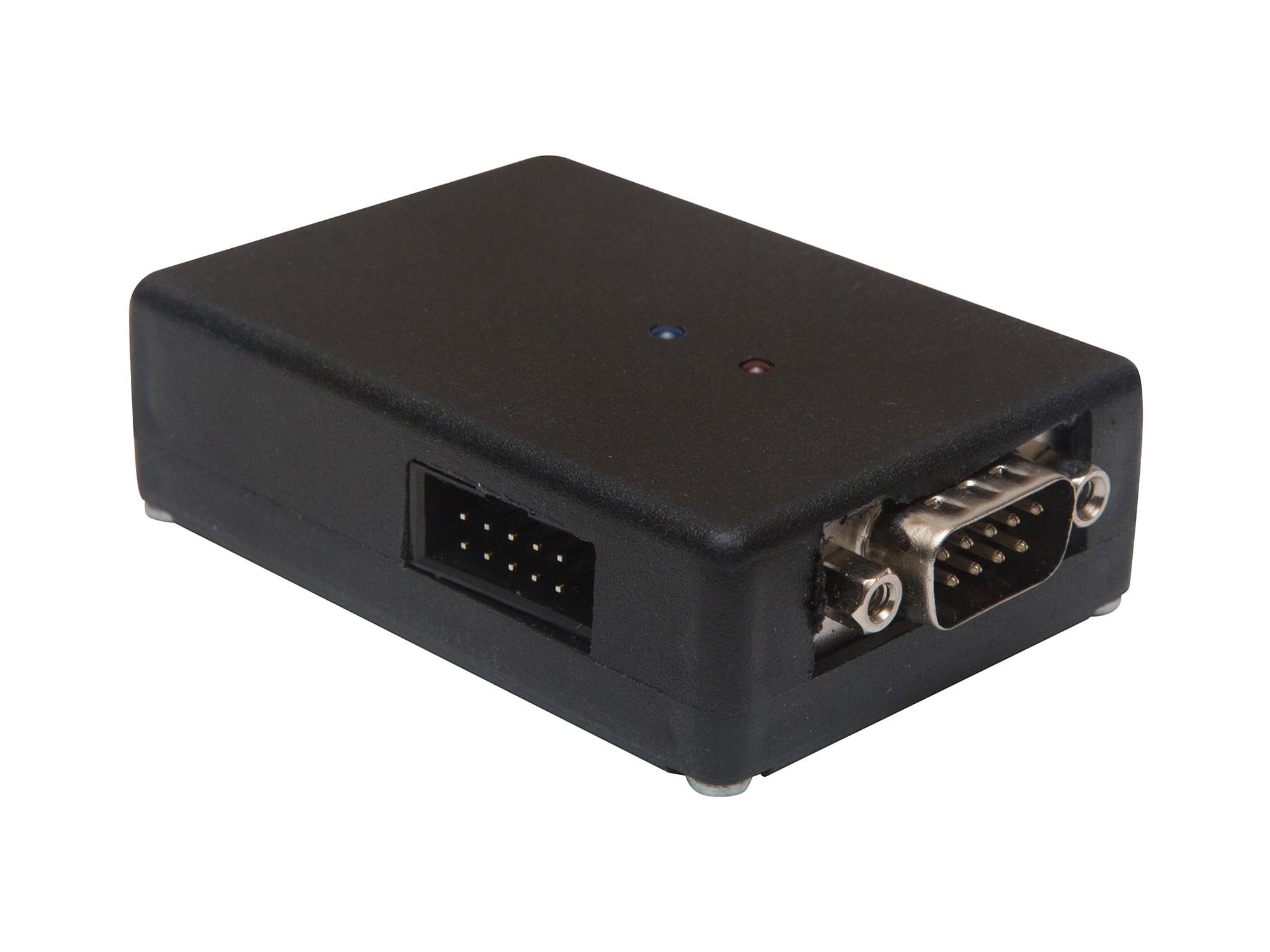

Совместный проект Autokey и PCMflash — универсальный программатор для работы с ЭБУ Denso и Fujitsu Ten на базе процессоров NEC, устанавливаемые на автомобили TOYOTA, LEXUS и SCION с бензиновыми и дизельными двигателями через JTAG интерфейс. Поддерживается запись через OBD-II по CAN-шине. Уникальное решение, не имеющее аналогов в мире! Обеспечивает почти полное покрытие всего модельного ряда начиная с примерно 2003-2004 года выпуска. Поддерживается чтение, запись, стирание, верификация внутренней flash памяти микроконтроллеров при подключении к соответствующему разъёму на плате блока.

Поддерживаемые ЭБУ:

Все блоки управления на базе процессоров NEC 7F00XX: 76F0038, 7F0038A, 76F0039, 76F0039A, 76F0040, 76F0040A, 76F0070 BGA, 76F0085 BGA. Указанные процессоры вводились при начале поддержки CAN и как правило при смене кузовов.

Преимущества:

• Собственный аппаратный интерфейс, исключающий проблемы с совместимостью и драйверами;
• Поддерживается работа через встроенный 20 либо 26 пиновый JTAG коннектор;
• Полный доступ к памяти ЭБУ на высокой скорости более 100 килобайт/с;
• Сохранение файлов в открытом виде;
• Поддерживается проверка и пересчет КС прошивки.

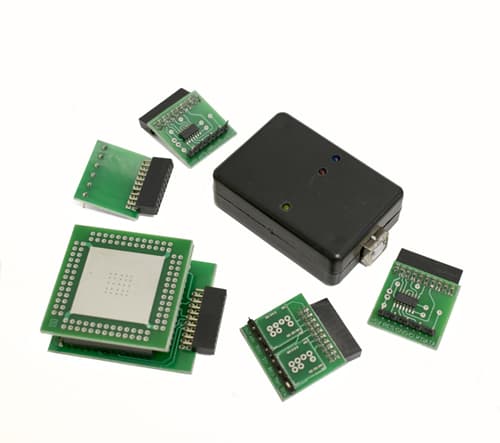

Reneprog — универсальный программатор процессоров H8SX 1721, 1723, 1725, 1725S, 1726S, 1727S, 1797S производства компании Renesas. Может использоваться для удаления Crash Data из любого блока Airbag, построенного на базе таких процессоров, даже если его только выпустили, и его нет в списках поддержки ни в одном из программаторов. Указанные блоки устанавливаются на автомобили Toyota, Honda, Subaru и других марок. С Reneprog вы можете прочитать прошивку из этого блока, а потом, имея дамп, вы можете восстанавливать такие же блоки не выпаивая процессор по UART, для этого доступно специальное ПО, работающее с этим программатором. Reneprog разработан для чтения и записи выпаянного процессора, однако в нем присутствует всё для работы через JTAG.

Cам программатор состоит из 2х частей: основного базового блока и так называемого «столика». Cтолик — простая конструкция из 2х плат, включает кварц для работы процессора и резисторы подтяжки. Адаптер имеет 2 светодиода: один показывает, что питание подано, второй — обмен данными (индикатор активности).

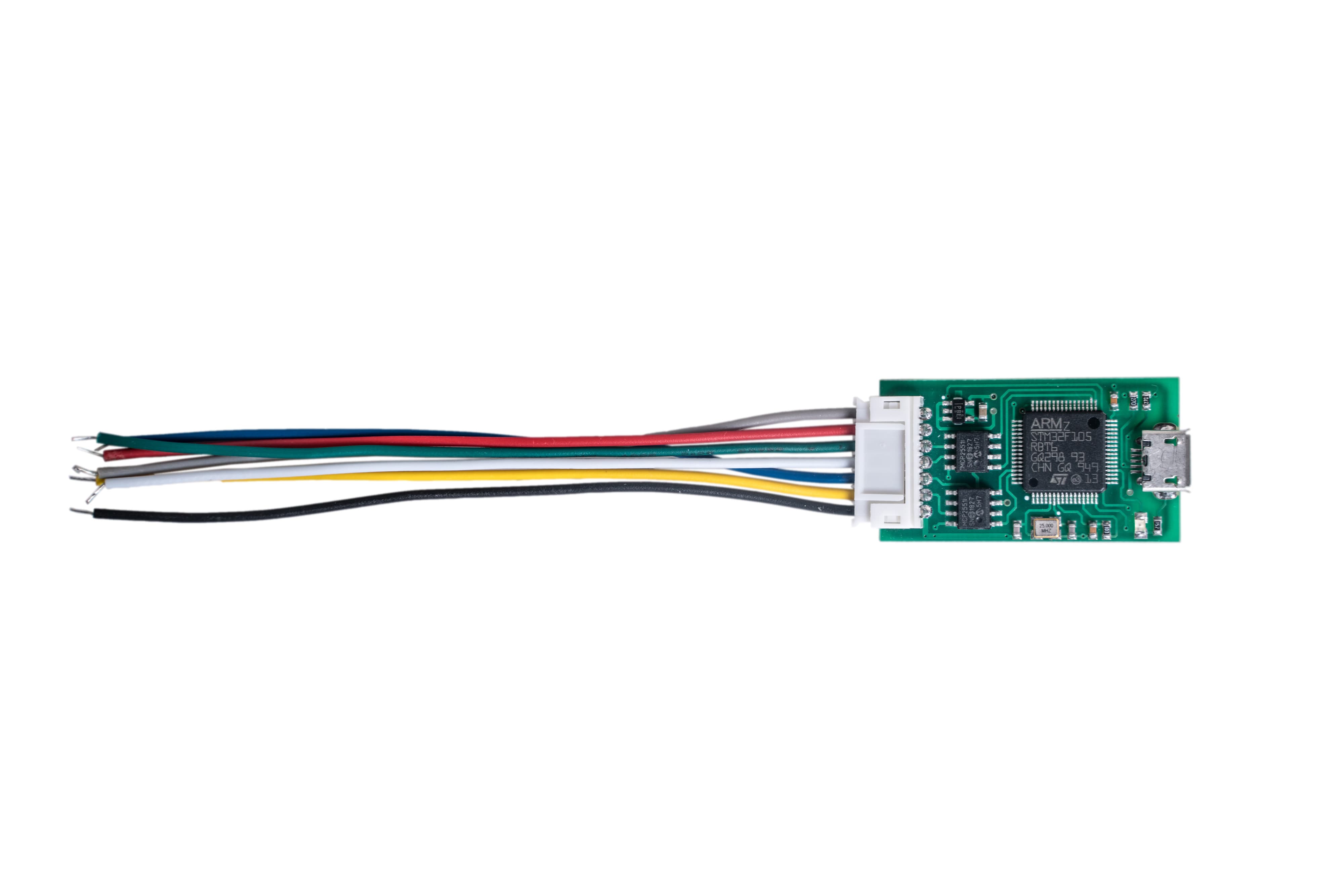

Reneprog Light — универсальный адаптер для удаления Crash Data (восстановления в заводское состояние) блоков AIRBAG, построенных на базе процессоров H8SX 1721, 1723, 1725, 1725S, 1726S, 1727S, 1797S производства компании Renesas. Указанные блоки устанавливаются на автомобили Toyota, Honda, Subaru.

В отличие от Reneprog, в котором доступны чтение и запись через JTAG, в Light-версии доступна только запись файлов в форматах BIN и ENC (в том числе и из встроенной базы данных) по UART, без необходимости выпаивать процессор. Во встроенной в программу базе данных, содержатся образы прошивок более 260 блоков, ознакомиться со списком можно запустив ПО (не требует наличия адаптера).

Программатором поддерживается питание процессора от USB порта компьютера и автоматическое управление питанием. Если выходной мощности порта недостаточно для питания блока AIRBAG, к которому необходимо подключиться, можно использовать внешний блок питания.

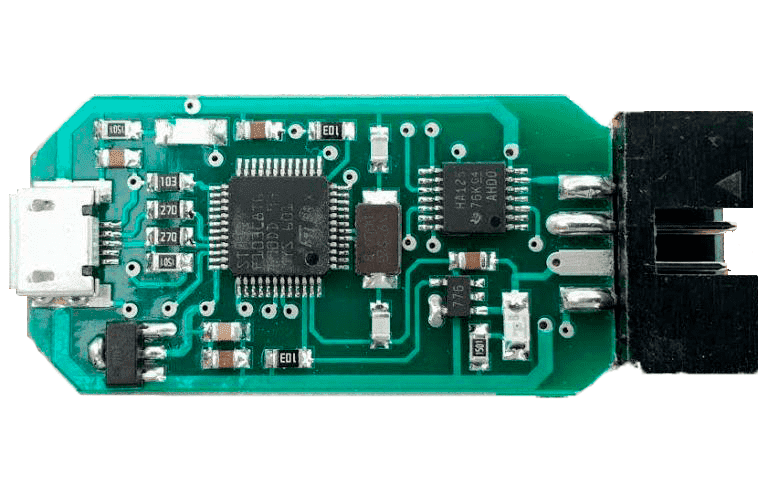

Renelight + CAN — новый прибор в линейке Autokey!

Данный программатор предназначен для быстрого удаления Crash Data (восстановления в заводское состояние) блоков AIRBAG производства компании Renesas с процессорами H8SX/ 1721… H8SX/ 1725, H8SX/ 1797. Указанные блоки устанавливаются на автомобили Toyota и Subaru.

Особенностью прибора является возможность производить чтение FLASH-памяти блока управления по CAN-шине, а запись файлов в форматах BIN и ENC (в том числе и из встроенной базы данных) по UART, без необходимости выпаивать процессор. Сам процесс записи в этом случае будет полностью идентичен записи с помощью приборов Reneprog или Renelight.

Картинки подключения программатора к блокам по CAN-BUS встроены в саму программу. Названия всех выводов программатора подписаны на самой плате. Программатором поддерживается питание процессора от USB порта компьютера и автоматическое управление питанием. Если выходной мощности порта недостаточно для питания блока AIRBAG, к которому необходимо подключиться, можно использовать внешний блок питания.

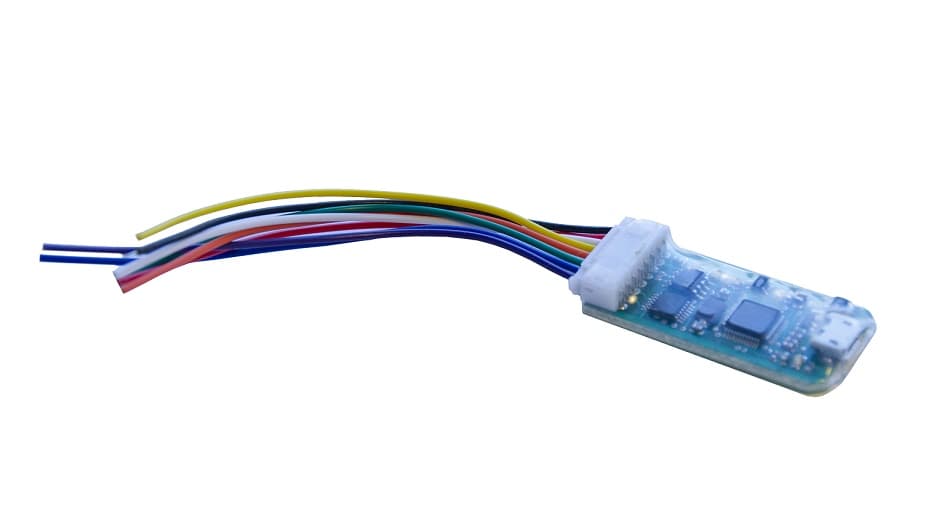

CAN-фильтр используется для корректировки потока данных, которые передаются от одного устройства, подключенного к шине, к другому. Подключается в разрыв между устройствами. Позволяет или не пропускать выбранные сообщения вообще, или передавать их, при этом изменив передаваемые данные. Работает в обоих направлениях одновременно. Программирование осуществляется с помощью специальной программы. Фильтр настраивается через USB-порт. При настройке кан-фильтра подключённого к автомобилю, установлен защитный диод, препятствующий повреждению порта USB. Также предусмотрена возможность настройки уже установленного фильтра по CAN.

Mazdameter — многофункциональный прибор для работы с панелями приборов автомобилей Mazda. Прибор позволяет считывать и записывать содержимое EEPROM прибоной панели а так же изменять значение пробега. Взаимодействие с автомобилем осуществляется через диагностический разъем.

Поддерживаемые модели автомобилей:

• Mazda 3 (2005-2015 г.в.)
• Mazda 6 (2005-2015 г.в.)
• Mazda CX5 (2013-2015 г.в.)
• Mazda CX7 (2005-2013 г.в.)

Fordometer 2 — многофункциональный прибор для работы с панелями приборов автомобилей Ford. Способен работать по двум независимым линиям CAN. Взаимодействие с системами и оборудованием автомобилей осуществляется через диагностический разъем. Поддерживается работа со всеми панелями приборов автомобилей марки Ford, основанных на процессорах FREESCALE 9S12**** ( 9S12H128 , 9S12H256 , 9S12XHZ512 ) и NEC V850+95320.

Функциональные возможности Fordometer 2

• Чтение и программирование EEPROM панели приборов.
• Корректировка показаний пробега.
• Чтение и изменение данных иммобилайзера в памяти процессора: идентификаторов и криптокодов ключей, данных синхронизации иммобилайзера с ЭБУ двигателя.

Fordometer 2 поддерживает работу со следующими моделями автомобилей Ford:

• Focus 2, 3
• Kuga
• Fiesta
• Fusion
• Connect
• Galaxy
• C-Max
• S-Max
• Mondeo
