K-Line адаптер Ecutools v2

K-Line адаптер Ecutools v2

Установка и настройка

Наш адаптер собран на современном чипе FT232RL, способном с соответствующим драйвером практически полностью эмулировать работу последовательного порта (COM). Поэтому для его функционирования необходимо установить драйверы виртуального Com порта от компании FTDIChip, скачать которые вы можете по ссылке:

http://www.ftdichip.com/Drivers/CDM/CDM20814_WHQL_Certified.zip

После установки драйверов устройство определится в системе автоматически, будет создан виртуальный COM порт, который вы должны будете выбрать в настройках программ.

Обращаем ваше внимание, что в случае если вы уже пользуетесь другими устройствами выполненными на чипе FTDI, установка драйверов не требуется, устройство будет доступно в системе сразу же после подключения к ПК. Однако, все же, перед использованием мы рекомендуем вам убедиться в том что версия драйвера устройства — последняя.

Распиновка

Распиновка нашего адаптера полностью идентична распиновке адаптеров SMS-Software, что позволяет использовать с ним кабеля производства ООО «Автоэлектрик».

Подключайте соединительные кабели перед подключением устройства к USB порту ПК!

Если требуется изготовить кабель самостоятельно или проверить имеющийся:

1 - k-line,
13 - l-line,
22 - Масса сигнальная

18 - Питание адаптера +12V
21 - GND (питания)

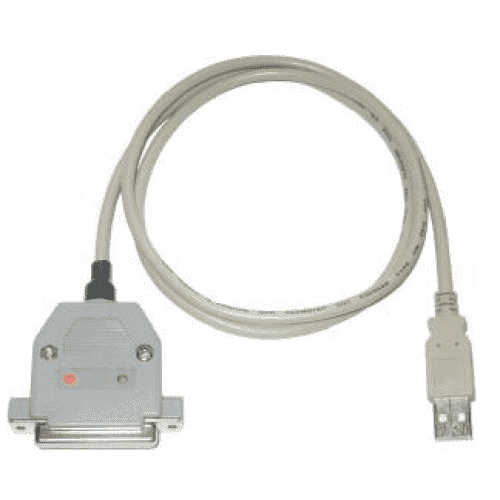

K-Line адаптер это устройство передачи данных используемое для связи электронного блока управления автомобиля и персонального компьютера. Может использоваться для диагностики ЭСУД и перепрограммирования ЭБУ.

Данный адаптер — второе поколение устройств нашего производства, отличается от предыдущего прежде всего встроенной гальванической развязкой. Прибор унаследовал надежную, проверенную временем схемотехнику на FT232RL и L9637D. Конструктивно адаптер выполнен в корпусе разьема DB-25, имеет защиту от переплюсовки, статического напряжения вплоть до 2000 вольт, а так же уравнивает потенциалы в случае большего напряжения и позволяет уберечь электронику от пагубного воздействия электричества и электромагнитных помех. Может работать при напряжении питания 9-28 Вольт, с автоматической подтяжкой к-линии к напряжению источника питания.

Распиновка адаптера полностью унифицирована с распиновкой адапетров от SMS-Software для более удобной организации рабочего процесса. Соединительные кабели приобретаются отдельно.

Полностью совместим с PowerBox. Протестирован в работе со следующими программными продуктами: Chiploader by Chipsoft; Openbox by Roy; ST10 Flasher, а так же с большинством широко известных и популярных программ.



Комплект поставки

  • адаптер (отправляется почтой).
Производитель: ECUTools

Базовая комплектация:



Кабели для адаптеров Ecutools и SMS-Software:



0
Количество:
