Режим J2534

Адаптер протестирован с диагностическими программами: PCMScan, ScanXL, Toyota Techstream. C последними версиями прошивок, адаптер будет работать с программой TechStream в гораздо большем объеме, чем раньше. Кроме того, станет доступна работа с Customize (кастомайзы), с которыми в данный момент не работает ни OpenPort ни китайский Мангуст.  С загрузчиками: ChipLoader (в полном объеме), OpenBox (в полном объеме), CombiLoader, MultiFlasher, PCM Flash, MMC Flash протестированы в объеме имеющихся модулей.

Драйвер J2534 и обновление прошивки можно скачать по адресу: http://chipsoft.com.ua/download/chipsoft_j2534_lite_kline_canhacker_drivers_0995.zip

Режим K-line

Переключение режимов J2534/KLine осуществляется через ярлыки, расположенные в Пуск-Программы-CHIPSOFT J2534 - "Сделать KLine", "Сделать J2534". При желании, можно вывести эти ярлыки на рабочий стол. В режиме КЛайн адаптера значение светодиодов следующее: Мигающий желтый - индикация ждущего режима КЛайна Зеленый - активность по КЛинии Красный - наличие напряжения более 12В на адаптере. Обратите внимание, что красный светодиод загорается при напряжении выше 12В и служит для индикации наличия достаточного напряжения для работы ЭБУ.

Режим КЛайн адаптера был протестирован с программами ChipLoader, Chevrolet Explorer, OpenDiag (рекомендуется в настройках адаптера в "Параметры инициализации и протокола связи" установить "Метод 2").

Драйвер адаптера можно скачать по адресу:http://www.chipsoft.com.ua/download/stsw-stm32102.zip

Обсуждение у нас на форуме:
http://ecuforum.ru/topic/328-adapter-chipsoft-j2534-lite-k-line/.

Внимание: Приведены ссылки на версии драйверов и прошивки, актуальные на 26.01.2016. Перед использованием проверьте обновления на сайте http://chipsoft.ru





Инструкция по работе с адаптером

http://chipsoft.com.ua/download/CHIPSOFT_J2534_Lite.pdf

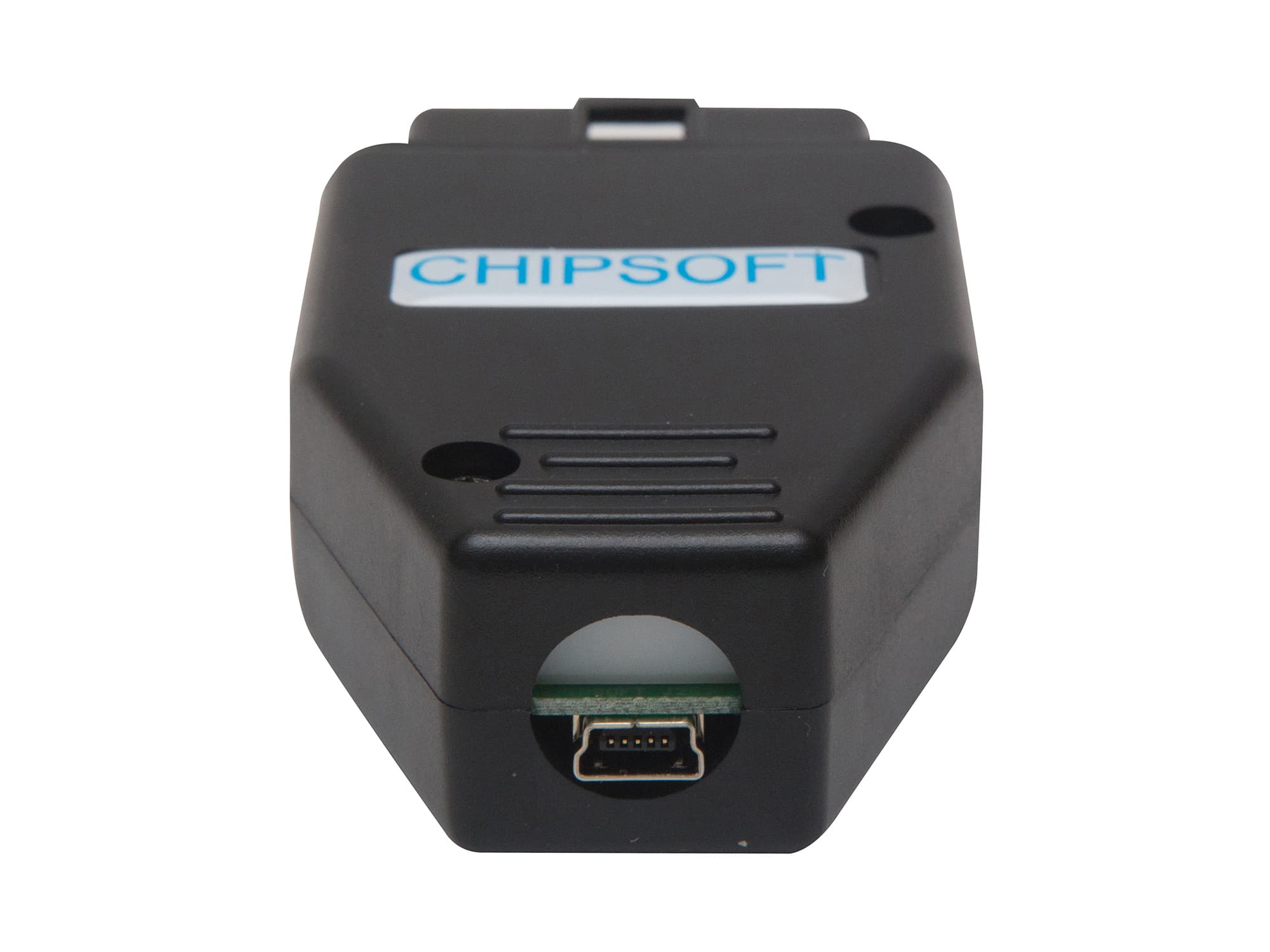

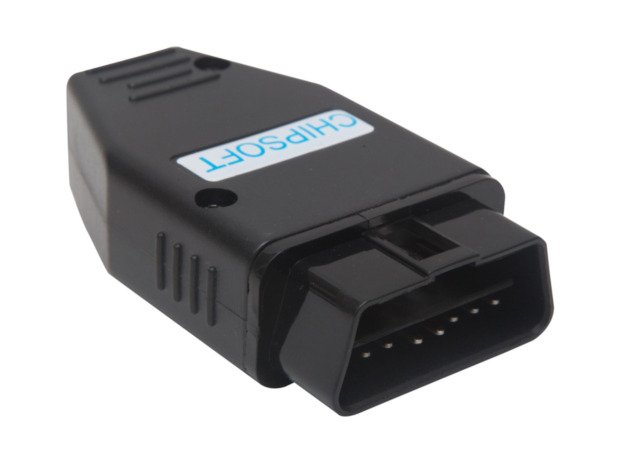

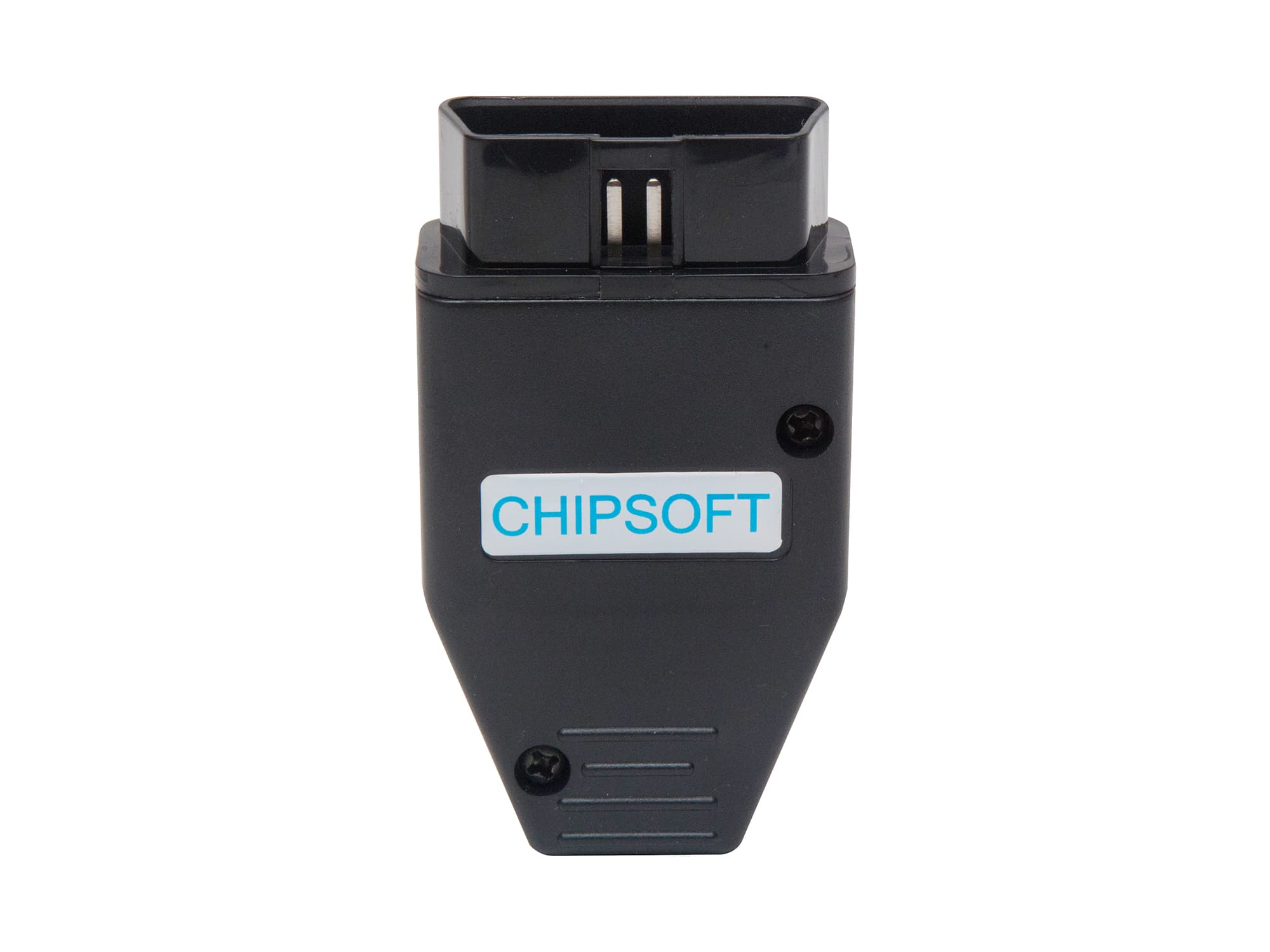

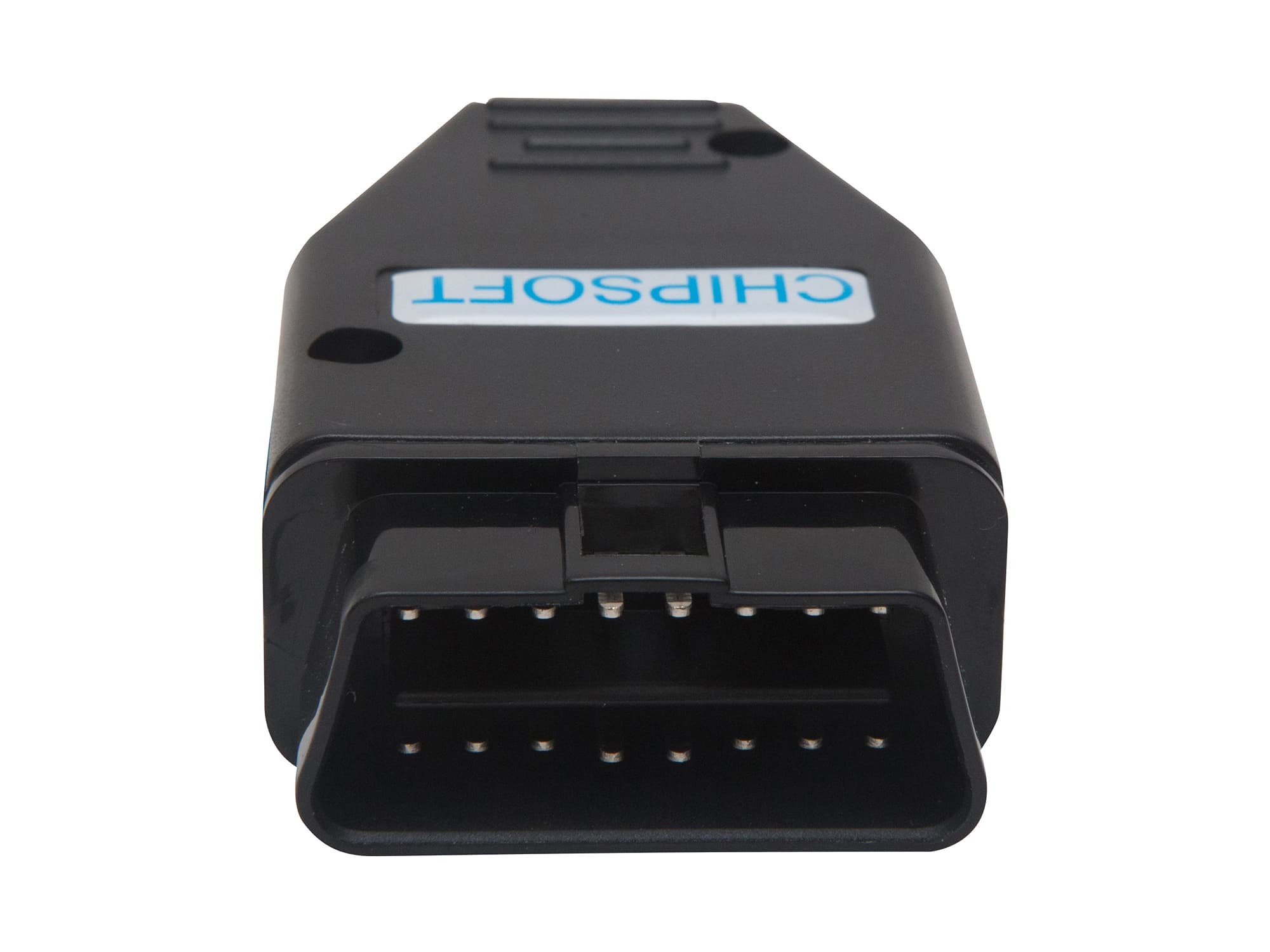

Недорогой универсальный адаптер второго поколения от Chipsoft, предназначенный для диагностики и программирования ЭБУ автомобилей по протоколку J2534, прибор также может функционировать как k-line адаптер. Адптер выполнен в корпусе разъема OBD-II.

Адаптер полностью совместим по прошивкам с предыдущей версией Chipsoft J2534, поэтому новые обновления прошивок будут работать как на CHIPSOFT J2534, так и на CHIPSOFT J2534 Lite.

Переключение режимов работы J2534/K-line можно осуществлять на лету, без переподключения по USB или обесточивания адаптера.

Технические характеристики адаптера CHIPSOFT J2534 Lite & K-line:

  • Cовременный мощный 32-битный ARM процессор 72 МГц
  • Работа под управлением операционной системы реального времени (RTOS)
  • Поддержка шины USB 2.0 Full-speed
  • Обновление прошивки устройства через USB
  • Поддержка стандарта J2534
  • Подача +5В на 12 пин OBD-II разъема (boot-pin) для работы с ЭБУ Honda
  • Возможность работы в режиме k-line адаптера
  • Поддержка питания +24В при работе с грузовиками и автобусами
  • Защита от переполюсовки, статического напряжения двойное питание для обеспечения надежной работы (+5В USB разъем, +12В OBD2 разъем)
  • индикация режима работы посредством 3-х светодиодов
  • OBD2 корпус
  • MiniUSB разъем для подключения к компьютеру

Список поддерживаемых протоколов в режиме J2534

  • ISO 11898 (raw CAN) до 1Mb/s
  • ISO 15765-4 (CAN)
  • ISO 14230-4 (Keyword Protocol 2000)
  • ISO 9141-2
  • GM_UART_PS



Комплект поставки

  • Адаптер J2534 Lite в корпусе OBD-II разъема
Производитель: Chipsoft
