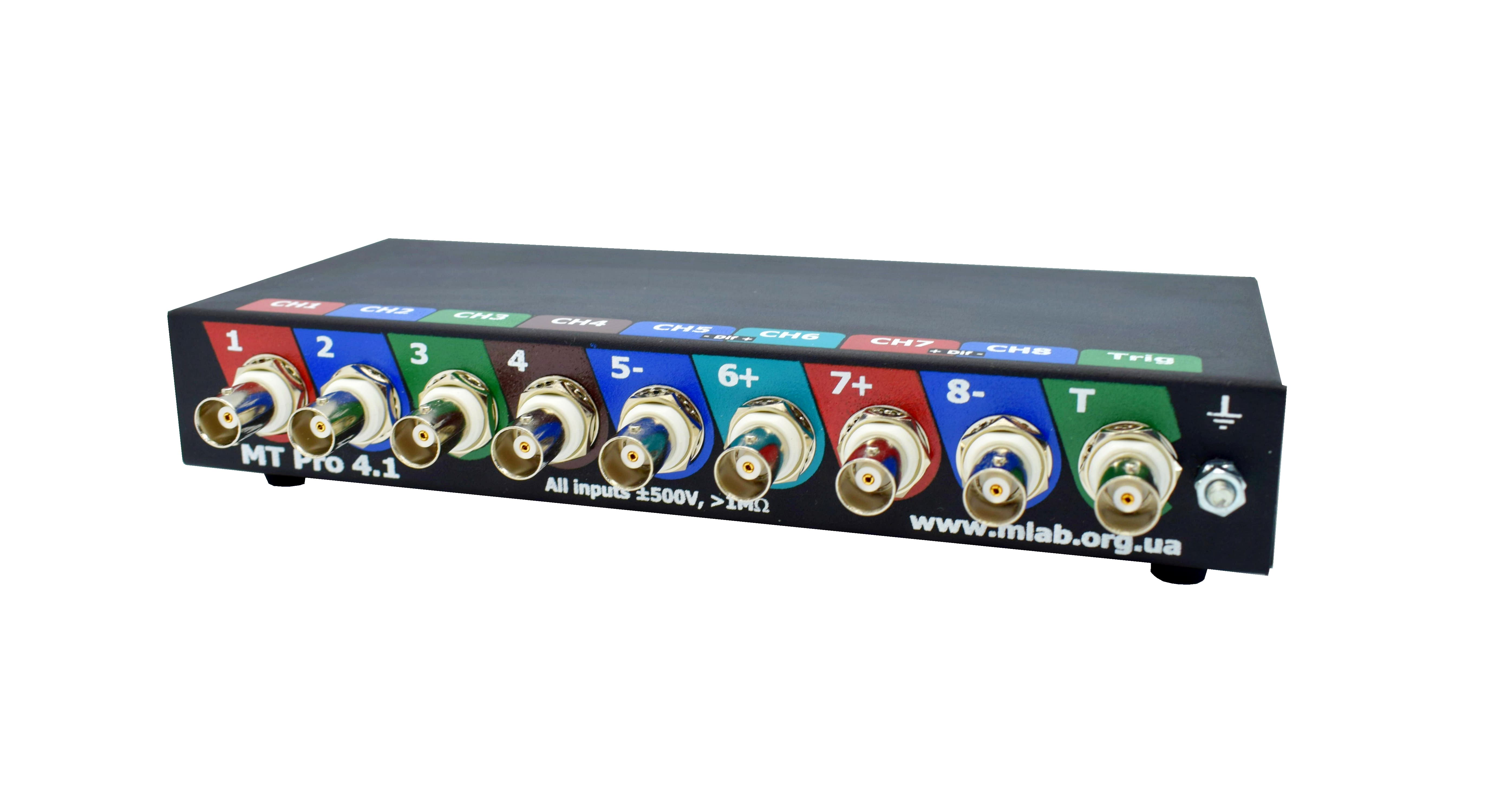

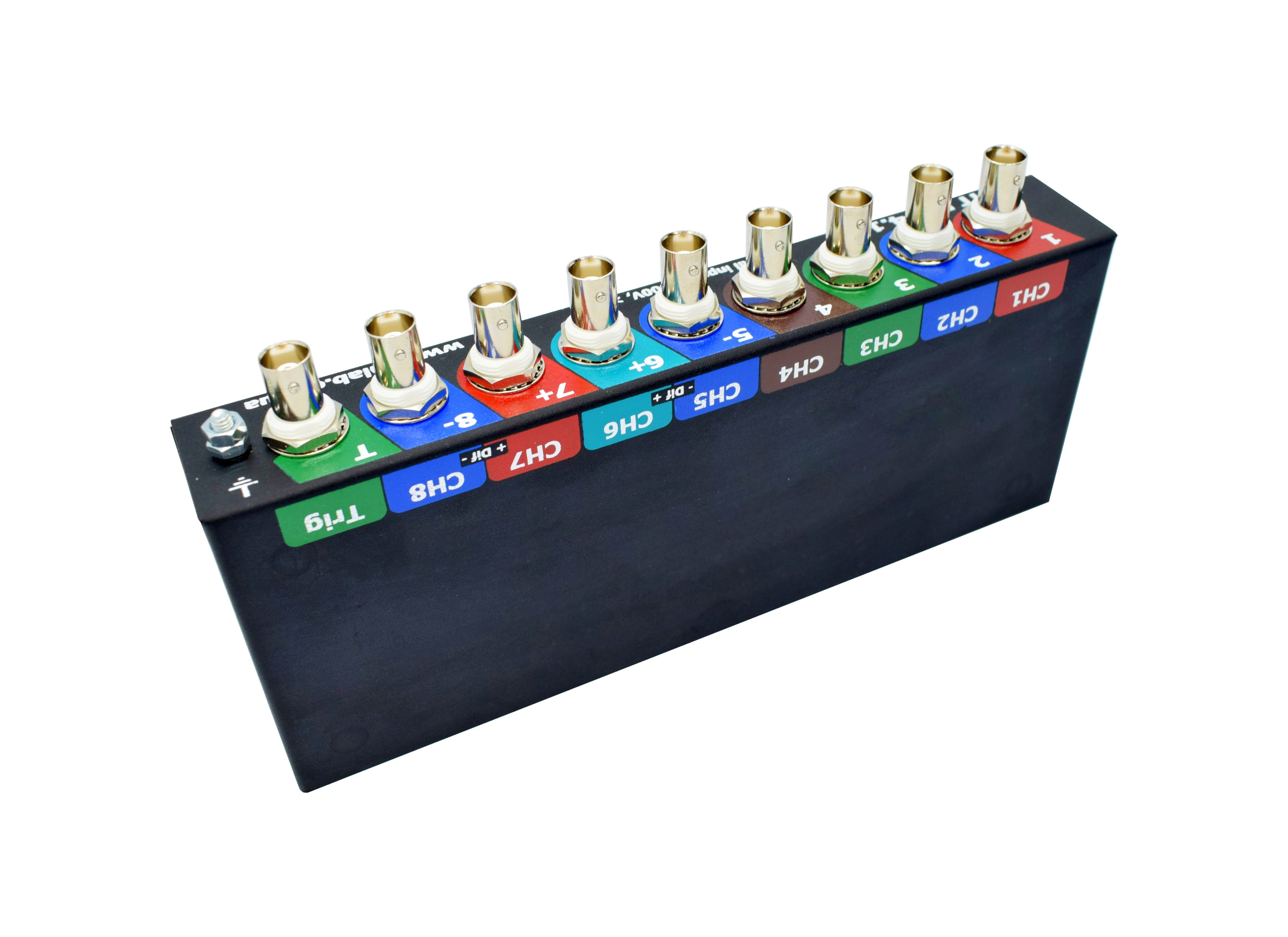

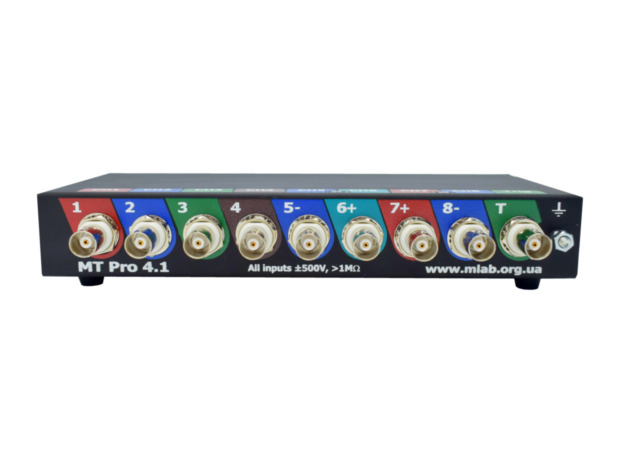

MT Pro 4.1
Артикул: 22M1000- MT Pro 4 - 1 шт.

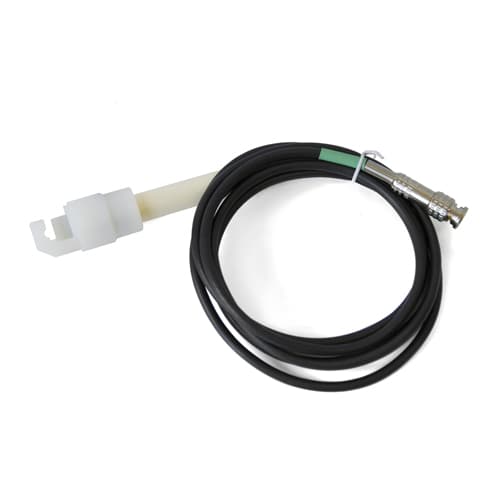

- Высоковольтный емкостной датчик (Cx) - 1 шт.

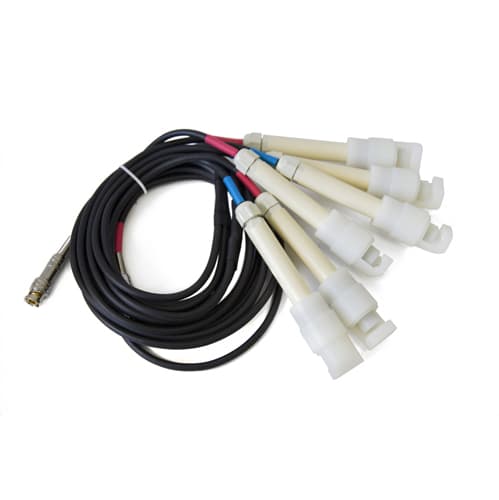

- Комплект ВВ емкостных датчиков DIS-6 - 1 шт.
- Датчик первого цилиндра (Cx1) - 1 шт.
- Датчик разряжения (ДР) - 2 шт.

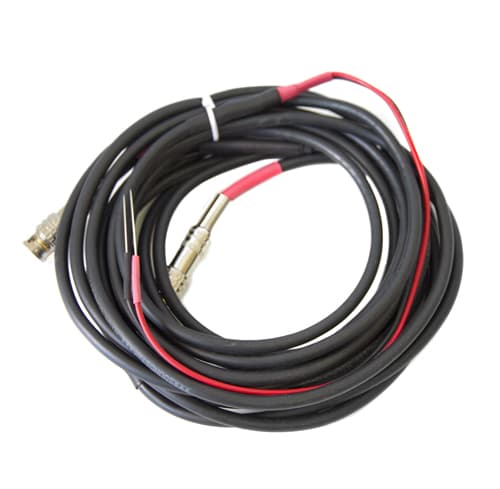

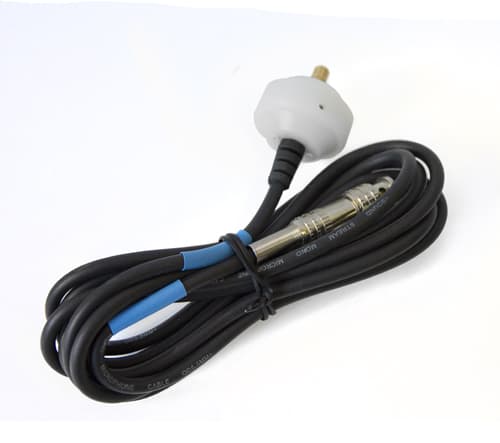

- Датчик давления (ДД) + 3 удл. - 1 шт.

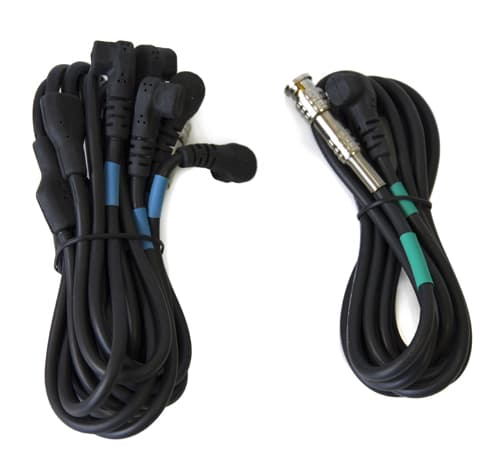

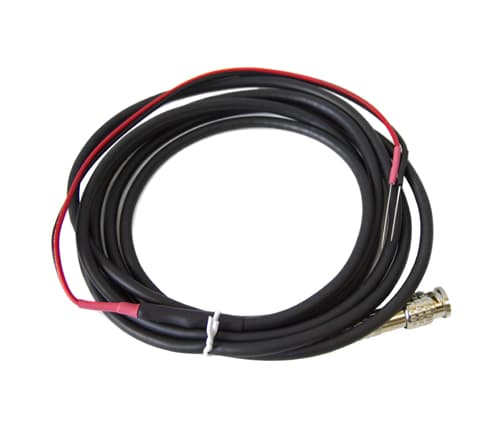

- Щуп измерительный, оканчивающийся гибкой иглой (Щуп игла) - 3 шт.
- Щуп измерительный, оканчивающийся двумя иглами (Щуп и-и) - 1 шт.
- Щуп измерительный, оканчивающийся двумя зажимами типа "крокодил" (Щуп к-к) - 1 шт.
MT Pro - универсальный программно-аппаратный комплекс, сочетающий в себе возможности осциллографа и мотор-тестера.
Диагностический комплекс MT Pro позволяет эффективно выявлять неисправность в следующих системах:
Система зажигания
- Определение состояния свечей и свечных проводов (нагары, обрывы, пробои)
- Определение режимов работы и неисправностей катушки зажигания (межвитковые замыкания, контроль правильности подключения, пробои)

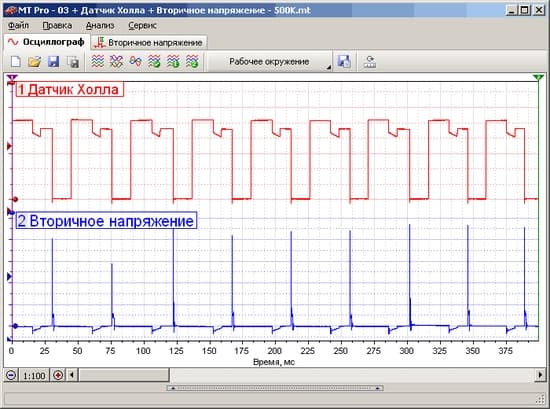

- Диагностика датчиков системы зажигания (индуктивный, холла)
- Определение углов опережения зажигания (без стробоскопа)
Система топливоподачи
- Электрическая проверка топливных форсунок (межвитковые замыкания обмоток форсунок, длительность фазы впрыска и т.д.)
- Проверка работы датчиков температуры, положения дроссельной заслонки, датчика кислорода, датчика массового расхода воздуха и т. д.
- Проверка работы исполнительных механизмов (регулятора холостого хода и т.д.)
Система газораспределения
- Оценка относительной компрессии по цилиндрам в режиме стартерной прокрутки
- Измерение компрессии в динамике (на работающем двигателе) и в режиме прокрутки
- Определение правильности установки ремня ГРМ
- Контроль работы клапанов
Система питания и зарядки
- Проверка работы генератора и системы зарядки аккумулятора
Начиная с версии 3.0, прибор позволяет:
- Выдавать заданное постоянное стабилизированное напряжение (ток до 100 мА)
- Выдавать разнообразные стандартные сигналы с настраиваемыми параметрами: синусоида, пила и т.д.
- Эмулировать различные автомобильные сигналы: датчик кислорода, ДПКВ и т.д.
- Выполнять линейное преобразование входного сигнала
- ШИМ генератор с задаваемой скважностью и частотой
- ШИМ генератор с регулируемой напряжением скважностью и частотой
- ШИМ генератор с плавно нарастающей длительностью импульса
- ШИМ генератор с коррекцией скважности внешнего ШИМ
- Измерять активное сопротивление обмотки форсунки
- Отображать форму «тока открытия» и «напряжения закрытия» форсунки
Функциональные возможности
- Одновременное отображение на экране данных с 1,2, 3 ...7, 8 аналоговых каналов и 1 логического канала
- Возможность синхронизации от сигналов практически всех электрических цепей автомобиля
- Продолжительное время регистрации сигнала (ограниченно доступным дисковым пространством)
- Возможность сохранения данных о полученных сигналах и поддержка отчетов
Технические характеристики
Аналоговые каналы | |
Количество универсальных аналоговых каналов: | 8 1...4 общего назначения (полоса 250 КГц) 5...8 общего назначения (полоса 1 МГц) |
Количество одновременно включенных каналов: | 1, 2, 3, 4, 5, 6, 7, 8 |
Количество аппаратных поддиапазонов канала: | 12 |
Аппаратные поддиапазоны канала: | ±0.1, ±0.2, ±0.5, ±1, ±2, ±5, ±15, ±30, ±50, ±100, ±200 и ±500 В |
Дополнительные усилители x1, x2, x5, x10: | в каналах 6 и 8 |
Входное активное сопротивление канала: | не менее 1 МОм |
Опционально включаемый псевдодифференциальный вход: | канал 6 — канал 5, канал 8 — канал 7 |
Канал синхронизации | |
Количество универсальных каналов синхронизации: | 1 |
Количество аппаратных поддиапазонов канала: | 12 |
Аппаратные поддиапазоны канала: | ±0.1, ±0.2, ±0.5, ±1, ±2, ±5, ±15, ±30, ±50, ±100, ±200 и ±500 В |
Входное активное сопротивление канала: | не менее 1 МОм |
Режимы работы: | низкочастотный аналоговый канал детектор отрицательных импульсов детектор положительных импульсов |
Максимальная частота дискретизации1) | |
В режиме осциллографа и самописца: | 6 МГц (в 1-но канальном режиме) 3 МГц (в 2-х канальном режиме) 2 МГц (в 3-х канальном режиме) 1 МГц (в 4...6-ти канальном режиме) 500 КГц (в 7...8-ми канальном режиме) |
Разрядность АЦП2) | |
В режиме осциллографа и самописца: | 12 бит |
Гальваническая развязка | |
Тестовое напряжение изоляции: | 1КВ в течение 60 секунд |
Сопротивление изоляции: | не ниже 1000 МОм |
Ёмкость изоляции: | не выше 60 пФ |
Режимы работы | |
Осциллограф (функционально подобен обычному аналоговому осциллографу) | |
По кадровый (данные каждого измерения (кадра) в реальном режиме времени отображаются на экране ПК и автоматически записываются на винчестер для дальнейшего просмотра / анализа) | |
Самописец (данные измерения в реальном режиме времени отображаются на экране ПК и непрерывным потоком записываются на винчестер для дальнейшего просмотра / анализа) | |
Прочие технические характеристики | |
Напряжение питания3): | 5-25 Вольт (подробнее о внешнем блоке питания...) |
Потребляемая мощность: | не более 1.2 Вт |
Интерфейс связи с ПК: | Ethernet 100M (длина кабеля 10-20 м) |
Габаритные размеры измерительного блока: | 204×83×33 мм |
Масса измерительного блока: | не более 0.6 кг |
Примечания:
- Логический канал функционально подобен аналоговому каналу, за исключением того, что входной сигнал поступает не на АЦП, а на компаратор с настраиваемым из оболочки порогом сравнения. Выход логического канала будет соответствовать «1» если значение входного напряжения превышает заданное значение порога сравнения, и «0» если не превышает. Что позволяет использовать логический канал (без уменьшения частоты дискретизации) в целях синхронизации и разметки, тем самым «экономя» аналоговый канал, используемый для подобных целей.
- Максимальная частота дискретизации пропорционально зависит только от количества включенных аналоговых каналов, количество включенных логических каналов не влияет на максимальную частоту дискретизации
- За счет использования 8-ми поддиапазонов общая точность измерения возрастает в 8 раз.
- Глубина памяти уменьшается пропорционально количеству включенных аналоговых каналов.
- Глубина памяти в режиме самописца ограниченна доступным дисковым пространством и максимальным размером файла 4 ГБайта
- При условии доступного дискового пространства.
Основные отличия MT Pro 4.1 от MT Pro 4 1
Полностью переработан узел питания.
- Напряжение питания: +5±0.5 Вольт / 350 мА.
- Добавлены защиты от: переплюсовки, перенапряжения, пульсаций питающего напряжения, при длительном превышении допустимого значения напряжения питания — сгорит защитный резистор-предохранитель, при кратковременном скачке питающего напряжения — ни чего не будет.
- Реализована гальваническая развязка по питанию, т.е. источник питания, например USB порт ПК, будет гальванически развязан от измерительных цепей прибора.
- В поставляемом в комплекте патч-корде встроена линия питания прибора от USB порта ПК, т.е. обмен данных (высокая помехоустойчивость Ethernet) и питание (гальваническая развязка) идут по одному кабелю.
Переработан LAN порт прибора для нормальной работы со старыми ПК через Straight-through (прямо проходящий) патч-корд. Сетевые карты, например на чипсете Realtek RTL8139, не поддерживает Auto-MDI/MDI-X (автоматический выбор режима работы по прямой либо перекрестной обжимке витой пары) из-за чего приходилось искать Cross-over (нуль хабный) патч-корд, который не очень часто можно встретить в продаже.
Диагностический комплекс MT Pro позволяет эффективно выявлять неисправность в следующих системах:
Система зажигания
- Определение состояния свечей и свечных проводов (нагары, обрывы, пробои)
- Определение режимов работы и неисправностей катушки зажигания (межвитковые замыкания, контроль правильности подключения, пробои)
- Диагностика датчиков системы зажигания (индуктивный, холла)
- Определение углов опережения зажигания (без стробоскопа)
Система топливоподачи
- Электрическая проверка топливных форсунок (межвитковые замыкания обмоток форсунок, длительность фазы впрыска и т.д.)
- Проверка работы датчиков температуры, положения дроссельной заслонки, датчика кислорода, датчика массового расхода воздуха и т. д.
- Проверка работы исполнительных механизмов (регулятора холостого хода и т.д.)
Система газораспределения
- Оценка относительной компрессии по цилиндрам в режиме стартерной прокрутки
- Измерение компрессии в динамике (на работающем двигателе) и в режиме прокрутки
- Определение правильности установки ремня ГРМ
- Контроль работы клапанов
Система питания и зарядки
- Проверка работы генератора и системы зарядки аккумулятора
Начиная с версии 3.0, прибор позволяет:
- Выдавать заданное постоянное стабилизированное напряжение (ток до 100 мА)
- Выдавать разнообразные стандартные сигналы с настраиваемыми параметрами: синусоида, пила и т.д.
- Эмулировать различные автомобильные сигналы: датчик кислорода, ДПКВ и т.д.
- Выполнять линейное преобразование входного сигнала
- ШИМ генератор с задаваемой скважностью и частотой
- ШИМ генератор с регулируемой напряжением скважностью и частотой
- ШИМ генератор с плавно нарастающей длительностью импульса
- ШИМ генератор с коррекцией скважности внешнего ШИМ
- Измерять активное сопротивление обмотки форсунки
- Отображать форму “тока открытия” и “напряжения закрытия” форсунки
Функциональные возможности
- Одновременное отображение на экране данных с 1,2, 3 …7, 8 аналоговых каналов и 1 логического канала
- Возможность синхронизации от сигналов практически всех электрических цепей автомобиля
- Продолжительное время регистрации сигнала (ограниченно доступным дисковым пространством)
- Возможность сохранения данных о полученных сигналах и поддержка отчетов
Технические характеристики
Аналоговые каналы | |
Количество универсальных аналоговых каналов: | 8 1…4 общего назначения (полоса 250 КГц) 5…8 общего назначения (полоса 1 МГц) |
Количество одновременно включенных каналов: | 1, 2, 3, 4, 5, 6, 7, 8 |
Количество аппаратных поддиапазонов канала: | 12 |
Аппаратные поддиапазоны канала: | ±0.1, ±0.2, ±0.5, ±1, ±2, ±5, ±15, ±30, ±50, ±100, ±200 и ±500 В |
Дополнительные усилители x1, x2, x5, x10: | в каналах 6 и 8 |
Входное активное сопротивление канала: | не менее 1 МОм |
Опционально включаемый псевдодифференциальный вход: | канал 6 - канал 5, канал 8 - канал 7 |
Канал синхронизации | |
Количество универсальных каналов синхронизации: | 1 |
Количество аппаратных поддиапазонов канала: | 12 |
Аппаратные поддиапазоны канала: | ±0.1, ±0.2, ±0.5, ±1, ±2, ±5, ±15, ±30, ±50, ±100, ±200 и ±500 В |
Входное активное сопротивление канала: | не менее 1 МОм |
Режимы работы: | низкочастотный аналоговый канал детектор отрицательных импульсов детектор положительных импульсов |
Максимальная частота дискретизации1) | |
В режиме осциллографа и самописца: | 6 МГц (в 1-но канальном режиме) 3 МГц (в 2-х канальном режиме) 2 МГц (в 3-х канальном режиме) 1 МГц (в 4…6-ти канальном режиме) 500 КГц (в 7…8-ми канальном режиме) |
Разрядность АЦП2) | |
В режиме осциллографа и самописца: | 12 бит |
Гальваническая развязка | |
Тестовое напряжение изоляции: | 1КВ в течение 60 секунд |
Сопротивление изоляции: | не ниже 1000 МОм |
Ёмкость изоляции: | не выше 60 пФ |
Режимы работы | |
Осциллограф (функционально подобен обычному аналоговому осциллографу) | |
По кадровый (данные каждого измерения (кадра) в реальном режиме времени отображаются на экране ПК и автоматически записываются на винчестер для дальнейшего просмотра / анализа) | |
Самописец (данные измерения в реальном режиме времени отображаются на экране ПК и непрерывным потоком записываются на винчестер для дальнейшего просмотра / анализа) | |
Прочие технические характеристики | |
Напряжение питания3): | 5-25 Вольт (подробнее о внешнем блоке питания...) |
Потребляемая мощность: | не более 1.2 Вт |
Интерфейс связи с ПК: | Ethernet 100M (длина кабеля 10-20 м) |
Габаритные размеры измерительного блока: | 204 x 83 x 33 мм |
Масса измерительного блока: | не более 0.6 кг |
Примечания:
- Логический канал функционально подобен аналоговому каналу, за исключением того, что входной сигнал поступает не на АЦП, а на компаратор с настраиваемым из оболочки порогом сравнения. Выход логического канала будет соответствовать “1” если значение входного напряжения превышает заданное значение порога сравнения, и “0” если не превышает. Что позволяет использовать логический канал (без уменьшения частоты дискретизации) в целях синхронизации и разметки, тем самым “экономя” аналоговый канал, используемый для подобных целей.
- Максимальная частота дискретизации пропорционально зависит только от количества включенных аналоговых каналов, количество включенных логических каналов не влияет на максимальную частоту дискретизации
- За счет использования 8-ми поддиапазонов общая точность измерения возрастает в 8 раз.
- Глубина памяти уменьшается пропорционально количеству включенных аналоговых каналов.
- Глубина памяти в режиме самописца ограниченна доступным дисковым пространством и максимальным размером файла 4 ГБайта
- При условии доступного дискового пространства.
Основные отличия MT Pro 4.1 от MT Pro 4 1
Полностью переработан узел питания.
- Напряжение питания: +5±0.5 Вольт / 350 мА.
- Добавлены защиты от: переплюсовки, перенапряжения, пульсаций питающего напряжения, при длительном превышении допустимого значения напряжения питания - сгорит защитный резистор-предохранитель, при кратковременном скачке питающего напряжения - ни чего не будет.
- Реализована гальваническая развязка по питанию, т.е. источник питания, например USB порт ПК, будет гальванически развязан от измерительных цепей прибора.
- В поставляемом в комплекте патч-корде встроена линия питания прибора от USB порта ПК, т.е. обмен данных (высокая помехоустойчивость Ethernet) и питание (гальваническая развязка) идут по одному кабелю.
Переработан LAN порт прибора для нормальной работы со старыми ПК через Straight-through (прямо проходящий) патч-корд. Сетевые карты, например на чипсете Realtek RTL8139, не поддерживает Auto-MDI/MDI-X (автоматический выбор режима работы по прямой либо перекрестной обжимке витой пары) из-за чего приходилось искать Cross-over (нуль хабный) патч-корд, который не очень часто можно встретить в продаже.
