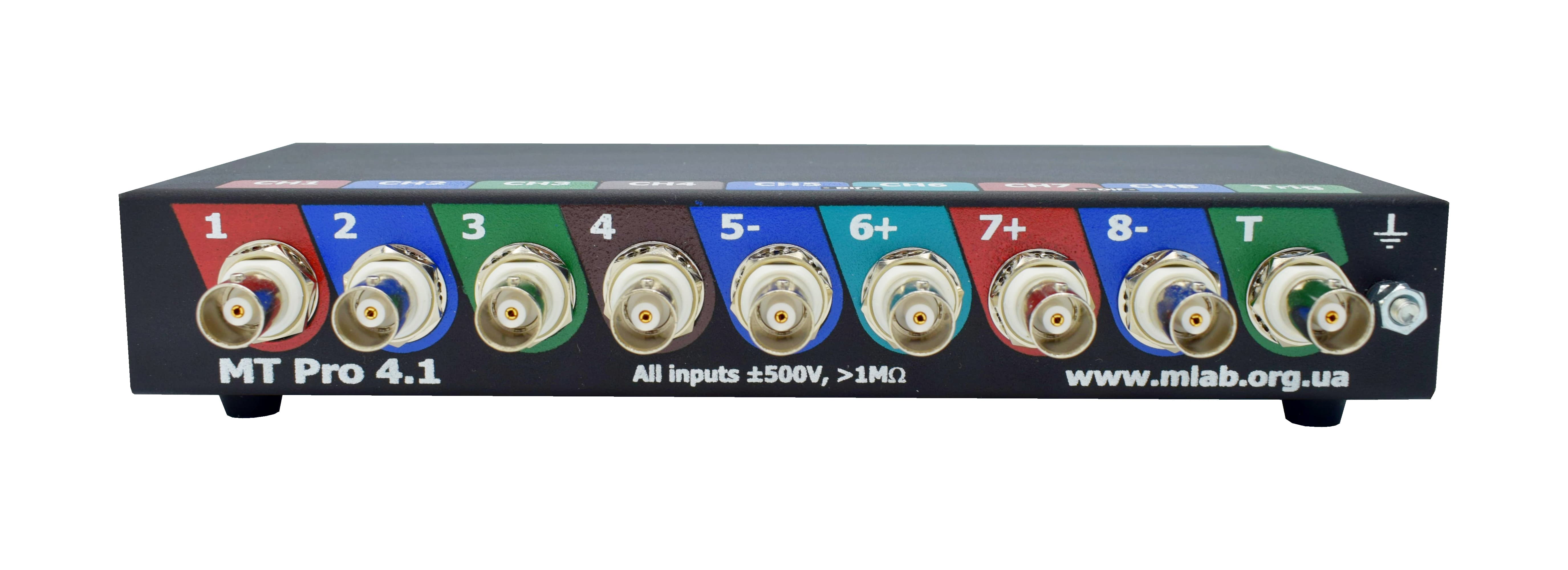

MT Pro - универсальный программно-аппаратный комплекс, сочетающий в себе возможности осциллографа и мотор-тестера.
Диагностический комплекс MT Pro позволяет эффективно выявлять неисправность в следующих системах:
Система зажигания
- Определение состояния свечей и свечных проводов (нагары, обрывы, пробои)
- Определение режимов работы и неисправностей катушки зажигания (межвитковые замыкания, контроль правильности подключения, пробои)
- Диагностика датчиков системы зажигания (индуктивный, холла)
- Определение углов опережения зажигания (без стробоскопа)
Система топливоподачи
- Электрическая проверка топливных форсунок (межвитковые замыкания обмоток форсунок, длительность фазы впрыска и т.д.)
- Проверка работы датчиков температуры, положения дроссельной заслонки, датчика кислорода, датчика массового расхода воздуха и т. д.
- Проверка работы исполнительных механизмов (регулятора холостого хода и т.д.)
Система газораспределения
- Оценка относительной компрессии по цилиндрам в режиме стартерной прокрутки
- Измерение компрессии в динамике (на работающем двигателе) и в режиме прокрутки
- Определение правильности установки ремня ГРМ
- Контроль работы клапанов
Система питания и зарядки
- Проверка работы генератора и системы зарядки аккумулятора
Начиная с версии 3.0, прибор позволяет:
- Выдавать заданное постоянное стабилизированное напряжение (ток до 100 мА)
- Выдавать разнообразные стандартные сигналы с настраиваемыми параметрами: синусоида, пила и т.д.
- Эмулировать различные автомобильные сигналы: датчик кислорода, ДПКВ и т.д.
- Выполнять линейное преобразование входного сигнала
- ШИМ генератор с задаваемой скважностью и частотой
- ШИМ генератор с регулируемой напряжением скважностью и частотой
- ШИМ генератор с плавно нарастающей длительностью импульса
- ШИМ генератор с коррекцией скважности внешнего ШИМ
- Измерять активное сопротивление обмотки форсунки
- Отображать форму «тока открытия» и «напряжения закрытия» форсунки
Функциональные возможности
- Одновременное отображение на экране данных с 1,2, 3 ...7, 8 аналоговых каналов и 1 логического канала
- Возможность синхронизации от сигналов практически всех электрических цепей автомобиля
- Продолжительное время регистрации сигнала (ограниченно доступным дисковым пространством)
- Возможность сохранения данных о полученных сигналах и поддержка отчетов
Технические характеристики
| Аналоговые каналы |
| Количество универсальных аналоговых каналов: |
8
1...4 общего назначения (полоса 250 КГц)
5...8 общего назначения (полоса 1 МГц) |
| Количество одновременно включенных каналов: |
1, 2, 3, 4, 5, 6, 7, 8 |
| Количество аппаратных поддиапазонов канала: |
12 |
| Аппаратные поддиапазоны канала: |
±0.1, ±0.2, ±0.5, ±1, ±2, ±5, ±15, ±30, ±50, ±100, ±200 и ±500 В |
| Дополнительные усилители x1, x2, x5, x10: |
в каналах 6 и 8 |
| Входное активное сопротивление канала: |
не менее 1 МОм |
| Опционально включаемый псевдодифференциальный вход: |
канал 6 — канал 5, канал 8 — канал 7 |
| |
|
| Канал синхронизации |
| Количество универсальных каналов синхронизации: |
1 |
| Количество аппаратных поддиапазонов канала: |
12 |
| Аппаратные поддиапазоны канала: |
±0.1, ±0.2, ±0.5, ±1, ±2, ±5, ±15, ±30, ±50, ±100, ±200 и ±500 В |
| Входное активное сопротивление канала: |
не менее 1 МОм |
| Режимы работы: |
низкочастотный аналоговый канал
детектор отрицательных импульсов
детектор положительных импульсов |
| |
|
| Максимальная частота дискретизации1) |
| В режиме осциллографа и самописца: |
6 МГц (в 1-но канальном режиме)
3 МГц (в 2-х канальном режиме)
2 МГц (в 3-х канальном режиме)
1 МГц (в 4...6-ти канальном режиме)
500 КГц (в 7...8-ми канальном режиме) |
| |
|
| Разрядность АЦП2) |
| В режиме осциллографа и самописца: |
12 бит |
| |
|
| Гальваническая развязка |
| Тестовое напряжение изоляции: |
1КВ в течение 60 секунд |
| Сопротивление изоляции: |
не ниже 1000 МОм |
| Ёмкость изоляции: |
не выше 60 пФ |
| |
|
| Режимы работы |
| Осциллограф (функционально подобен обычному аналоговому осциллографу) |
| По кадровый (данные каждого измерения (кадра) в реальном режиме времени отображаются на экране ПК и автоматически записываются на винчестер для дальнейшего просмотра / анализа) |
| Самописец (данные измерения в реальном режиме времени отображаются на экране ПК и непрерывным потоком записываются на винчестер для дальнейшего просмотра / анализа) |
| |
|
| Прочие технические характеристики |
| Напряжение питания3): |
5-25 Вольт (подробнее о внешнем блоке питания...) |
| Потребляемая мощность: |
не более 1.2 Вт |
| Интерфейс связи с ПК: |
Ethernet 100M (длина кабеля 10-20 м) |
| Габаритные размеры измерительного блока: |
204×83×33 мм |
| Масса измерительного блока: |
не более 0.6 кг |
Примечания:
- Логический канал функционально подобен аналоговому каналу, за исключением того, что входной сигнал поступает не на АЦП, а на компаратор с настраиваемым из оболочки порогом сравнения. Выход логического канала будет соответствовать «1» если значение входного напряжения превышает заданное значение порога сравнения, и «0» если не превышает. Что позволяет использовать логический канал (без уменьшения частоты дискретизации) в целях синхронизации и разметки, тем самым «экономя» аналоговый канал, используемый для подобных целей.
- Максимальная частота дискретизации пропорционально зависит только от количества включенных аналоговых каналов, количество включенных логических каналов не влияет на максимальную частоту дискретизации
- За счет использования 8-ми поддиапазонов общая точность измерения возрастает в 8 раз.
- Глубина памяти уменьшается пропорционально количеству включенных аналоговых каналов.
- Глубина памяти в режиме самописца ограниченна доступным дисковым пространством и максимальным размером файла 4 ГБайта
- При условии доступного дискового пространства.
Основные отличия MT Pro 4.1 от MT Pro 4 1
Полностью переработан узел питания.
- Напряжение питания: +5±0.5 Вольт / 350 мА.
- Добавлены защиты от: переплюсовки, перенапряжения, пульсаций питающего напряжения, при длительном превышении допустимого значения напряжения питания — сгорит защитный резистор-предохранитель, при кратковременном скачке питающего напряжения — ни чего не будет.
- Реализована гальваническая развязка по питанию, т.е. источник питания, например USB порт ПК, будет гальванически развязан от измерительных цепей прибора.
- В поставляемом в комплекте патч-корде встроена линия питания прибора от USB порта ПК, т.е. обмен данных (высокая помехоустойчивость Ethernet) и питание (гальваническая развязка) идут по одному кабелю.
Переработан LAN порт прибора для нормальной работы со старыми ПК через Straight-through (прямо проходящий) патч-корд. Сетевые карты, например на чипсете Realtek RTL8139, не поддерживает Auto-MDI/MDI-X (автоматический выбор режима работы по прямой либо перекрестной обжимке витой пары) из-за чего приходилось искать Cross-over (нуль хабный) патч-корд, который не очень часто можно встретить в продаже.
