Can Bus Gateway

Универсальный Gateway предназначен для подключения блоков управления в режиме «на столе». Прибор полностью автономен и не требует подключения к ПК для обеспечения базовой функциональности. Простота коммутации и переключения режимов работы, делает устройство незаменимым для мастеров, специализирующихся на ремонте, программировании и кодировании различных электронных блоков управления, работа с которыми может осуществляться только через «шлюз» (Immo, Airbag, некоторые ECU и многое другое).

Прибор способен заменить огромное количество дорогостоящих блоков Gateway и необходимость их коммутации при работе с автомобилями различных марок и моделей. Благодаря использованию дорогостоящих профессиональных компонентов, устройство способно обеспечить высочайшее качество связи между блоками, что особенно важно при программировании.

Отличным дополнением к базовой функциональности, является возможность мониторинга трафика в шине CAN, что облегчает задачи по поиску неисправностей и может пригодиться при разработке различных «aftermarket» решений (эмуляторов, охранных систем и адаптеров, расширяющих возможности штатных электронных систем автомобиля).

Ключевые особенности:

• Исключает необходимость подключать дополнительно заводские блоки, выполняющие функцию гетвея (шлюза);
• Возможно получение трафика CAN с использованием программы wireshark (бесплатная программа с открытым кодом, распространяется бесплатно);
• Работает автономно, не требует подключения к ПК;
• Быстрое включение и легкое подключение к ЭБУ, простой и ясный интерфейс сделают максимально невозможной ошибку мастера;
• Поддерживается скорость работы CAN: 10 20 25 31 33 40 50 80 83 95 100 125 200 250 500.

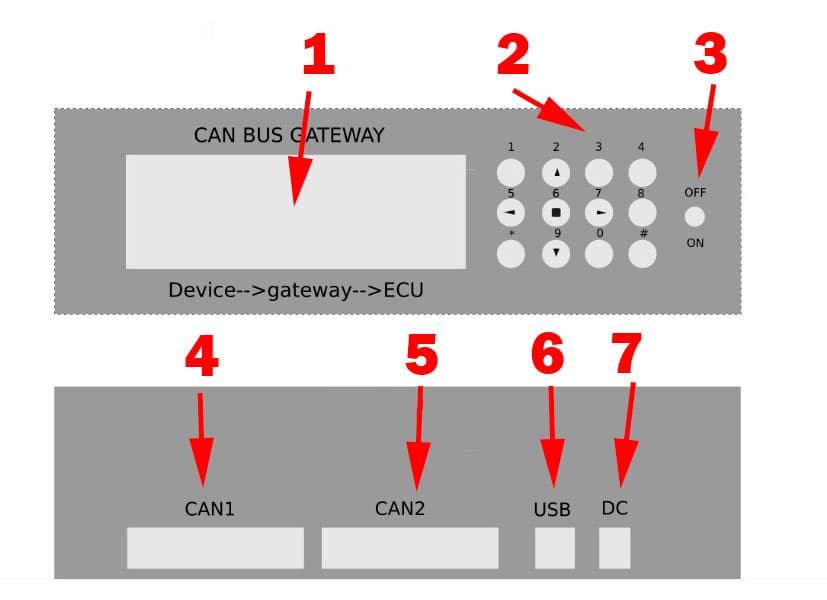

Органы управления и разъемы:

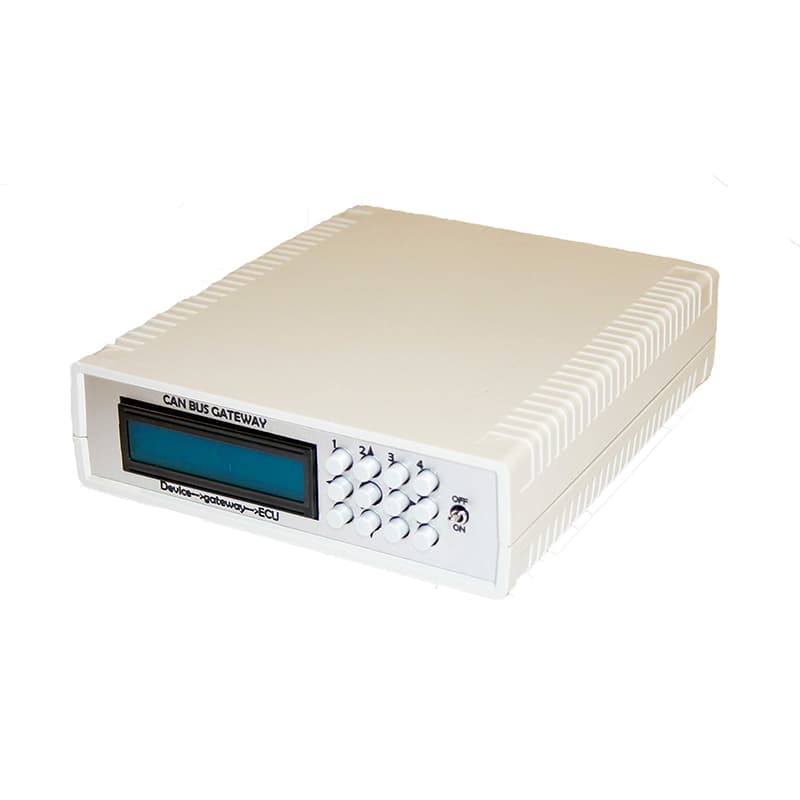

1. Дисплей. При включении и загрузке прибора на дисплее отображается: производитель прибора, текущая версия прошивки и серийный номер прибора. После успешной загрузки, на дисплее отображается текущая скорость CAN;
2. Клавиатура. В текущей версии программного обеспечения задействованы кнопки «2», «5», «6», «7» и «9». Остальные кнопки зарезервированы под дальнейшее обновления прибора. Для переключения скорости CAN1 используется кнопка «7», выбор скорости кнопками «2» и «9». Для переключения скорости CAN2 используется кнопка «5», выбор скорости кнопками «2» и «9». Для подтверждения выбранной скорости нажмите кнопку «6»;
3. Тумблер. Используется для включения и выключения прибора;

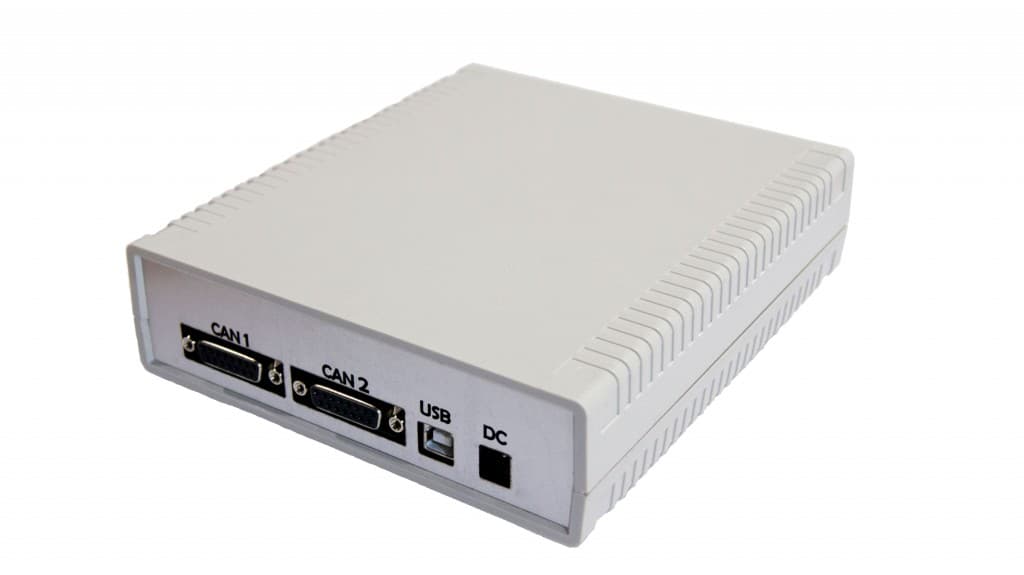

4. Разъем CAN1;
5. Разем CAN2. Подключите блок управления к одному из разъемов CAN, к другому разъему подключите диагностическое оборудование, работать с которым вы намерены. Скорость CAN на блоке управления выставляется согласно его характеристикам (Мы сделаем сводную таблицу ниже, и по ходу получения новой информации, будем ее обновлять и дополнять). Скорость CAN диагностического оборудования 500;
6. Разъем USB. Служит для подключения прибора к ПК;
7. Разъем DC. Служит для подключения прибора к электрической сети. Работает с источниками питания 12-24V.
