Обновления ПО

Скачать последнюю версию ПО Scandoc вы можете со специальной страницы на сайте производителя.

Документация

Таблица применяемости — таблица дана для справки, в ней содержатся примерные данные. Точную информацию о конкретной марке и модели вы можете получить у производителя.

Руководство пользователя Scandoc

Дополнительная документация на использование прибора

Техническая поддержка

Если у Вас возникли технические проблемы, вы можете обратиться напрямую к производителю оборудования:

Телефон: +7(8634)34-05-95

E-mail: support@quantexlab.ru

Поддержка пользователей так же осуществляется и с применением автоматизированной службы. Все запросы регистрируются, им присваивается уникальный номер, и они обязательно обрабатываются сотрудниками технической поддержки. Вы можете контролировать состояние запросов, а так же вести переписку со службой технической поддержки.

Перед обращением обязательно прочитайте руководство пользователя, раздел «Возможные неисправности». Возможно там вы найдёте причину неисправности и метод её преодоления.

Мультимарочный программный сканер ScanDoc Compact (Скандок Компакт) предназначен для диагностики иномарок и позволяет работать с автомобилями Европейских, Корейских, Японских и Китайских производителей. Также сканер поддерживает диагностику автомобилей отечественного производства (ВАЗ, ГАЗ, ИЖ, УАЗ, Камаз, ЗАЗ, Маз).

Скандок позволяет диагностировать электронные системы управления двигателем, ABS, АКПП, SRS, климат-контролем, а также электронику кузова. Сканер может считывать информацию об ошибках, показывать текущие данные, управлять исполнительными механизмами, производить коррекции и выполнять конфигурацию автомобиля.

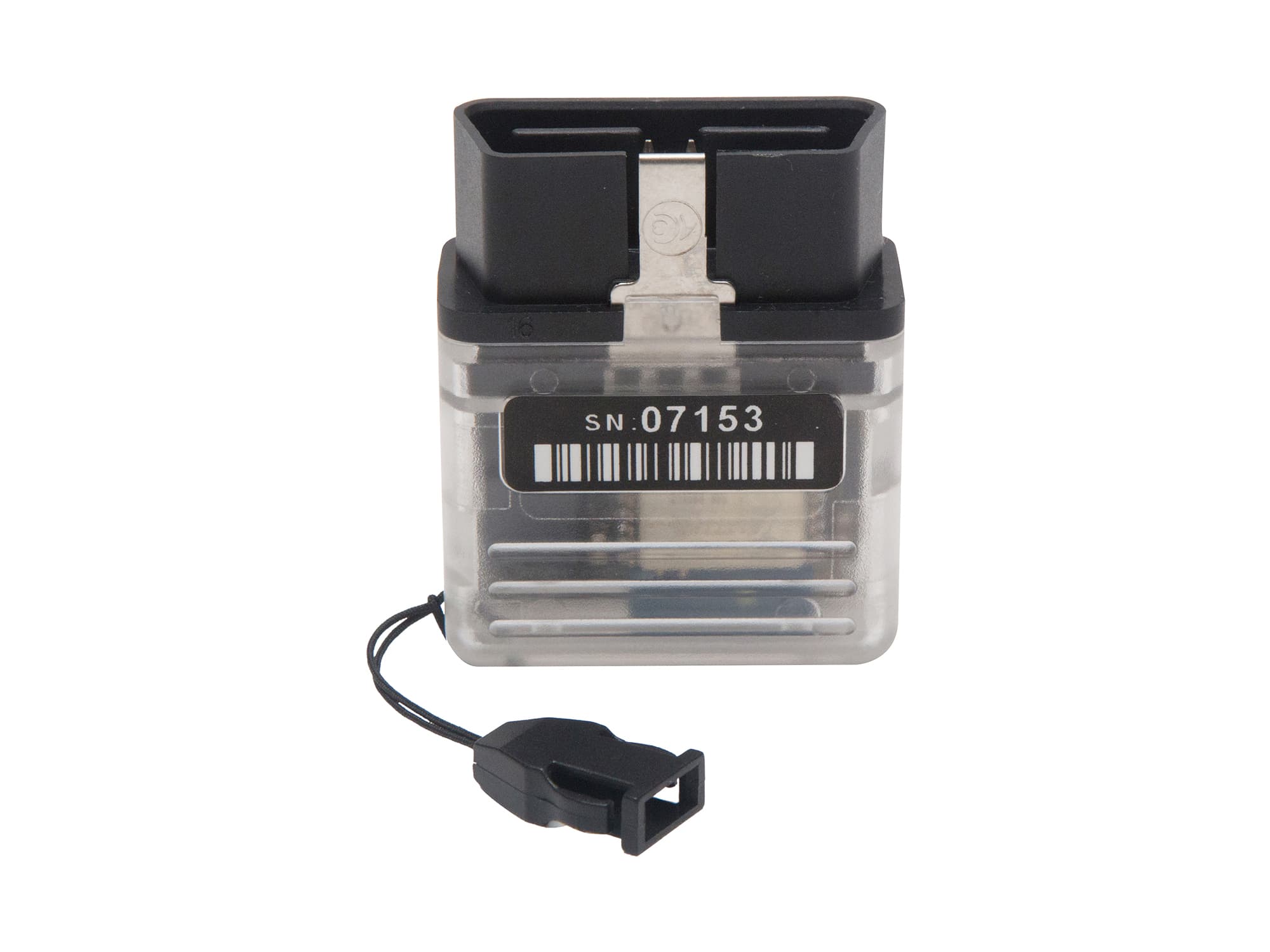

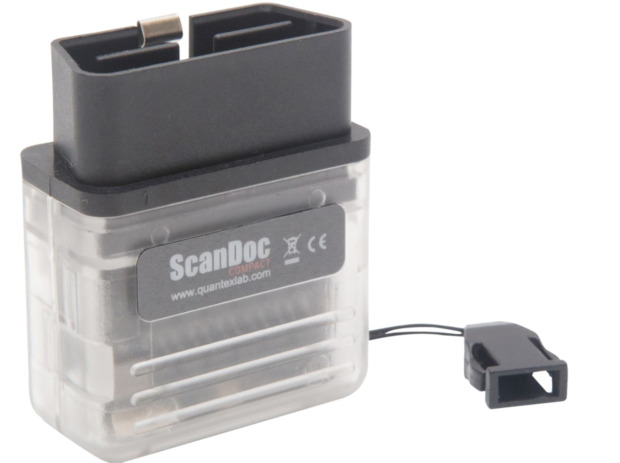

Прибор построен по традиционной схеме — компьютер с программным обеспечением и адаптер, который поддерживает все стандартизованные протоколы связи с автомобилем, включая высокоскоростной протокол CAN, протоколы стандарта OBD-II/EOBD. Адаптер сканера Скандок выполнен на высоком техническом уровне и имеет хорошую защиту от перенапряжения и неправильного подключения. Связь с компьютером осуществляется по сетевому протоколу TCP/IP (по беспроводной связи Wi-Fi), который обеспечивает очень хорошую скорость обмена и устойчивость связи. Это обеспечивает стабильную работу в условиях сильных помех на расстояниях от 30 до 50 метров.

Программное обеспечение ScanDoc Compact имеет глубокую проработку и по многим маркам функционально приближается к дилерскому уровню. Программа постоянно совершенствуется, причем каждое обновление производится с учетом конкретных проблем диагностики, с которыми могли столкнуться пользователи: интерфейс программы оснащен проработанной системой обратной связи с технической поддержкой, что дает возможность сообщить разработчикам о проблемах с диагностикой какой-либо системы, получив комментарии и ожидать добавление функциональности в новых версиях диагностических программ. Такой подход обеспечивает быстрое обновление возможностей прибора, а главное — позволит в итоге произвести полную диагностику важных для пользователя конкретных автомобилей (например, автомобилей личного парка предприятия или комплектаций, специфичных для конкретного региона), если изначально функциональность по ним была недостаточна.

Обновление программного обеспечения производится через Интернет. Сканер ScanDoc Compact имеет широкие возможности по конфигурации: в базовый комплект поставки входит сам адаптер и программные модули для диагностики отечественных автомобилей. Программы для диагностики иномарок можно приобретать отдельно — именно те, которые действительно необходимы, не переплачивая за неактуальные для вашего региона автомобили.

На текущий момент степень готовности марок различная. Полностью готовы автомобили азиатского рынка (Корея, Япония, Китай), а также европейцев — Opel, Renault и Ford. Ведется активная работа по остальным маркам, в ближайшее время появится глубокое покрытие по автомобилям VAG-группы (VW, Audi, Seat, Skoda), BMW и Mercedes Benz. Полностью обеспечена работа по российскому автопрому.

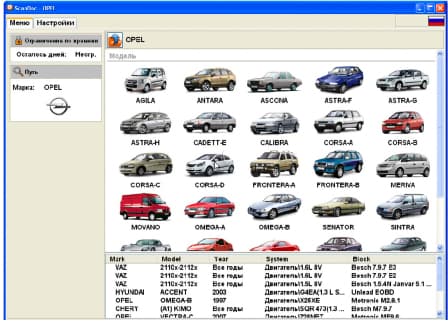

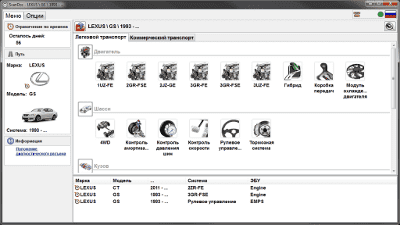

Программный интерфейс сканера ScanDoc очень удобен, идентификация автомобиля простая, выбор систем и типов двигателей также очень легкий и наглядный. При работе с некоторыми автомобилями, например Ford и Mazda, выбор типа двигателя не требуется — сканер автоматически вычитывает идентификатор и по нему определяет, какие системы установлены на автомобиле.

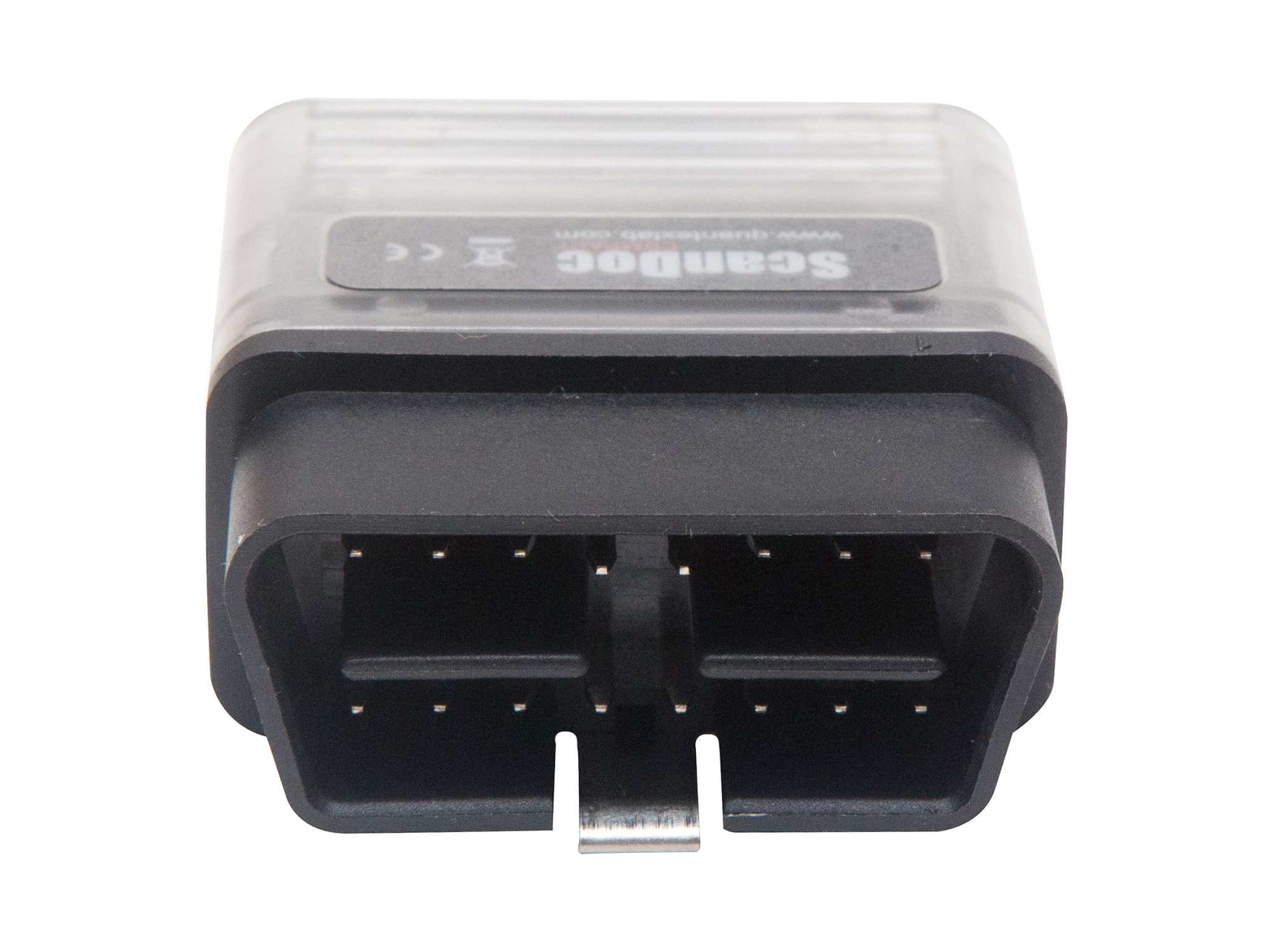

При необходимости можно получить справку о расположении диагностического разъема и распиновке его контактов.

Помимо стандартных режимов чтения и стирания кодов ошибок, вывода данных в реальном времени (Data Stream) у сканера ScanDoc есть еще довольно удобный режим «альтернативной графики». В этом режиме на экране компьютера схематично изображена диагностируемая система, например двигатель, и набор «жизненно важных» датчиков, рядом с которыми отображаются их статусы (активен/неактивен, есть или нет ошибка и т.п.), а также данные по этому датчику. Одним щелчком мыши можно перейти к графическому отображению параметра.

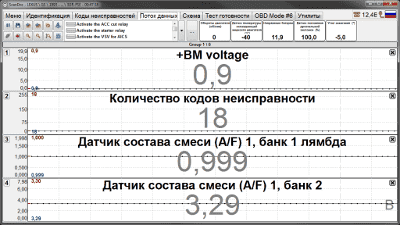

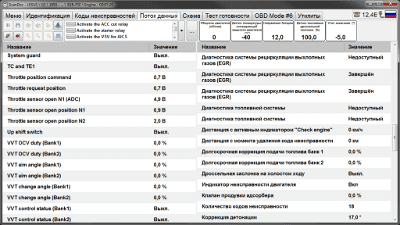

Примеры рабочих экранов

Технические характеристики и функциональные возможности сканера ScanDoc Compact:

Функциональные возможности (разные для разных систем)

  • чтение и расшифровка кодов ошибок;
  • стирание ошибок;
  • вывод текущих данных в цифровом и графическом виде;
  • активация исполнительных механизмов;
  • идентификация систем (блоков управления);
  • чтение и программирование иммобилайзера;
  • Дополнительные возможности формирование групп параметров;
  • быстрые подсказки по параметрам;

Технические особенности:

  • Поддерживаемые интерфейсы программы: русский; английский.
  • аппаратная поддержка протоколов: KL-Line, 2xCAN, VPW, PWM, J1708;
  • программная поддержка протоколов: KW71, KW81, KW82, KW1284, DS2, ISO8, ISO14230, ISO9141, ISO15765, J1979, J1850;
  • встроенная электронная коммутация: 36 каналов;
  • связь с компьютеров: WiFi;
  • питание, В: 9-30 DC, от борт. сети автомобиля.

Условия эксплуатации

  • температура эксплуатации: 0-50С ;
  • максимальная относительная влажность: 80% (до 30 С) и 50% (при 40С и выше);

Комплект поставки

  • прибор
  • кейс
  • USB-флэш-накопитель с программным обеспечением по российским маркам автомобилей.
Производитель: Quantex
