Диагностический сканер OP-COM

OP-COM — диагностическая система, которая предназначена для обслуживания и диагностики автомобилей OPEL и состоящая из двух компонентов.

• универсальный интерфейс-адаптер . Это фактически специализированный микроконтроллер с, который подключается с одной стороны к диагностическому разъему автомобиля, а с другой к USB разъему компьютера с ОС Windows.
• программа «OP-COM» , работающая под ОС Windows . Программа предназначена для диагностики и управлением электронным оборудованием автомобилей OPEL , выпущенных после 1996 года.

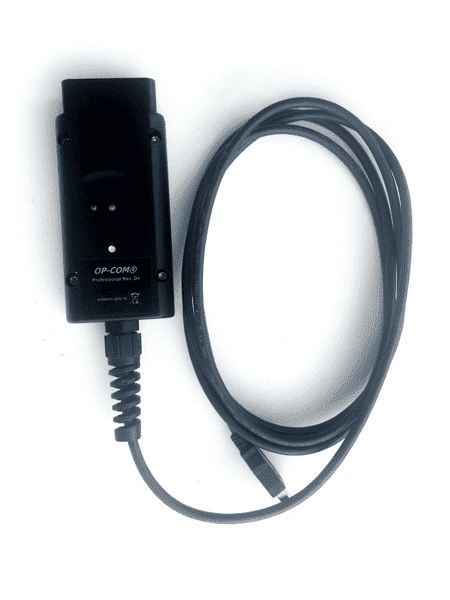

Интерфейс-адаптер.

В процессе развития системы модифицировалась и конструкция адаптера. Первые адаптеры были фактически преобразователями между COM портом компьютера и k-line интерфейсом автомобиля. Фактически это было простое пассивное устройство, которое можно было собрать в домашних условиях за пару часов. Однако с появлением нового поколения автомобилей , у которых бортовая электроника была сделана на основе CAN шины, адаптер был существенно переделан и стал активным мультиплексором и был реализован на основе микропроцессора. Это позволило перенести в адаптер реализацию протоколов нижнего уровня и коммутацию шин. Проект получил широкое признание не только у пользователей, но и у китайских пиратов. Большой вал пиратской продукции вынудил разработать новую версию с усиленной защитой.

Программа «OP-COM»

Программа работает под ОС семейства Windows и комплектуется необходимыми драйверами для связи с адаптером. Перед началом работы необходимо заполнить форму с регистрационной информацией и правильно выбрать тип адаптера. Далее необходимо пройти процедуру активации. Для этого необходимо при подключенном адаптере и установленном Интернет соединении попытаться войти в режим диагностики. При наличии оригинального адаптера и устойчивого Интернет соединения активация произойдет автоматически . Теперь можно начать работу.

Обзор возможностей программы

Diagnostics — Диагностика.

• Automatic Vehicle Identification — Автоопределение типа автомобиля, VIN , тип мотора и других основных параметров автомобиля. Эта возмлжность позволяет получить общую информацию об авто даже не открывая капота.
• Quick Vehicle Readout — Автоопределение (сканирование) набора электронных модулей установленных в автомобиле. Запустив эту процедуру можно не только увидеть список все установленных в системе электронных модулей , но и проверить их на наличие сохраненных ошибок
• Fault Codes — Чтение и стирание ошибок в блоках. Программа позволяет увидеть не только номер ошибки , но и увидеть ее статус , симптом байт и краткую текстовую расшифровку. Так же можно стереть из памяти блока ошибки с неактивным статусом.
• Measuring blocks — Измерение и контроль внутренних параметров блоков. Программа позволяет увидеть состояние датчиков, которые считываются блоками управления и внутреннее состояние систем. Причем эти данные обновляются несколько раз в секунду. Это очень мощный инструмент для диагностики электрооборудования автомобиля.

Programing — Программирование и управление.

• Output tests — Тесты исполнительных устройств. Программа позволяет пользователю выдавать команды управления на испытуемый блок и контролировать исполнение этих команд механизмами.
• Service procedure — Исполнение сервисных процедур. Программа выполняет различные сервисные процедуры, которые необходимы при выполнении технического облуживания. К таким процедурам относятся обслуживание механизмов роботизированных коробок передач, адаптация и калибровка различных датчиков и механизмов. Осуществлять контроль за сервисными интервалами, программировать их величину и производить их сброс.
• Program CAN-Bus configuration -Конфигурирование локальной бортовой сети. С помощью программы можно корректно удалять и добавлять электронные блоки, программировать их идентификационные параметры и осуществлять их привязку к существующей бортовой сети.
• Program variant configuration — Персонализация и настройка блоков. Возможно программное изменение алгоритмов работы электронных блоков. Таким образом осуществляется включение и отключение различных функций и программно изменяется поведение блоков в зависимости от желания пользователя и требований законодателства страны эксплуатации.
• Immobiliser programing — Работа с иммобилайзерами. Реализована функция привязки иммобилайзера к блокам управления . Так же реализована функция сброса до заводских параметров. На некоторых блоках есть возможность вычитывания из блоков security code.
• Export data to File — Экспорт информации. Программа позволяет экспортировать информацию о ошибках, о датчиках и состояниях во внешние файлы, что дает возможность ее обработки внешними программами.

Графическое представление данных.

• Replay previously recorded live data. — Графики данных в реальном времени. Начиная с версии 120309 появилась возможность представления измеряемых данных в графическом виде.

Новые графические возможности исследования log файлов OP-COM.

В версии 121231 появились дополнительные возможности работы с log файлами , которые OP -COM может создавать в процессе работы. Очень часто диагносты сталкиваются с проблемой когда нужно проанализировать большое количество параметров происходящих одновременно. В этом случае на работающей машине записывается лог файл и потом уже спокойно анализируется. В новую версию программы добавлен модуль, который позволяет удобно работать с log файлами, просматривая их не только в виде таблиц, но и в виде графиков.

Работа программного модуля начинается в выбора типа лог файла. Конечно наиболее интересны логии данных реального времени. Но так же поддерживаются и логи списков ошибок. Можно отфильтровать log файлы по типу или по дате создания.

При просмотре логов в табличном виде , все заголовки столбцов берутся из локализованных файлов и поэтому они видны на языке локализации. Можно отобрать четыре цифровых параметра, которые можно исследовать в виде графиков. Несомненно, что такой графический модуль поможет работать с новым OP-COM более эффективно .
