Toyota Lexus ECU Flasher

Toyota Lexus ECU Flasher

Подготовка к использованию прибора:

0) Используйте только качественный USB кабель при работе с приборами. "Китайские" кабеля теряют до 0,5в, что приводит к невозможности работы с блоками.
1) Перед началом работы необходимо установить драйверы виртуального COM порта STM. Обратите внимание, что при начальном запуске будет распакована программа установки, которую необходимо выполнить, для установки драйвера. Если вы пользуетесь другими приборами Autokey, то вероятно необходимый драйвер уже установлен.
2) После установки драйверов необходимо запустить программу и при необходимости произвести прибора. Для этого необходимо войти в меню Help, выбрать About, скопировать Hardware Id и отправить данные для получения кода активации продавцу.
3) Неактивированный прибор при попытке чтения и успешном определении идентификатора процессора выдаст сообщение Interface Locked.

Работа с блоками управления:

0) Определяем поддерживается ли данный блок по внешним данным, для этого проверяем наличие контактов 6 и 14 в OBD колодке (CAN шина) или убеждаемся что диагностика идёт по CAN. Поддерживаются автомобили приблизительно с 2003-2004 года по настоящее время, указанные процессоры вводились при начале поддержки CAN и как правило при смене кузовов. ВНИМАНИЕ: маленькие герметичные блоки на Камри 50 (полностью металлические) и аналогичные не поддерживаются, т.к. на плате остутствует место под соответствующий разъём!
1) Демонтируем блок управления двигателя с автомобиля;
2) Вскрываем его корпус. Если блок герметичный, то необходимо отделить половинки корпуса, которые соединены между собой слоем белого непрочного герметика.
3) После получения доступа к плате необходимо найти её номер, указанный белым цветом и найти среди тех, для которых подготовлены файлы help (http://pcmflash.ru/toyota/).




Распаиваем на плату 20 контактный коннектор (обозначен оранжевым цветом), и подготавливаем дополнительный провод (на платах контактная площадка обозначена красным цветом);




5) Устанавливаем переходный адаптер на распаянный разъём, так, чтобы точка на адаптере была ориентирована к процессору и подключаем дополнительный провод к контакту на плате;




У процессоров 76F0070 и 76F0085 необходимо визуально найти точки и проверить подключение площадок резисторов.

В случае затруднения обращайтесь за поддержкой (canalyzer1@gmail.com), заранее сделав снимки платы и разъёмов в высоком разрешении и определив положение контактов массы.

Совместный проект Autokey и PCMflash — универсальный программатор для работы с ЭБУ Denso и и Fujitsu Ten на базе процессоров NEC, устанавливаемые на автомобили TOYOTA, LEXUS и SCION с бензиновыми и дизельными двигателями через JTAG интерфейс. Поддерживается запись через OBD-II по CAN-шине. Уникальное решение, не имеющее аналогов в мире! Обеспечивает почти полное покрытие всего модельного ряда начиная с примерно 2003-2004 года выпуска. Поддерживается чтение, запись, стирание, верификация внутренней flash памяти микроконтроллеров при подключении к соответствующему разъёму на плате блока.

Поддерживаемые ЭБУ:

Все блоки управления на базе процессоров NEC 7F00XX:  76F0038, 7F0038A, 76F0039, 76F0039A, 76F0040, 76F0040A, 76F0070 BGA, 76F0085 BGA. Указанные процессоры вводились при начале поддержки CAN и как правило при смене кузовов.

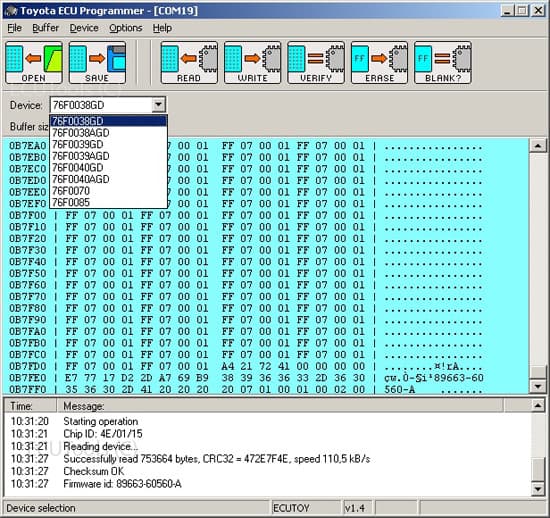

Программное обеспечение:

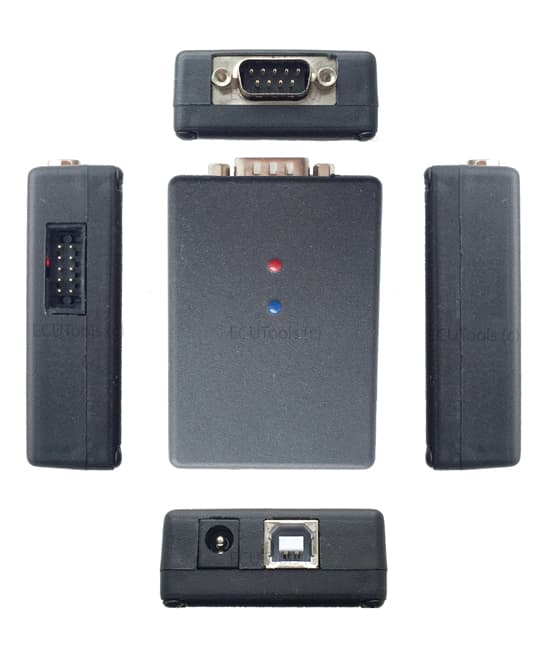

Адаптер:

Преимущества:

  • Собственный аппаратный интерфейс, исключающий проблемы с совместимостью и драйверами;

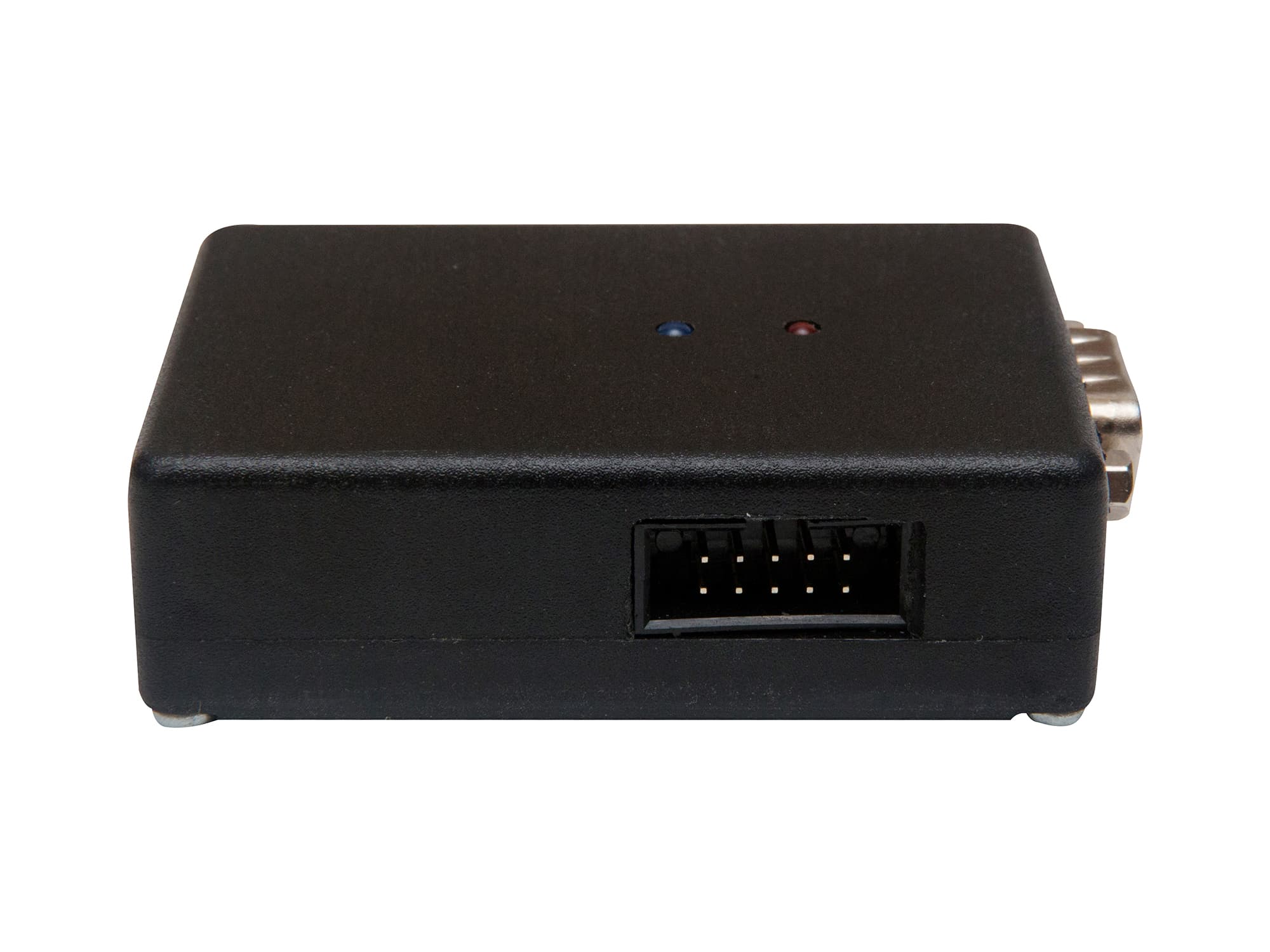

  • Поддерживается работа через встроенный 20 либо 26 пиновый JTAG коннектор;
  • Полный доступ к памяти ЭБУ на высокой скорости более 100 килобайт/с;
  • Сохранение файлов в открытом виде;
  • Поддерживается проверка и пересчет КС прошивки.

Комплект поставки

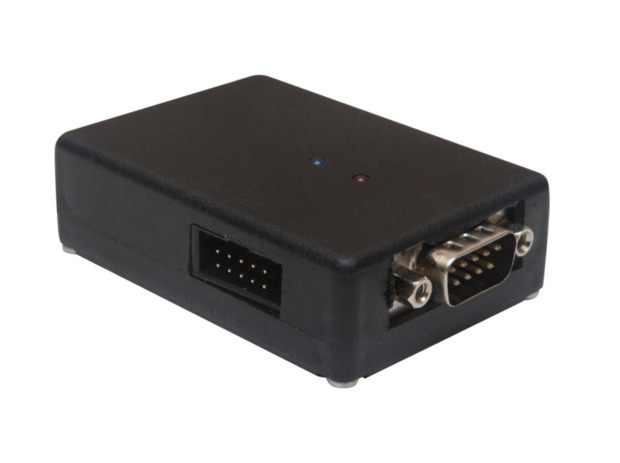

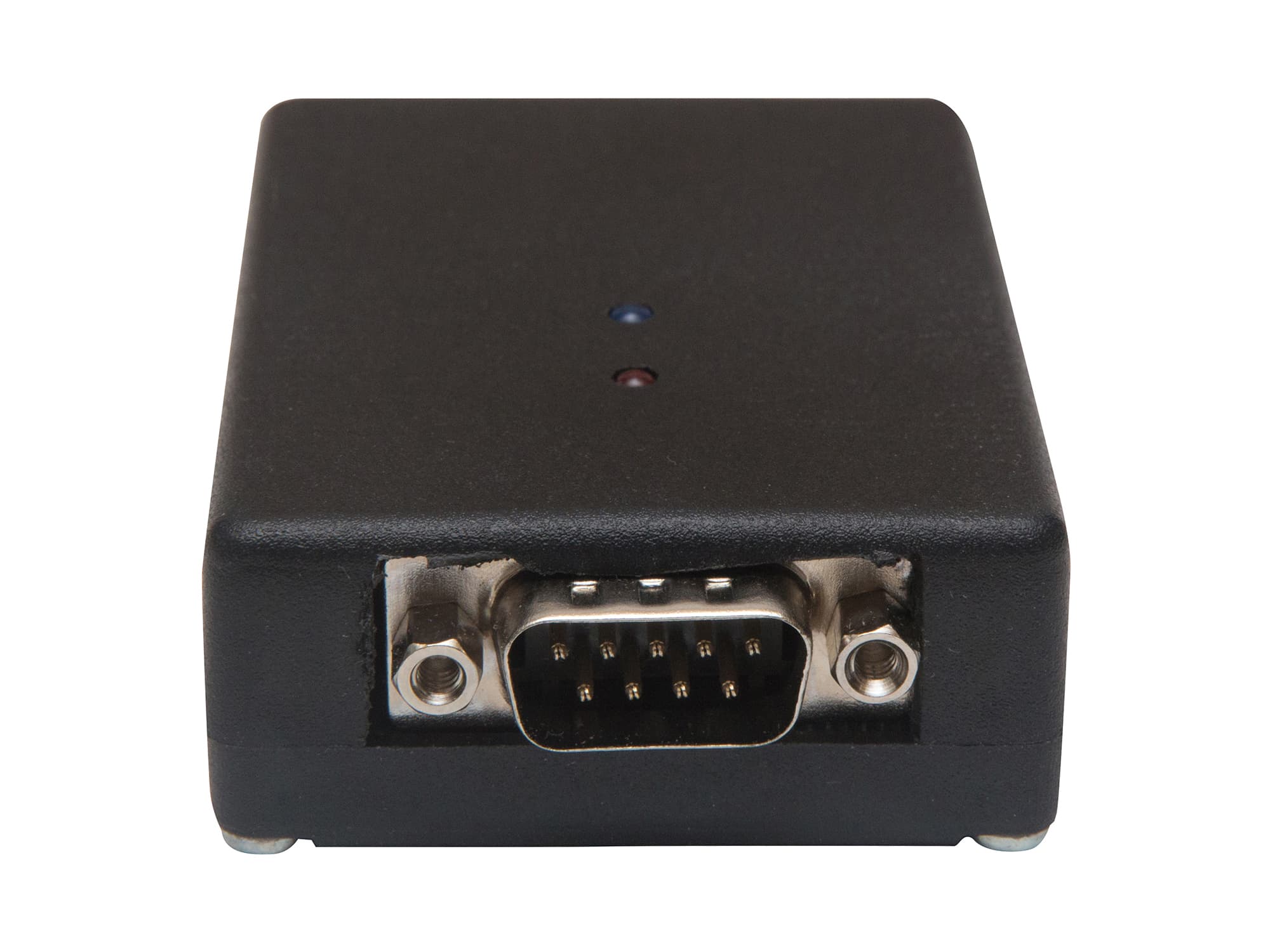

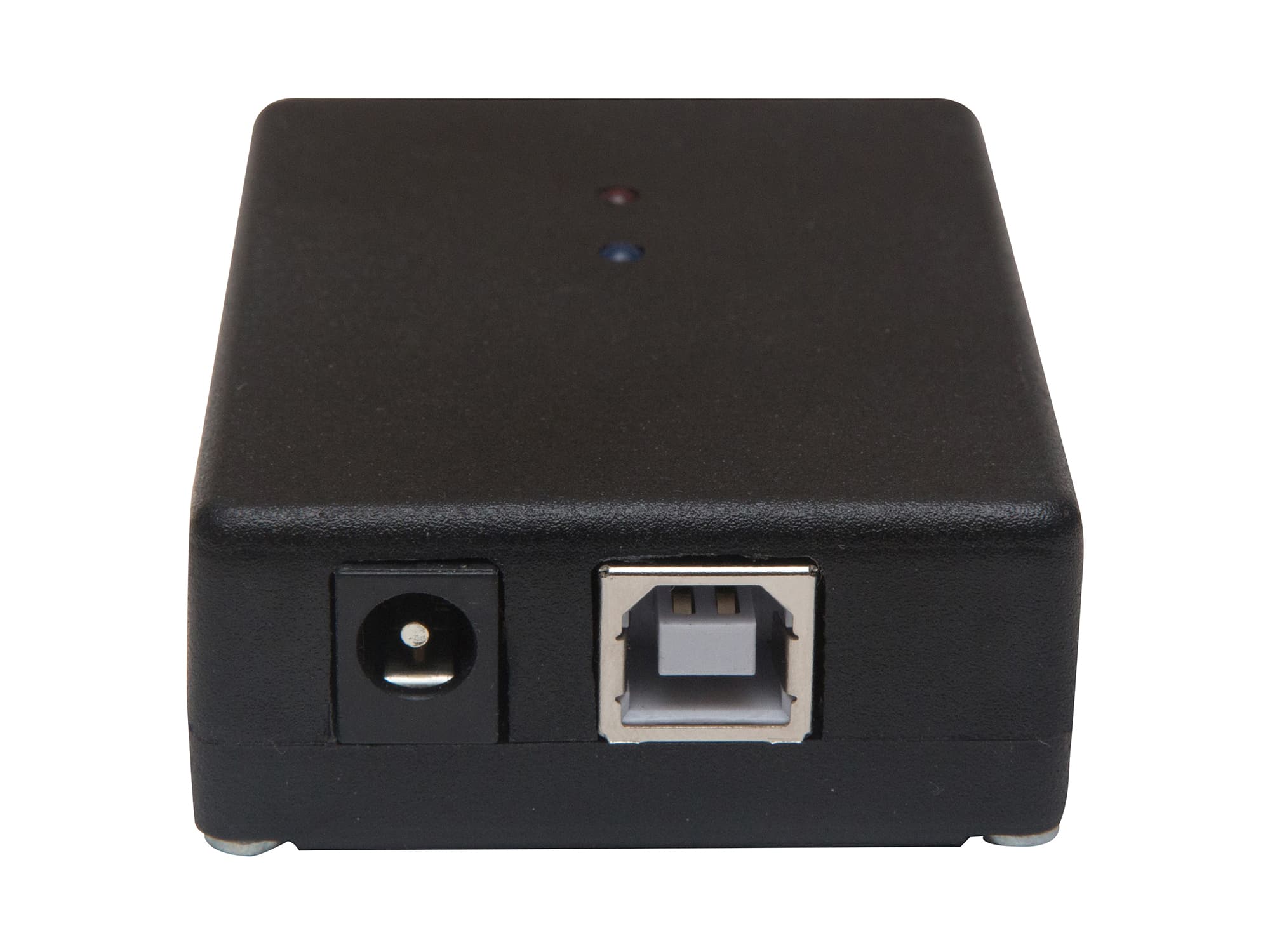

  • Адаптер Toyota Lexus ECU Flasher
  • ПО
Производитель: Autokey

Базовая комплектация:

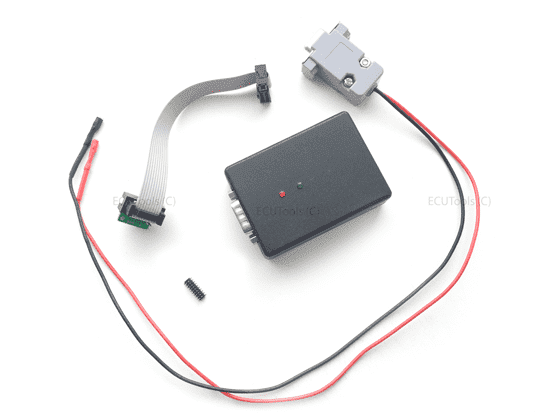

Аксессуары к Toyota Lexus Flasher:
