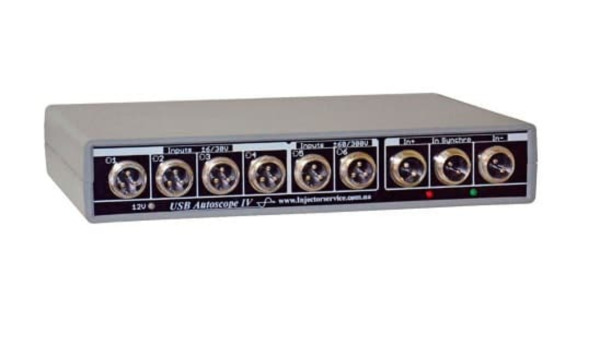

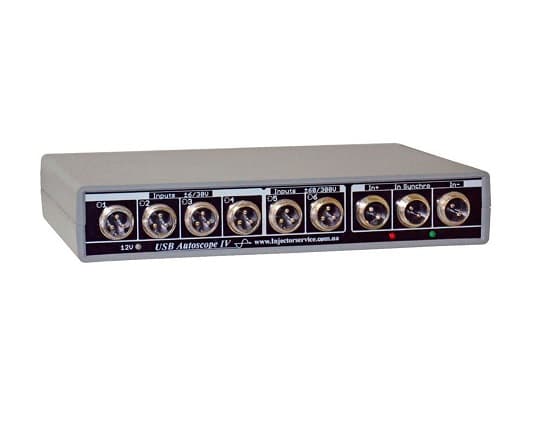

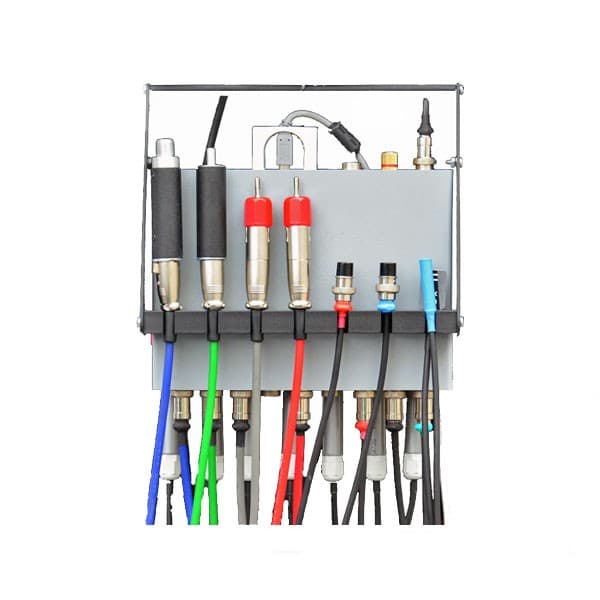

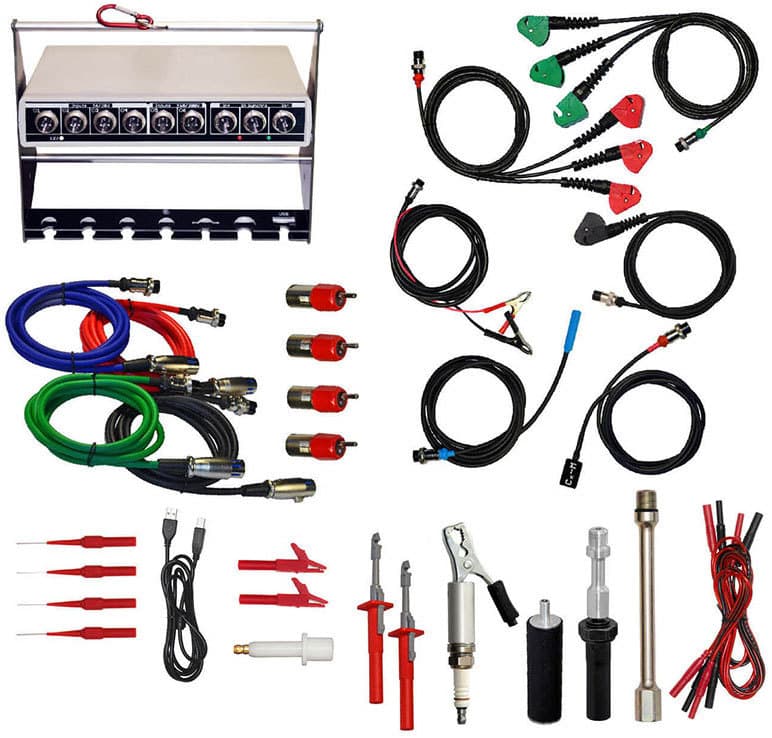

Цифровой осциллограф USB Autoscope IV (осциллограф Постоловского) является улучшенной версией USB Autoscope III и предназначен для просмотра, сохранения и анализа цифровых и аналоговых сигналов с электрических цепей автомобиля с целью поиска неисправностей в электронных системах автомобиля и диагностики механики бензиновых двигателей. Прибор подключается к ПК через USB-порт.

Основные отличия USB Autoscope IV от USB Autoscope III:

  • встроенный адаптер зажигания;
  • питание датчиков от прибора;
  • удобная светодиодная подсветка на измерительных адаптерах;

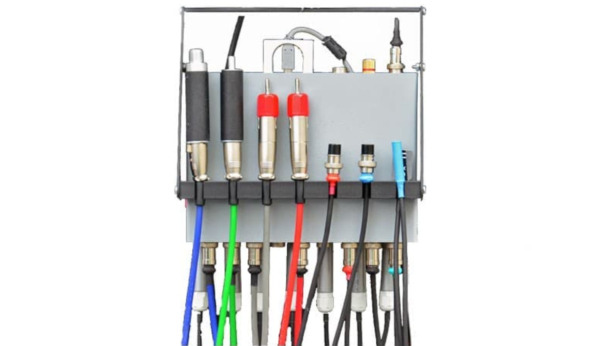

  • подставка-держатель для прибора и датчиков.

Возможности прибора

  • Отображение осциллограмм сигналов датчиков и исполнительных устройств с одновременной записью и измерением исследуемого сигнала в реальном масштабе времени;
  • Анализ осциллограмм первичного и вторичного напряжения. Отображение осциллограмм в режимах «парад», «растр», «наложение»;
  • Широкие возможности анализа параметров сигналов — определение максимального/минимального/среднего напряжения и разности напряжений, а также временных параметров сигнала — длительности импульса, частоты, скважности и фазы сигнала;
  • Поддержка внешних встраиваемых программных модулей (Plug-In) для выполнения специфических тестов;
  • Измерение угла опережения зажигания (УОЗ) по осциллограмме давления в цилиндре (при наличии соответствующего датчика);
  • Отображение графика разряжения для оценки состояния механики двигателя методом исследования характера изменения разрежения во впускном коллекторе, измерения уровня пульсаций давления газов в картере и в выхлопной трубе;
  • Оценка относительной компрессии в цилиндрах двигателя на основании осциллограммы тока стартера (при наличии токовых клещей). Известно, что чем больше компрессия в цилиндре, тем больше амплитуда пульсаций тока стартера на такте сжатия в данном цилиндре;
  • Автоматический анализ записанной осциллограммы на базе VBScript или JScript файлов с получением отчета, а также автоматической маркировки и комментирования характерных участков осциллограммы;
  • Свободное переключение аналоговых входов (возможность подключения канала осциллографа к любому из физических входов «на лету»);
  • Возможность синхронизации по любому из 8 каналов осциллографа (анализатора) с выбором режима синхронизации по переднему или заднему фронту;
  • Сохранение полученных данных в формате JPEG или бинарного файла;
  • Возможность редактирования записанных сигналов;
  • Возможность распечатки текущих или сохраненных осциллограмм на принтере;
  • Возможность создания пользовательских настроек для часто используемых режимов;
  • Прочие.

Прибор может работать в следующих режимах:

  • режим аналогового осциллографа;
  • режим цифрового анализатора;
  • режим диагностики системы зажигания;
  • график разряжения;
  • режим диагностики системы газораспределения;
  • режим измерения угла опережения зажигания;
  • режим измерения временных параметров сигнала;
  • измерение относительного расхода топлива;
  • автоматический анализ осциллограмм.

Технические характеристики

Прибор может работать в двух режимах:

  • режим 1-но, 2-х, 4-х, 8-ми канального аналогового осциллографа,
  • режим цифрового (2-х) 4-х или 8-ми канального цифрового анализатора.

Режим аналогового осциллографа

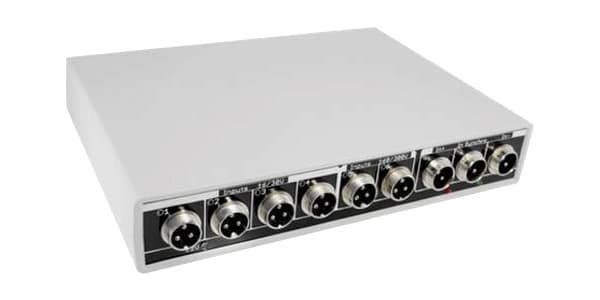

Модель Autoscope IV
Количество аналоговых входов 8
Количество каналов осциллографа 1, 2, 4, 8 (по выбору)
Разрядность АЦП 12 бит
Диапазон измеряемого напряжения +/-6/30 В — 1-4й аналоговые входа
+/-60/300 В — 5-6й аналоговые входа
1-4й аналоговые входа при использовании
внешних входных делителей напряжения 1:10
+/-6 В — 7-8й аналоговые входа
Максимальная частота оцифровки 12,5 МГц — 1-но канальный режим
5 МГц — 2-х канальный режим
2,5 МГц — 4-х канальный режим
1,25 МГц — 8-ми канальный режим
Режим оцифровки непрерывный поток
Входное сопротивление 1 мОм

Режим цифрового анализатора

Модель Autoscope IV
Количество цифровых входов 9
Режимы работы 2-х, 4-х и 8-ми канальный анализатор
Максимальная частота оцифровки 100 МГц — 2-х канальный режим
50 МГц — 4-х канальный режим
25 МГц — 8-ми канальный режим
Режим оцифровки непрерывный поток
Входное сопротивление 10 кОм
>1 МОм при напряжениях (0...5В)
510 Ом при выходе за диапазон



Минимальные требования к компьютеру для Autoscope IV: Microsoft Windows 98SE/ME/2000/XP/Vista/7/8, Pentium IV, 2000 МГц, 1024 Мб ОЗУ, HDD 10 Гб UDMA 100, наличие USB 2.0 480 Мбит/с (HI-SPEED) порта.

Внимание! Ток потребления любого USB устройства не должен превышать 500mA. Ток потребления USB Autoscope IV в рабочем режиме составляет 180mA. Но, не смотря на это, при включении USB Autoscope IV на некоторых моделях компьютеров происходит снижение напряжения питания +5V шины USB компьютера — из-за сбоя в цепи питания шины USB компьютера, USB Autoscope IV не включается и не может в штатной комплектации работать на таких компьютерах. Решить данную проблему на таких компьютерах можно путем изменения настроек в BIOS, настроек в Windows, либо покупкой устройства USB-Hub или USB-удлинителя с дополнительным питанием.
