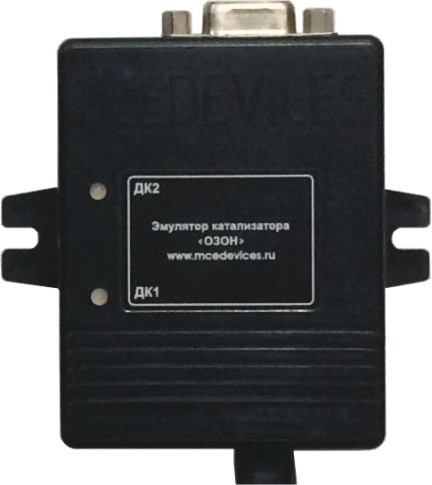

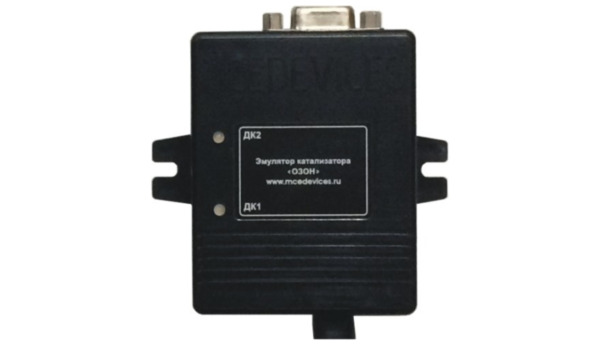

Эмулятор датчика кислорода двуканальный ОЗОН

Эмулятор датчика кислорода двуканальный ОЗОН

Инструкции, ПО

Полное описание и инструкция по эксплуатации.

Программа конфигуратор и драйверы для ОС Windows.

Пример подключение эмулятора ОЗОН к Хонде Пилот:

https://www.youtube.com/watch?v=ekwPFXuX4AI



Выбор типа эмулятора

Внимание: перед приобретением, просим вас ознакомиться с нижеслеюующим!

Информация предоставлена производителем эмуляторов.

Для того, что бы верно определить, какой именно нужен эмулятор на автомобиль, нужно определить какой тип (верхнего, управляющего) датчика установлен на автомобиле, для этого:

1. Зайдите по ссылке.

2. Вводите в окно «OEM code» десятизначный код обозначенный на корпусе переднего датчика кислорода.

LAF сенсор обозначается : Oxygen Sensor 5 wire Wide Band

A/FR сенсор: 4-wire Linear Air Fuel Ratio Oxygen Sensor

Классические датчики: 1-wire Zirconia Oxygen Sensor, 3-wire Zirconia Oxygen Sensor, 4-wire Zirconia Oxygen Sensor, 4-wire Zirconia oxygen sensor with body ground (Case ground), 4-wire planar oxygen sensor, 4-wire Zirconia Oxygen Sensor with insulated signal ground.

В титановых зондах, присутствует слово Titania.

Далее все предельно просто: Тип эмулятора должен соответствовать типу переднего ДК. Классический — B1S1OSG, титановый — B1S1TTN, LAF — B1S1LAF. Универсальный эмулятор B2C может использоваться вместо любого из перечисленных выше.

Обращаем ваше внимание на то, что в настоящее время нет технической возможности правильно измерять сигналы токовых широкополосных ДК (A/FRS), т.к изменение тока может производиться только в разрыве сигнальной цепи датчика, что вносит искажение в сигнал, вызывая ошибки по первому ДК (и как следствие не правильное регулирование). Для таких систем возможно применять эмуляторы B1S1OSG (либо B2C). Обязательное условие наличие второго, нормально работающего ДК. Такую же схему возможно применять, если тип переднего датчика установить не удается.

Эмулятор дополнительных датчиков кислорода (далее прибор), предназначен для эмуляции сигналов, “после катализаторных” датчиков кислорода (ДК). Эмулятор обеспечивает полную замену сигнала штатных задних ДК, отвечающих за контроль работы каталитических нейтрализаторов, в случае диагностики датчиков кислорода, системы выпуска отработавших газов. Прибор обеспечивает эмуляцию работы дополнительных ДК, анализируя сигналы основных (первых, B1S1 и B2S1) диоксид циркониевых, 1-вольтовых ДК, а также широкополосных LAF сенсоров (5-ти контактные датчики обедненной смеси). Для каждого типа датчиков предусмотрен соответствующий режим работы прибора - OSG и LAF. Прибор в режиме OSG и LAF эмулирует сигналы 1-вольтовых датчиков на основе диоксида циркония (электрохимические), которые всегда (от EURO-3 и выше) устанавливаются после каталитического нейтрализатора.



Параметры прибора



1 Напряжение питания                                                                                                                            10-15 В

2 Ток потребления                                                                                                                        не более 0,05 А

3 Входное сопротивление                                                                                                                              1 мОм

4 Выходное сопротивление                                                                                                                        10 кОм

5 Амплитуда входного сигнала                                                                                                                  0 - 5,0 В

6 Минимальная амплитуда выходного сигнала «бедная смесь» для OSG, LAF                                               0,05 В

7 Максимальная амплитуда выходного сигнала «богатая смесь» для OSG, LAF                                              0,95 В

8 Температурный диапазон работы                                                                                              от -25 до +85°C

9 Габариты прибора                                                                                                                            73×77×21 мм

10 Масса прибора                                                                                                                                        100 г.



Комплект поставки

  • Эмулятор
  • Инструкция по установке и эксплуатации

*
